双层立式风冷换热散热机组结构设计

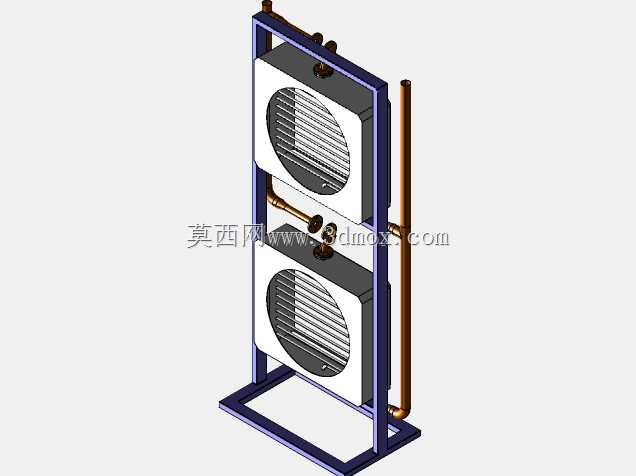

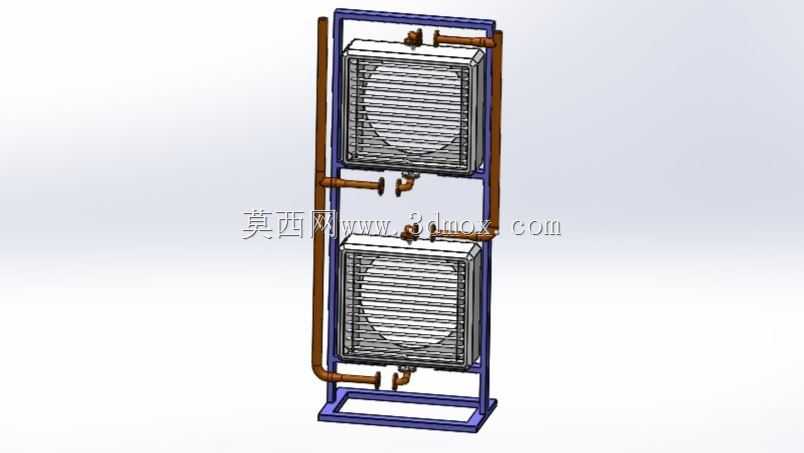

　　在中小型工业循环冷却、商用暖通辅助散热、小型工艺温控系统的实际落地场景里，这类双层叠装的立式风冷换热结构，往往是场地竖向空间充足但横向占地受限场景下的优选方案。不同于常规卧式平铺的换热单元，该结构将两组完全一致的翅片式换热芯体沿垂直方向叠放固定在一体式钢制框架内，单组换热芯体采用铜管串铝翅片的成熟结构，翅片做了开窗压型处理，能在空气横向流经芯体时不断切割边界层，提升空气侧的换热效率，芯体两侧预留的管路接口采用同侧进出的布局，上下两组芯体的进水、回水支管通过铜制管路汇总到侧边的总干管，每组支管上都预留了阀门安装位，可根据实际散热负荷灵活选择单组运行或者双组联动，适配不同季节、不同工况下的散热需求。

　　从结构设计的落地逻辑来看，整套机架采用矩形钢管拼焊成型，底部做了整面的接水盘式底座，既可以承接换热芯体在制冷工况下产生的冷凝水，预留的排水接口可直接对接厂区冷凝水回收管路，同时整面底座也能提升机架放置的稳定性，避免高层安装时的重心偏移问题。框架的竖向立柱做了等距的安装孔位，上下两组换热芯体的固定支架可沿孔位调整上下间距，既可以预留足够的检修操作空间，方便后期清理翅片积灰、更换阀门配件，也能根据现场的通风条件调整芯体间距，避免下层芯体的出风被上层芯体吸入造成热风短路，影响整体换热效率。侧边的管路布局全部沿立柱走向排布，通过管卡固定在机架上，避免管路悬空产生的振动疲劳，所有管路的转弯处都采用大半径弯头，降低管内流体的沿程阻力，减少循环泵的出力损耗。

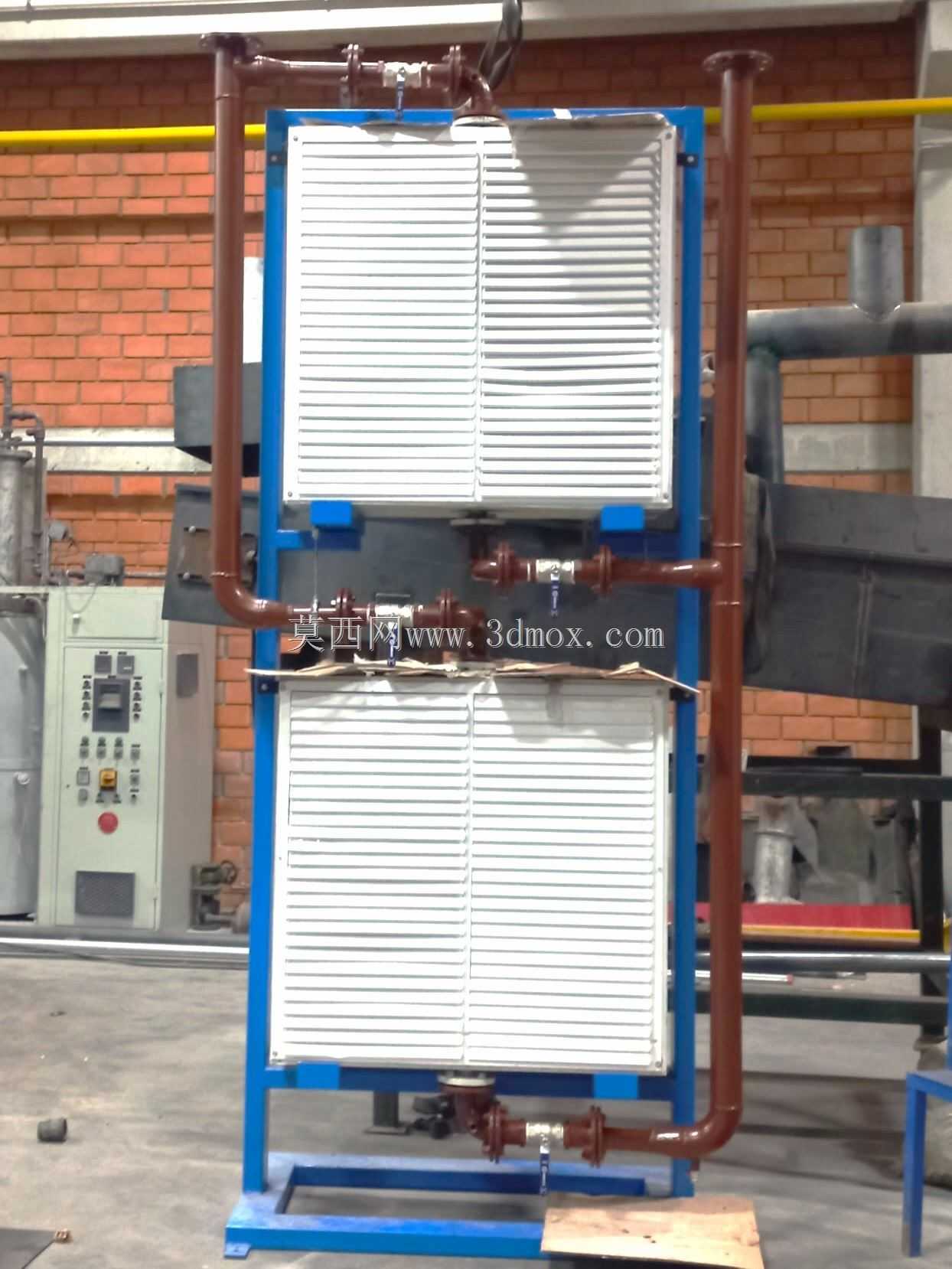

　　从安装边界的实际参数考量，该双层结构的横向占地仅为单组换热单元的尺寸，相比同换热功率的卧式双机组布局，能节省近40%的地面安装空间，尤其适合安装在厂房侧墙、设备夹层、屋顶边角等横向空间局促的位置。机架的顶部预留了吊装孔位，可直接通过吊具完成整机组的吊装就位，不需要现场拆分芯体和机架，减少现场安装的工作量。设备的进出水总管接口设置在机架侧方的中部位置，对接现场管路时不需要额外做长距离的管路弯折，降低现场施工的改造成本。在实际运行过程中，空气可从芯体的正面、背面两个方向进风，经过翅片间隙带走管内流体的热量后从两侧排出，上下两组芯体的进风互不干扰，即使在外部环境风速较低的场景下，也能保证足够的通风量。

　　针对不同的应用场景，该结构还预留了足够的拓展空间，比如可在每组芯体的侧面加装轴流风机的安装位，强制提升空气流经芯体的流速，进一步提升换热功率；也可在进水总管处加装温度传感器、流量调节阀，根据出水温度自动调节管路流量，实现温控精度的提升。框架的表面做了喷塑防腐处理，可适应户外屋顶、潮湿车间等相对恶劣的安装环境，管路部分采用紫铜材质，既满足换热的导热需求，也具备较好的抗腐蚀能力，延长设备的整体使用寿命。在结构建模过程中，所有的管路接口、安装孔位都做了参数化关联，调整芯体尺寸、管路规格时可自动更新对应位置的配合尺寸，减少后续改型设计的重复工作量，对接生产加工时可直接导出机架的切割下料尺寸、管路的弯管参数，不需要二次测绘转换，能直接对接生产环节的加工需求。
