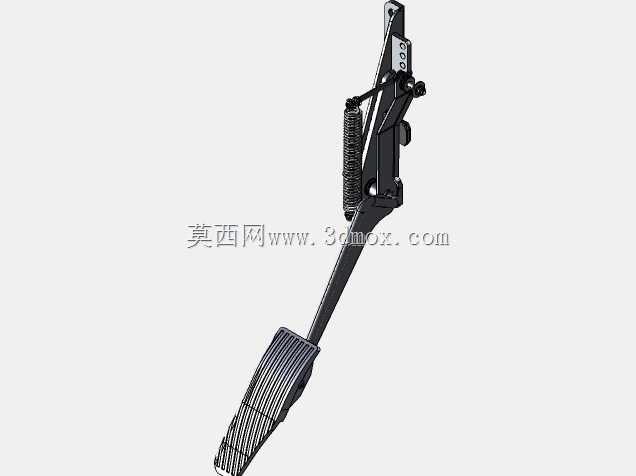

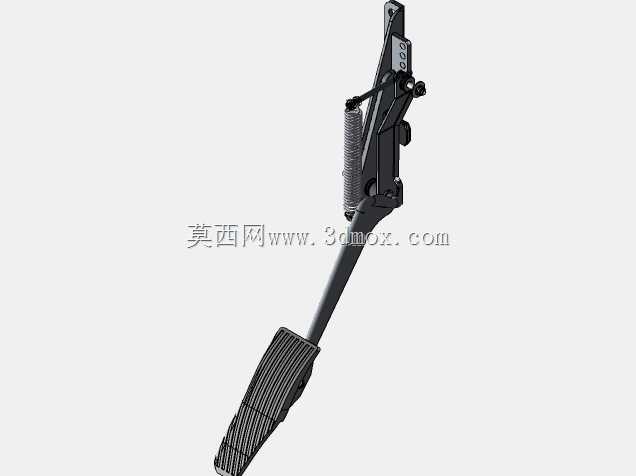

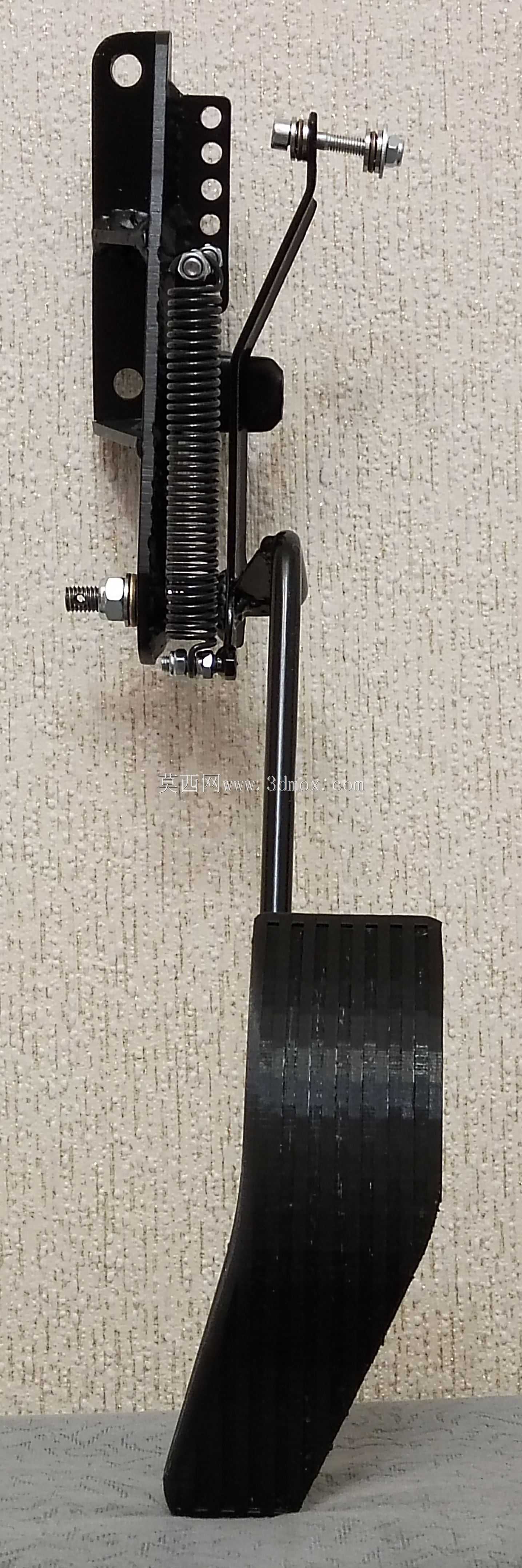

VAZ车型轴承式强化油门踏板结构

　　在乘用车辆的操控系统布局中，油门踏板作为驾驶员直接交互的操控终端，其结构强度、操作顺滑度直接影响驾驶体验与长期使用可靠性，这款针对VAZ车型开发的轴承式强化油门踏板，正是针对原厂踏板铰接位易磨损、长期踩踏出现旷量、操作阻尼不均的痛点做的定向结构优化。从实际装车场景来看，该踏板适配VAZ 2101至2107系列车型的驾驶舱地板安装位，不需要对原车安装孔位做破坏性修改，可直接替换原厂同位置踏板组件，既适配民用代步车辆的日常通勤使用场景，也能满足轻度改装场景下对踏板操作手感、结构强度的更高要求。

　　从功能特性上看，这款踏板摒弃了传统踏板常用的塑料衬套铰接结构，在踏板臂与安装基座的旋转铰接位置采用滚动轴承作为转动支撑，相比传统的滑动摩擦衬套结构，滚动轴承的转动摩擦阻力更小，踩踏过程中不会出现衬套老化膨胀带来的卡滞问题，长期高频踩踏后也不会因为衬套磨损出现铰接位旷量，能长期保持一致的踩踏阻尼反馈。踏板臂主体采用强化金属结构，相比原厂薄钢板冲压的踏板臂，抗侧向形变能力提升明显，即使驾驶员操作时施力角度存在偏移，也不会出现踏板臂弯折、铰接位错位的问题。踏板表面的防滑垫采用带横向防滑筋条的橡胶材质，表面的凹凸纹理能增大与鞋底的摩擦力，即使鞋底沾有少量泥水、灰尘，也能保证踩踏时不打滑，防滑垫与踏板臂采用嵌入式卡扣固定，长期踩踏不会出现垫体移位、脱落的问题。踏板集成了回位弹簧组件，弹簧的预紧力经过匹配调校，踩踏力度处于适中区间，既不会因为弹簧过硬导致长时间驾驶脚踝疲劳，也不会因为弹簧过软导致踏板回位滞后、油门开度控制精度不足，弹簧表面做了防锈处理，能适应驾驶舱内可能出现的温差变化、少量水汽侵蚀，避免长期使用后弹簧锈蚀导致回位卡滞。

　　从设计思路层面，整个踏板的开发完全围绕原车安装边界做适配，安装基座上的固定孔位完全匹配VAZ 2101-2107车型驾驶舱地板上的原有安装点，孔位间距、安装面的平面度都和原厂组件保持一致，替换安装时不需要重新打孔、调整安装支架，维修替换的操作门槛很低。铰接位的轴承选型充分考虑了踏板的转动角度范围，踏板的有效踩踏行程对应的轴承转动角度在轴承的正常工作区间内，不会出现轴承过载、滚动体卡滞的问题，轴承两侧带有密封挡圈，能阻挡驾驶舱内的灰尘、纤维杂物进入轴承滚道，延长轴承的维护周期。踏板臂的长度、踩踏面的初始高度、全行程下的踩踏深度都和原厂踏板保持一致，不会改变原车的油门操控几何关系，驾驶员不需要重新适应踏板的踩踏位置与行程，替换后即可获得和原厂一致的操作位置感，同时获得更顺滑的踩踏反馈。踏板上还预留了油门拉索的固定安装位，适配原车的机械式油门拉索布局，拉索固定点的位置经过调校，整个踩踏行程中拉索的拉动角度始终处于合理范围，不会出现拉索与周边护套摩擦、行程内拉索受力角度突变的问题。

　　从安装边界与尺寸匹配来看，整个踏板总成的安装基座轮廓尺寸完全贴合原车踏板安装区域的凹陷空间，安装后基座与驾驶舱地板贴合紧密，不会出现凸起干涉周边内饰板的问题；踏板全行程摆动过程中，踏板臂、踏板面与周边的离合器踏板、制动踏板、驾驶舱侧壁内饰板都保持足够的安全间隙，即使在最大踩踏行程位置，也不会出现和周边部件的运动干涉。踏板的整体重量控制在合理区间，不会因为采用强化金属结构、轴承组件就过度增加重量，安装后不会对安装点的固定结构造成额外的载荷负担。在实际使用中，这种带轴承支撑的强化踏板，除了日常民用场景，也能适配非铺装路面行驶时的高频操控需求，颠簸路面上驾驶员脚部对踏板的频繁施力、侧向冲击力都能被强化的踏板臂与轴承铰接结构承受，不会出现结构变形、铰接松旷的问题，长期使用的维护成本远低于传统衬套结构的原厂踏板。
