七芯16A车载连接插座结构设计

　　这款七芯16A连接插座主要面向拖挂式车辆、改装特种作业车辆的电路连接场景，承担主车与挂车、外挂作业单元之间的低压电源传输与多路控制信号导通功能，在农用拖挂设备、旅居挂车、工程救援附属作业单元的电路系统中应用广泛，能够在户外颠簸、泥水飞溅、温差波动大的复杂工况下保持稳定的电路连接性能，避免车辆行驶过程中出现信号中断、接触不良导致的灯光失效、控制指令传输故障等问题。

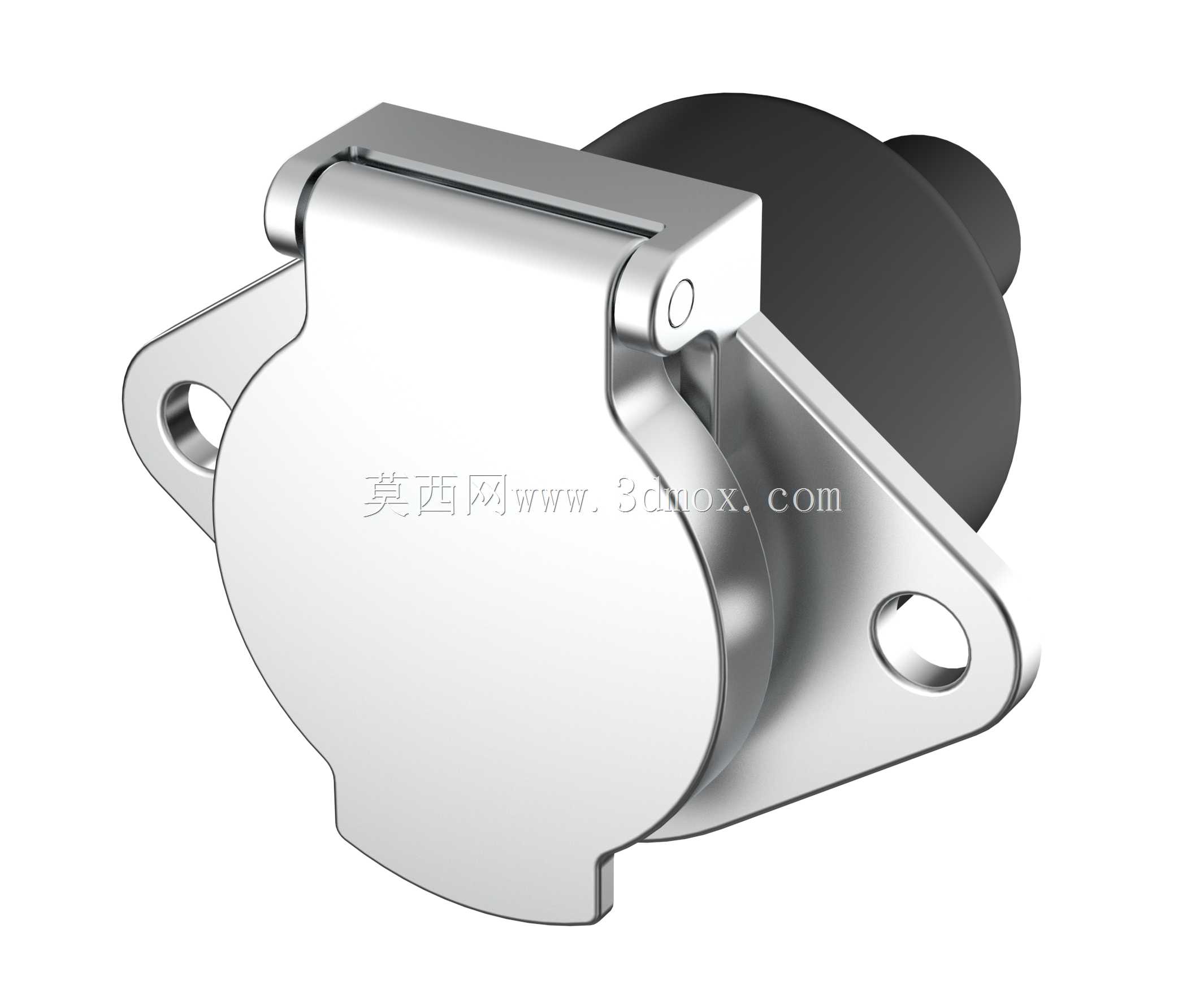

　　从结构设计逻辑来看，产品采用金属安装基座与绝缘主体结合的复合结构，前端带两个对称安装孔的菱形法兰是核心安装定位结构，安装孔位的中心距、孔径尺寸经过匹配通用车载安装位的标准设定，安装时可通过螺栓直接固定在车辆尾部的预留安装平面上，法兰与安装面之间可配套密封胶圈实现安装面的防水防尘，避免雨水、路面扬尘从安装缝隙渗入插座内部。金属基座部分采用压铸成型工艺，表面做钝化防锈处理，既能够为内部插芯组件提供足够的结构支撑，抵御车辆行驶过程中的碎石冲击、外力磕碰，也能通过金属材质的结构强度保证多次插拔后的安装位置不发生偏移。

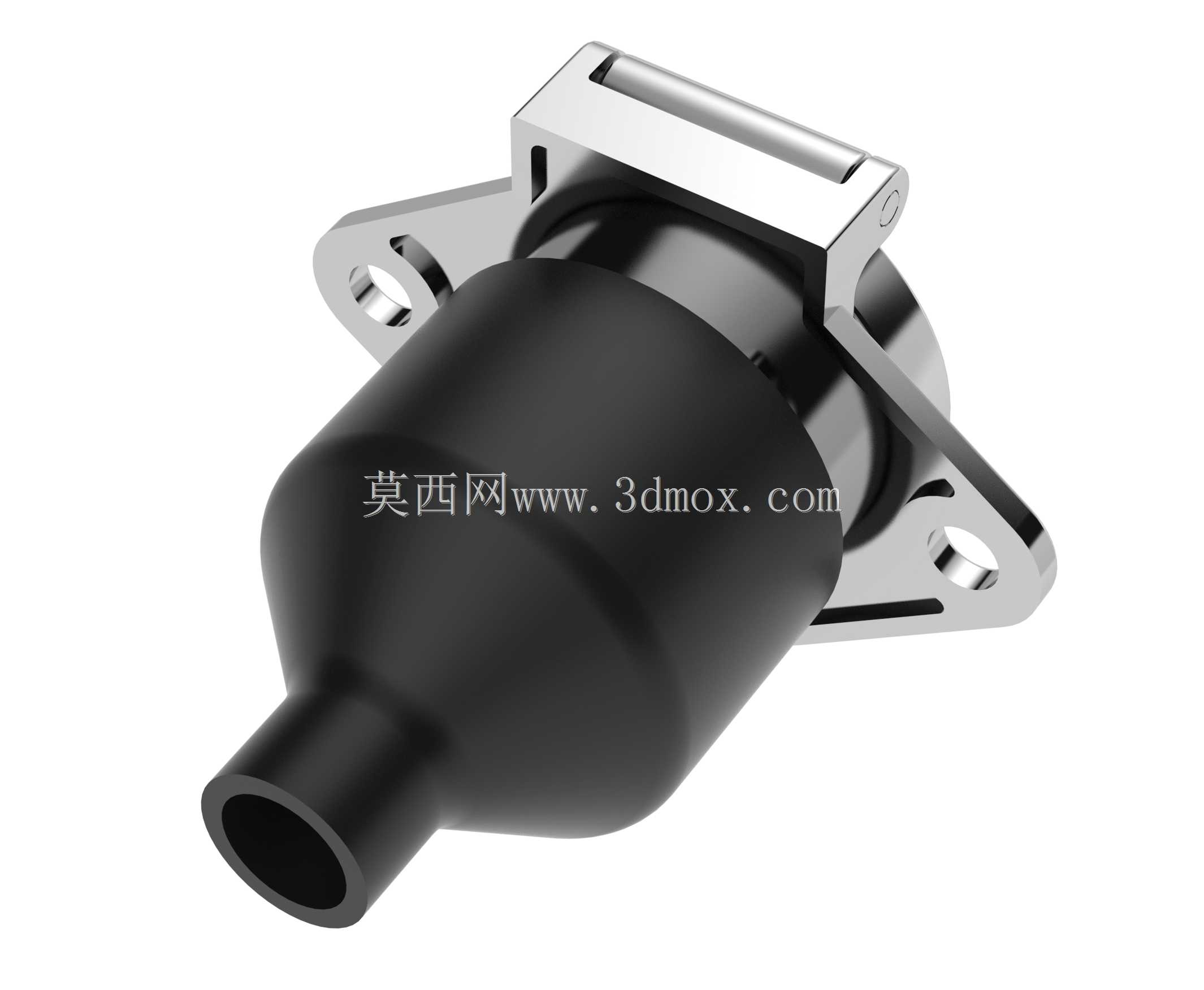

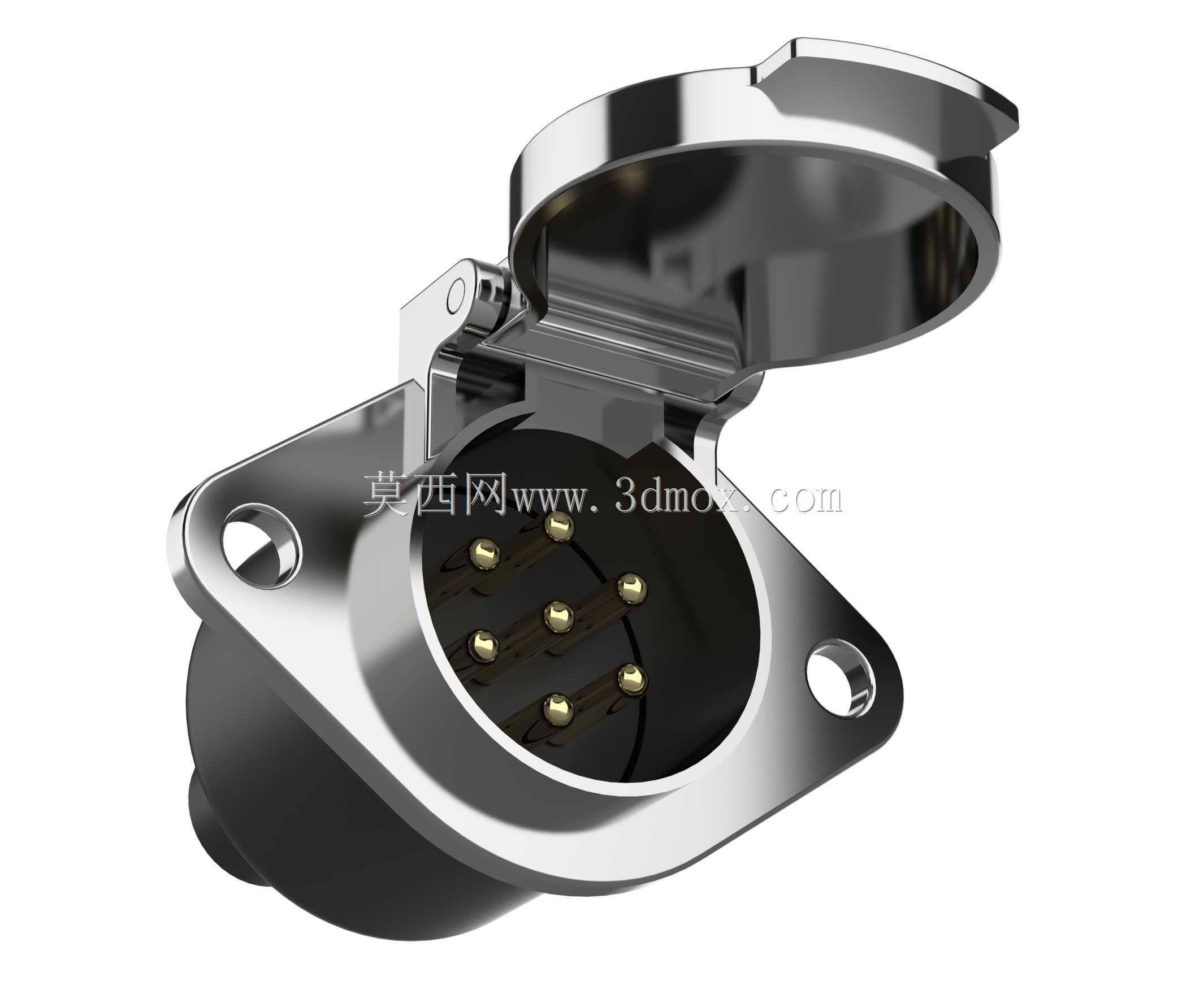

　　绝缘主体部分采用耐候性工程塑料注塑成型，锥状的出线端结构能够引导外接线缆自然弯曲，避免线缆在根部反复弯折出现线芯断裂，内部的七个导电插芯按照标准车载电路定义排布，分别对应转向灯、刹车灯、示宽灯、倒车灯、接地等不同电路回路，16A的额定载流能力能够满足常规挂车灯光系统、小型附属用电设备的供电需求，插芯之间的绝缘隔离筋设计足够的爬电距离，避免多回路之间出现电弧击穿、短路风险。插座顶部的卡扣锁止结构是核心的连接固定结构，当配套插头插入后，卡扣会自动卡入插头的锁止槽内，避免车辆行驶过程中因震动导致插头松脱，拆卸时只需向上扳动卡扣即可解锁拔出，操作力度经过反复调校，既保证锁止可靠，也不会出现解锁困难的问题。

　　在安装边界设计上，产品整体轴向长度控制在适配常规车辆尾部安装空间的范围内，不会因为突出长度过大导致倒车、转向时发生磕碰，法兰安装面到插座尾部出线端的尺寸预留了足够的线缆弯折空间，安装时线缆从尾部锥孔穿入后与插芯压接，尾部可配套防水格兰头实现线缆入口处的密封，整体防护等级能够满足户外车载使用的基本要求。内部导电插芯采用铜合金基材表面镀锡处理，兼顾导电性能与抗氧化能力，多次插拔后接触电阻仍能保持在稳定区间，避免长时间使用后出现接触点发热的问题。

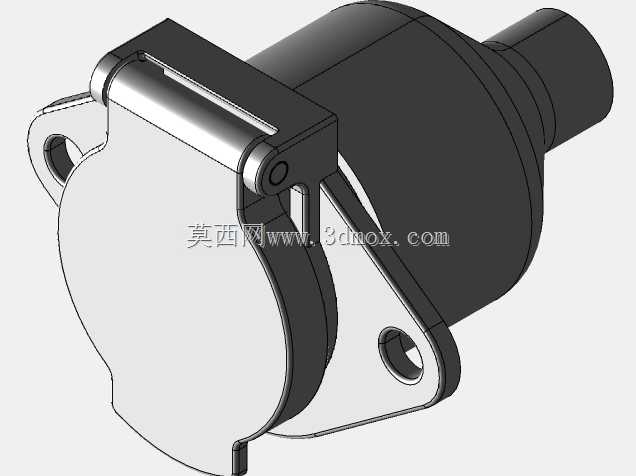

　　从建模实现的角度来看，该模型完整还原了产品的所有装配细节，金属基座的安装孔倒角、卡扣的铰接间隙、绝缘主体的分模线、插芯的排布位置都按照实际生产尺寸构建，既可以用于车载电路系统的布局干涉检查，也能作为配套插头设计的匹配参照，在进行专用车辆改装、挂车电路系统设计时，可直接调用该模型进行安装位的预留设计，核对安装孔位、插拔空间是否与整车布局存在干涉，减少实物试装阶段的调整工作量。模型的结构拆分也符合实际装配逻辑，金属基座、绝缘主体、锁止卡扣、内部插芯都为独立可编辑的实体，方便设计人员根据实际使用需求对局部结构进行调整，比如更改安装孔位适配特殊安装面、调整载流能力更换更大规格的插芯等，不需要从零开始重建模型，能够有效缩短相关产品的设计开发周期。
