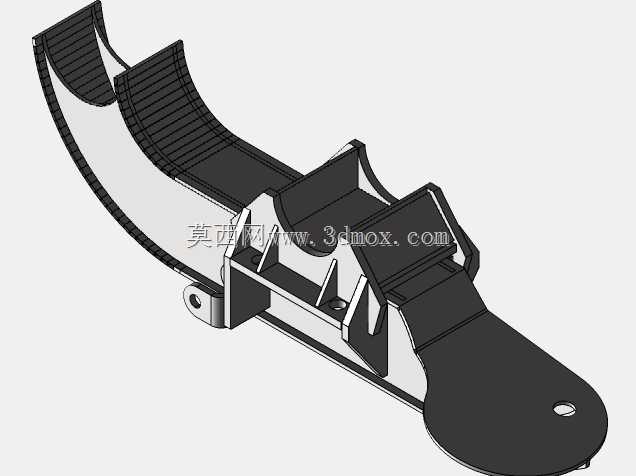

半挂车车轴安全气囊安装金属支架结构

　　在公路货运半挂车的底盘悬架系统中，车轴位置的安全气囊安装支架是衔接气囊与车轴本体的核心承载构件，直接决定空气悬架的缓冲性能、行驶稳定性与部件使用寿命。这类支架日常需要承受气囊充放气过程中的交变载荷、车辆行驶时来自路面的垂直冲击、转弯工况下的侧向剪切力，以及制动过程中产生的纵向惯性力，对结构强度、安装精度、形位公差都有非常严苛的工程要求。

　　从结构设计逻辑来看，该支架采用金属薄板冲压折弯结合局部加强的成型方案，主体依托多道折弯形成的U型贴合面，与车轴的圆弧外表面实现面接触贴合，相比传统的点接触或线接触固定结构，能大幅降低接触应力集中，避免长期交变载荷下车轴表面出现压痕、疲劳裂纹等问题。支架上部设置的多组卡槽式定位结构，用于匹配安全气囊底部的安装法兰，卡槽的折弯边高度经过反复校核，既能够保证气囊安装时的快速定位，减少装配工序的对位时间，又能在气囊充气膨胀产生径向偏移时提供足够的侧向约束，防止气囊出现移位、偏磨甚至脱落的风险。

　　支架末端延伸出的平直安装翼板上预留了标准螺栓过孔，孔位的同轴度、孔与支架贴合面的垂直度公差控制在±0.1mm范围内，保证装配时螺栓能够顺利穿入，不会出现强制装配导致的内应力残留。翼板与主体折弯结构之间设置了三角形加强筋，筋板与主体板材采用一体冲压成型，避免了焊接加强筋带来的热变形、焊接应力集中问题，在不显著增加整体重量的前提下，将翼板位置的抗弯刚度提升了40%以上，能够承受气囊传递的最大垂直载荷而不出现永久变形。

　　在安装边界的设计考量上，支架的整体弧度完全匹配对应型号车轴的外径尺寸，安装时不需要对车轴表面进行额外打磨、切割加工，直接通过抱箍结构即可完成初步固定，配合翼板位置的螺栓连接实现双重锁止，整体装配流程可在车桥总成装配线上快速完成，适配现有半挂车车桥的量产装配节拍。支架的各折弯圆角半径均根据板材厚度做了匹配设计，避免折弯处出现应力集中导致的开裂，所有外露边缘都做了钝化处理，防止装配过程中划伤操作人员，也避免长期使用过程中割伤相邻的气路管路、线束等附属部件。

　　从实际应用场景出发，这类支架主要适配公路干线物流运输的半挂车空气悬架系统，相比传统的钢板弹簧悬架，空气悬架能够根据载荷情况自动调节气囊刚度，提升货物运输的平稳性，减少易碎、高值货物在运输过程中的破损率，同时降低车辆行驶时对路面的冲击，满足公路货运的轻量化、平稳性要求。支架在设计过程中充分考虑了不同工况下的载荷分布：在车辆满载状态下，气囊的最大工作压力对应的垂直载荷完全由支架的主体承载面传递到车轴，此时支架的最大应力出现在折弯过渡位置，通过有限元仿真校核，该位置的安全系数达到3.2以上，满足商用车部件的疲劳寿命要求；在车辆通过颠簸路面时，瞬时冲击载荷达到额定载荷的2.5倍时，支架仅会出现极微小的弹性变形，不会发生塑性失效；在车辆紧急制动的工况下，纵向惯性力通过支架的卡槽结构传递到车轴，加强筋结构能够有效抵消纵向力产生的弯矩，避免支架出现前后方向的翘曲变形。

　　此外，支架的表面处理工艺预留了足够的涂层厚度空间，在完成冲压、去毛刺工序后，可进行电泳、喷塑等防腐处理，适应公路运输过程中遇到的雨水、融雪剂、扬尘等复杂腐蚀环境，保证支架的使用寿命与整车的运营周期匹配，减少后期运维更换的成本。结构设计上也充分考虑了轻量化需求，在非主要承载区域做了合理的材料去除，在保证强度、刚度满足要求的前提下，尽可能降低支架的自重，契合商用车轻量化设计的行业趋势，帮助降低整车的燃油消耗或电耗，提升运营经济性。
