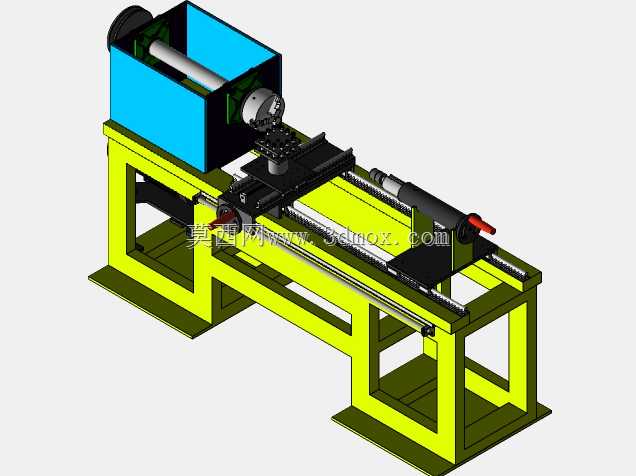

这款设备的结构设计围绕小直径长轴类零件的外圆车削、端面切削工序展开,适配五金加工、汽配零件生产、小型机械修配场景的批量或单件加工需求,整体采用卧式布局,床身主体为方管焊接机架结构,底部设置整板式安装脚座,安装时需保证脚座与硬化地面的接触平面度误差不超过0.1mm每米,避免床身长期受力产生形变影响加工精度。机架上方沿轴向布置两条平行直线导轨作为进给运动的导向基准,导轨安装面在焊接后经过二次铣削加工,平行度公差控制在0.05mm以内,保证进给拖板运行时无卡顿、无偏摆。主轴箱部分采用封闭箱式结构布置在设备左端,内部预留主轴轴承安装位与卡盘连接法兰,可适配三爪自定心卡盘装夹棒料毛坯,主轴中心高与导轨平面的垂直距离经过匹配计算,
可满足最大回转直径200mm以内的零件加工需求,主轴箱外侧设置的蓝色护罩用于遮挡传动部件,防止切削过程中切屑、切削液飞溅进入传动间隙,同时避免操作人员误触旋转部件引发安全事故。进给拖板部分搭载在直线导轨上,通过滚珠丝杠副驱动实现轴向进给运动,拖板上预留刀架安装位,可装夹普通焊接车刀或机夹车刀完成切削作业,拖板的行程范围经过核算,可覆盖最大加工长度500mm的轴类零件,满足多数小型轴类零件的加工长度需求。设备右端布置的尾座机构同样安装在导轨副上,可根据零件长度手动调整位置后锁紧,尾座套筒可伸出实现长轴零件的顶尖顶紧,抵消切削过程中零件受到的径向切削力,避免长轴加工时出现让刀、振纹问题,尾座上设置的红色操作手柄用于控制套筒的锁紧与伸缩,
操作位置符合人工站立操作的人机工程学要求,操作人员站在设备正面即可完成尾座调整、进给操作、刀架调整等全流程作业。设计过程中优先考虑了结构的易加工性与装配便利性,所有焊接构件的板材厚度均选用6mm以上的Q235钢板,焊接后经过时效处理消除焊接应力,避免后续使用过程中床身变形;导轨、丝杠等标准外购件的安装位置均设计有定位止口,装配时无需反复打表找正即可保证安装精度,降低装配调试的时间成本。设备的整体占地面积控制在长1200mm、宽600mm、高800mm的范围内,无需大型设备基础,普通生产车间的硬化地面即可放置安装,外接电源与切削液管路后即可投入使用,适合小型加工车间、技能实训场地、设备维修站点的使用场景。在功能拓展性上,
拖板位置预留了伺服电机安装法兰位,后续可通过加装伺服驱动系统实现自动进给,完成简单的数控化改造,也可在刀架位置加装电动刀架实现多刀位自动换刀,适配更复杂的工序加工需求;主轴箱位置预留了变速机构安装空间,可根据加工需求更换不同传动比的皮带轮或齿轮组,实现不同转速区间的调整,适配不同材质零件的切削参数要求。切削区域的下方预留了切屑收集槽的安装空间,可配套加装切屑托盘收集加工产生的金属切屑,方便日常清理维护,设备整体没有冗余的结构设计,所有构件均服务于切削加工的核心功能,结构刚性经过受力校核,在最大切削参数工况下,床身的最大形变量不超过0.02mm,可满足IT7级精度的外圆加工要求。
