CA6140车床用大直径传动齿轮结构

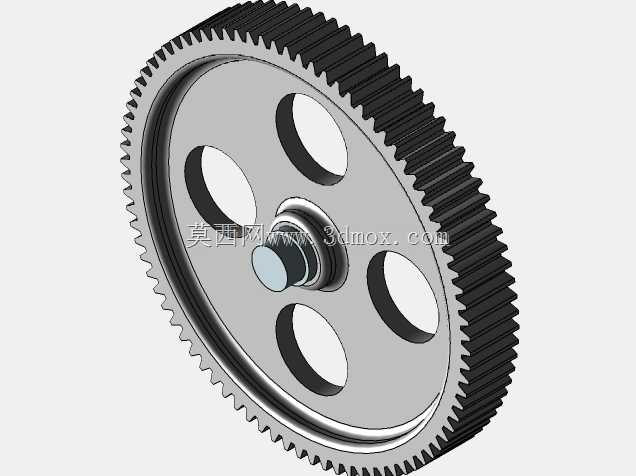

　　在普通卧式车床的主轴箱传动链路里，这类大直径盘状齿轮承担着降速增扭的核心传动作用，是主轴低速大扭矩输出档位里不可或缺的传动零件。从实际装配场景来看，该齿轮安装在CA6140车床主轴箱的中间传动轴上，与相邻的小模数齿轮形成定比传动副，匹配主轴箱内滑移齿轮的换挡动作，完成不同转速档位的动力传递切换。齿轮的轮齿采用渐开线齿形设计，齿向为直齿，加工时可通过滚齿、剃齿工序达到7级精度要求，能够满足车床主轴箱在中低速运转时的传动平稳性需求，直齿结构的设计也降低了装配时的轴向定位难度，不需要额外设置抵消轴向力的推力轴承结构，简化了轴系的装配复杂度。轮体部分采用辐板式减重设计，四个均匀分布的圆形减重孔在保证轮体结构刚度的前提下，

　　大幅降低了齿轮自身的转动惯量，减少主轴换挡时的齿轮冲击，同时减重孔也可作为装配时的吊装着力点，方便车间装配时的齿轮吊运与对位安装。轮毂部分设计有阶梯式安装孔，与传动轴的轴颈采用过渡配合，配合平键完成周向固定，轮毂的轴向长度经过匹配计算，能够保证与轴的配合接触面积足够，避免长期交变载荷下出现键槽压溃、轮毂松动的问题。齿圈部分的厚度经过强度校核，能够承受车床满负荷切削时的传动扭矩，齿面经过高频淬火处理，硬度达到HRC45-50，兼顾齿面耐磨性与芯部韧性，可承受频繁正反转切换带来的冲击载荷。从安装边界来看，齿轮的最大外圆直径需要匹配主轴箱内部的安装空间，保证轮齿转动时与箱体内壁、相邻轴系的零件留有足够的安全间隙，不会出现运动干涉；

　　轮毂的轴向定位尺寸需要匹配轴上的隔套、轴承安装位置，保证齿轮装配后不会出现轴向窜动，轮齿的啮合宽度能够与配对齿轮完全对齐，避免出现偏载啮合导致的齿面异常磨损。在实际设备运行中，这类齿轮的运转状态直接影响车床的加工精度，若齿面磨损超差或轮齿出现疲劳裂纹，会导致主轴转动时出现周期性振动，直接反映在加工工件的表面粗糙度上，严重时还会出现打齿故障导致主轴箱传动链路卡死。设计这类齿轮时，需要先根据传动比要求确定齿数与模数，再根据轴系的布置空间确定轮辐、轮毂的结构尺寸，同时要兼顾加工工艺性，轮体的各部分倒角、退刀槽都要符合机加工的工艺要求，避免出现无法加工的死角；减重孔的分布要做动平衡校核，保证齿轮高速转动时不会出现过大的离心振动，

　　四个减重孔沿圆周均匀分布，位置度公差控制在0.1mm以内，避免因质量分布不均带来的轴系振动。齿轮的端面设计有平整的定位基准面，装配时可作为打表找正的基准，保证齿轮安装后与传动轴的垂直度符合要求，避免出现齿面一端接触的偏载问题。从润滑角度来看，直齿结构的齿轮在主轴箱内采用飞溅润滑即可满足需求，轮齿啮合时带起的润滑油能够顺着轮辐的斜面流回箱底，不会在轮毂处积存油泥，长期运行时的维护成本更低。这类齿轮的失效形式多为齿面磨损、齿面点蚀，设计时选取的材料为45号钢，经过调质处理后再做齿面高频淬火，能够匹配车床8-10年的正常使用周期，在日常维护中只需要定期检查主轴箱润滑油的清洁度，及时更换变质的润滑油，就能大幅延长齿轮的使用寿命。
