单腿结构小型电动带式研磨设备

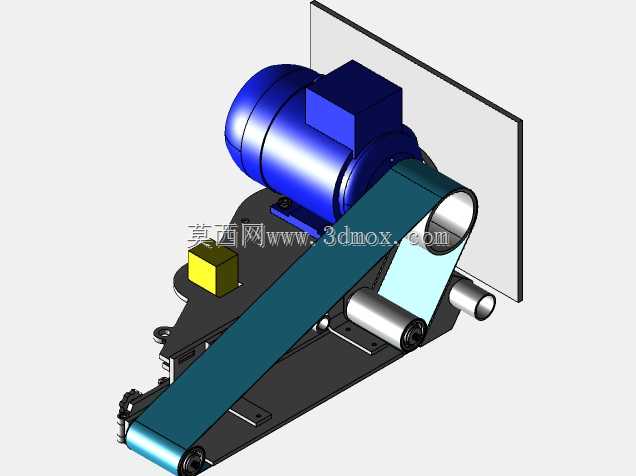

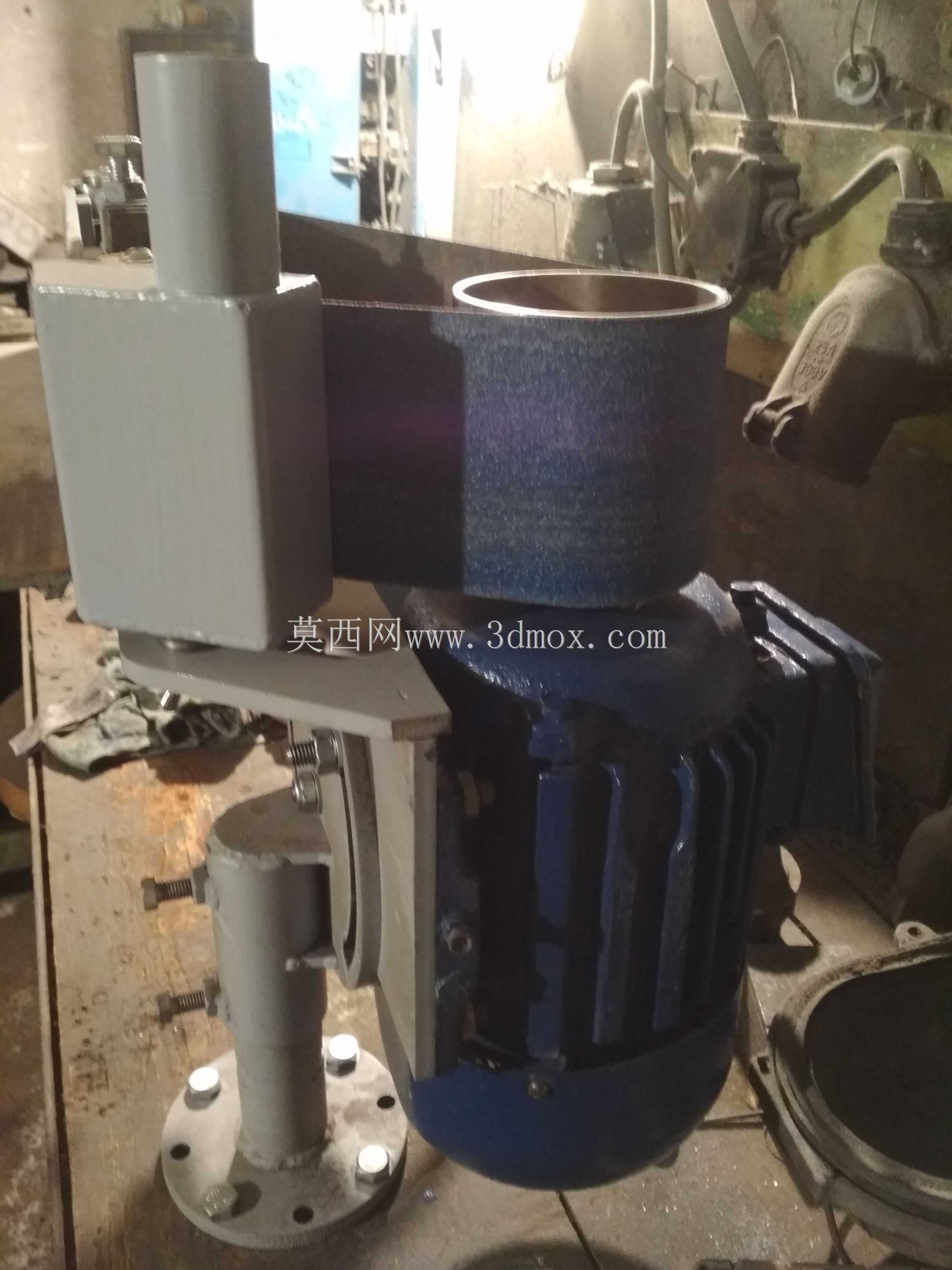

　　这款带式研磨设备的设计初衷，是面向小型加工车间、个人维修工位的金属件修磨、去毛刺、刃口修整场景，区别于大型落地式砂带机的笨重占地，单腿支撑的结构让设备可以灵活安置在工作台边角，不需要额外做大面积的地基固定，适配零散加工、单件修配的作业需求，不管是小型五金零件的飞边打磨，还是车削工件的端口倒角，或是小型刀具的刃口修磨，都能通过调整接触轮的位置适配不同的作业角度。设备的动力端采用1.5千瓦三相异步电机驱动，额定转速匹配砂带2880转的线速度需求，动力输出直接通过主动轮传递给砂带，没有额外的减速结构，传动效率损失小，启动后砂带运行平稳，不会出现低速抖动导致的打磨面凹凸不平问题。设计过程中没有采用复杂的铸件机架，

　　主体支撑结构采用等离子切割的金属板材拼焊而成，所有板材的下料尺寸都预留了安装孔位的加工余量，焊接后只需要对安装面做简单的铣平处理就能满足装配精度要求，加工门槛低，普通具备钣金加工、焊接能力的工位都能完成自制。设备的张紧结构采用可调式滚轮设计，通过调整从动轮的安装位置实现砂带的张紧力调节，更换不同目数的砂带时不需要拆卸额外的防护结构，只需要松开张紧锁扣就能完成砂带更换，日常维护的操作门槛很低。考虑到打磨过程中会产生金属碎屑，设备后侧加装了立式挡屑板，能阻挡高速飞散的碎屑向操作位后方飞溅，配合工位侧的除尘装置就能实现作业区域的粉尘收集，避免碎屑散落影响周边工位的设备运行。旋转接触部件全部采用标准深沟球轴承支撑，

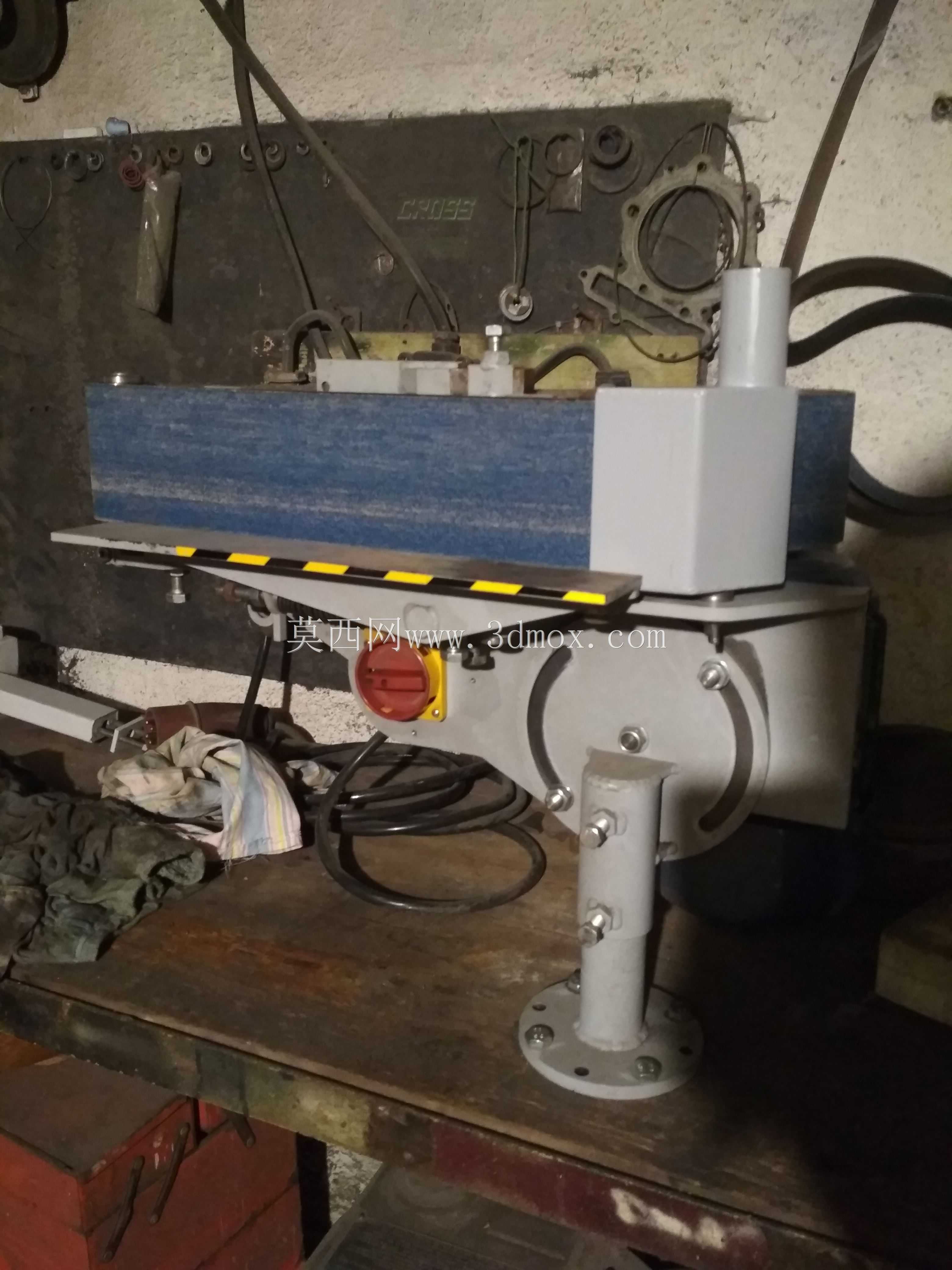

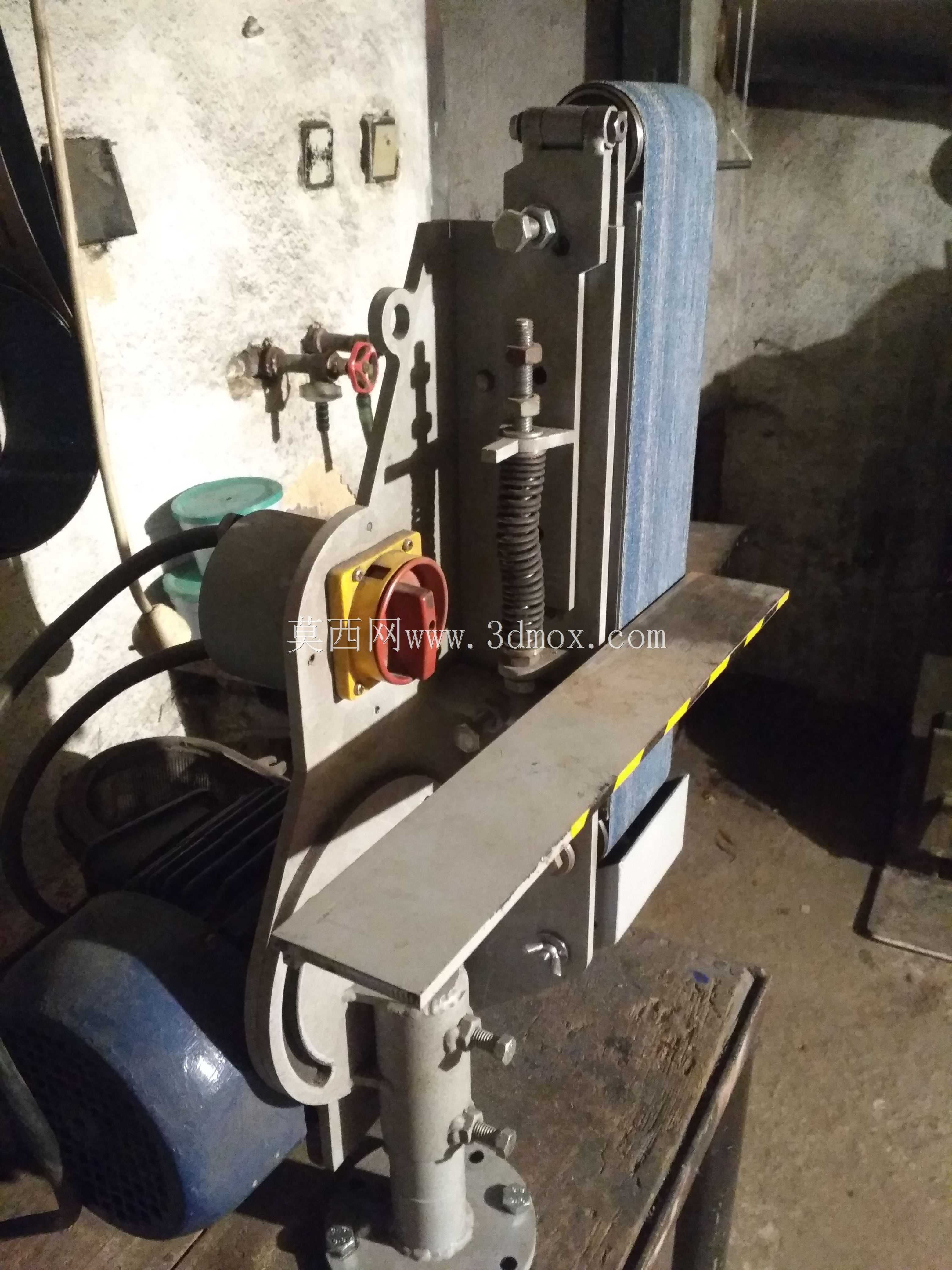

　　轴承座直接在机架板材上铣出安装位，不需要额外定制独立轴承座，减少了非标零件的加工量，轴承的选型匹配1.5千瓦电机的径向载荷需求，长时间连续运行也不会出现过热抱死的问题。设备的单腿支撑结构底部预留了三个安装固定孔，可以通过螺栓直接固定在木质或者钢制工作台面上，安装时只需要保证主动轮与从动轮的平行度误差在0.1毫米以内，就能避免砂带运行时出现跑偏的问题，整体安装占用的工作台面宽度不超过400毫米，长度不超过600毫米，即使是狭小的家庭维修工位、模型制作工位也能安置。设备的操作开关布置在机架侧前方的易触碰位置，操作时不需要抬手就能完成设备的启停控制，开关外侧加装了简易的防护挡边，避免打磨过程中掉落的金属碎屑误触开关导致设备意外启停。

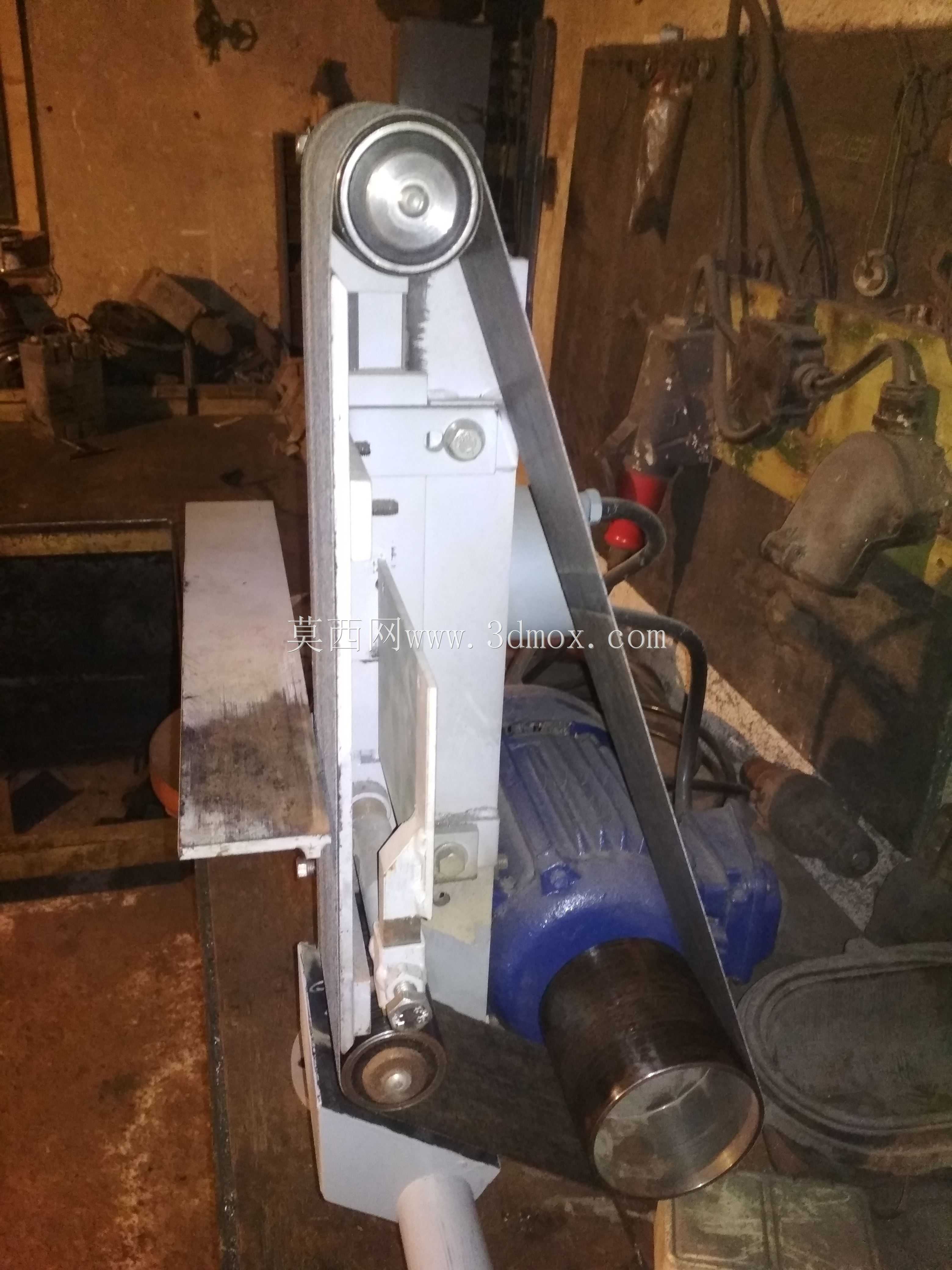

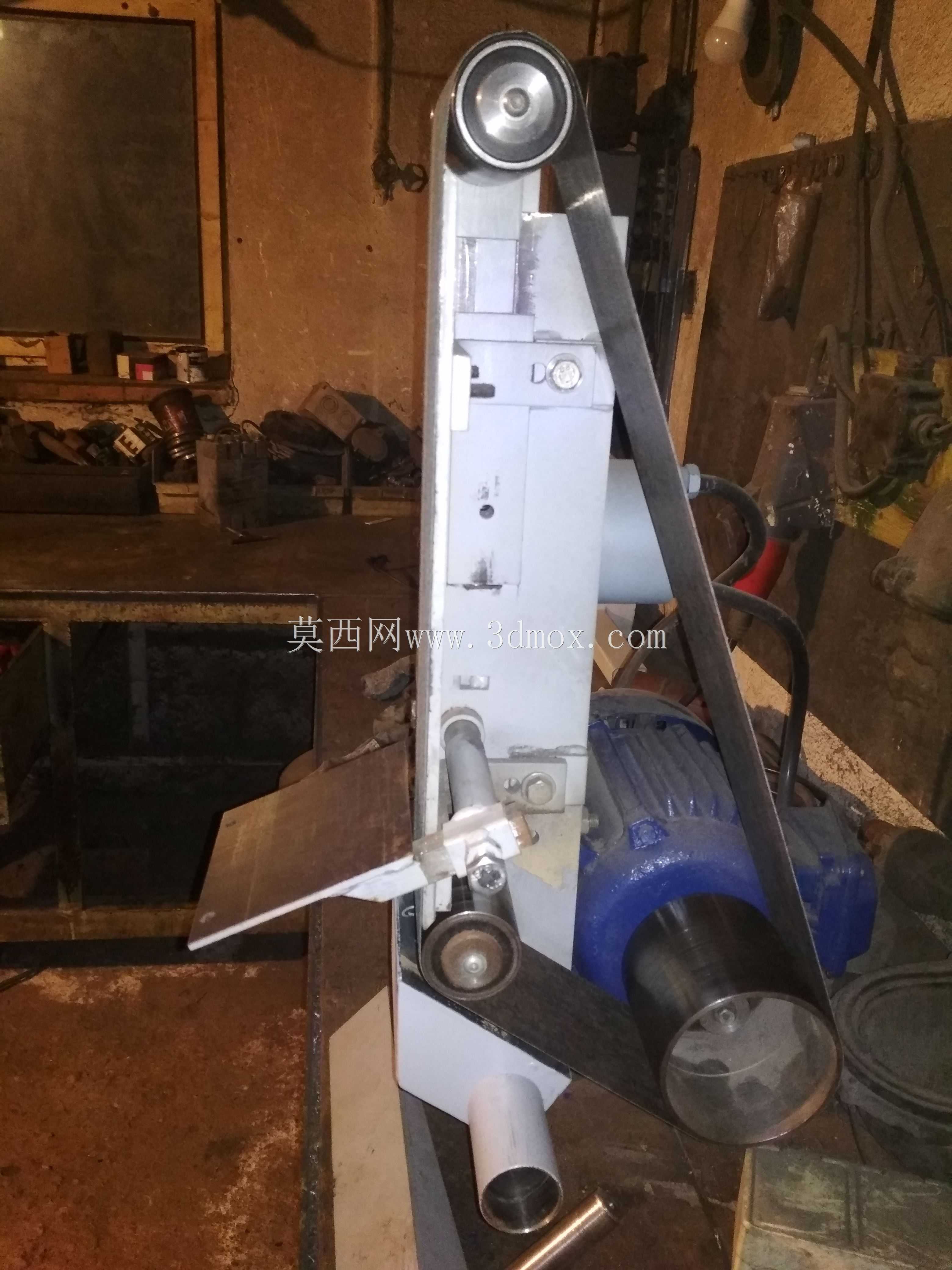

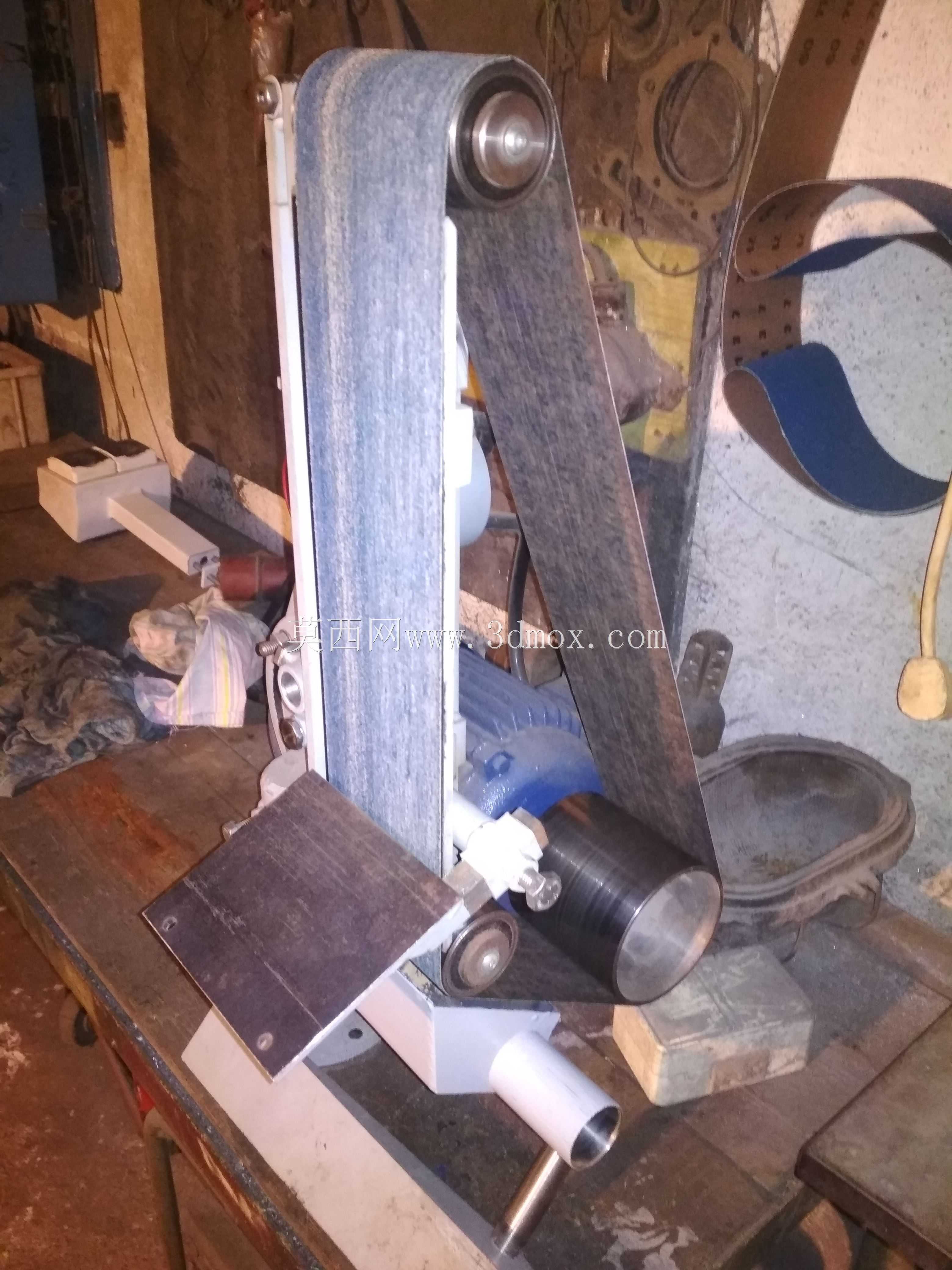

　　砂带的工作面角度可以通过调整托架的位置实现变化，打磨平面工件时可以将托架调整到与砂带工作面平行的位置，打磨圆弧或者异形工件时可以拆下托架，直接利用接触轮的弧面完成曲面打磨，适配不同形状工件的加工需求。整个设备的设计没有采用冗余的装饰结构，所有外露部件都具备实际功能，机架的焊接位置都做了打磨倒角处理，避免安装调试过程中划伤操作人员，电机的接线端布置在机架后侧，远离打磨作业的碎屑飞溅区域，降低了线路被碎屑磨损导致漏电的风险。
