适配100与110kVA海上发电机组承载框架

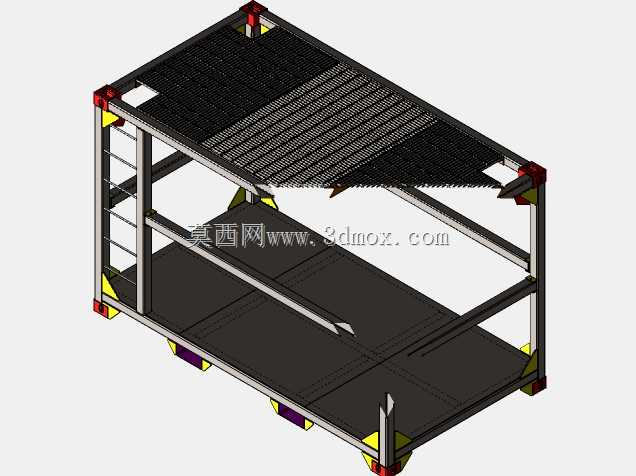

　　这款框架结构主要面向近海及远海作业场景下的发电机组承载需求，适配100kVA与110kVA两个功率段的常用陆用改海用发电机组，解决常规陆用机组底座无法适应海洋高湿高盐雾、船舶运输颠簸、海上平台吊装移位等复杂工况的痛点。从结构设计逻辑来看，整体采用集装箱式角件承重体系，八个角点全部配置标准集装箱角件，既兼容现有港口、海上平台的标准吊具作业要求，也能满足多层堆叠、舱内固定的装载需求，无需额外制作专用吊装工装，大幅降低海工现场的转运适配成本。框架主体承力梁采用矩形型钢焊接成型，底部设置多道横向承力托梁，托梁位置精准对应发电机组的底盘安装孔位，托梁表面预留通用安装腰型孔，可覆盖两个功率段机组的安装尺寸偏差，

　　不需要现场二次配焊即可完成机组固定，同时底部托梁下方预留叉车作业通道与减震器安装位，可根据使用场景选择直接刚性固定或者加装橡胶减震器、阻尼减震器，适配船舶航行、平台驻留等不同振动工况下的隔振需求。顶部采用半开式格栅盖板设计，格栅间隙经过核算，既可以满足机组运行时的顶部散热通风需求，避免常规全封闭顶盖导致的机组热积聚问题，也能阻挡上部坠物直接磕碰机组本体，格栅板采用模块化拼接设计，单块格栅重量控制在单人可搬运范围内，后期检修机组上部部件时可快速拆卸对应位置的格栅，不需要整体拆除顶盖结构。侧面设置一体化爬梯结构，爬梯踏步采用防滑花纹钢板弯折成型，踏步间距符合高空作业的人体工程学要求，作业人员可通过爬梯直达框架顶部完成线缆接驳、

　　滤芯更换等日常维护操作，爬梯与主框架采用满焊连接，焊接位置全部做圆角打磨处理，避免应力集中在长期振动下出现焊缝开裂问题。框架的所有外露棱边都做了倒角处理，角件与型钢连接位置增设三角加强筋板，筋板位置经过有限元受力校核，在满载机组重量的情况下，整体吊装时框架的最大变形量控制在千分之二以内，不会出现框架形变挤压机组本体的问题。安装边界方面，框架的外部长宽尺寸严格遵循标准集装箱的模数设计，可直接装入标准集装箱舱位，也能与现有海工平台的标准集装箱固定位直接匹配，底部安装孔的孔距兼容现有平台的预埋固定螺栓位置，不需要在平台上重新打孔浇筑。考虑到海上作业的防腐蚀需求，框架整体在焊接完成后先做整体抛丸除锈处理，表面粗糙度达到Sa2.

　　5级后再喷涂多层防腐涂层，底层采用富锌底漆，中间层为环氧云铁中间漆，面层为耐紫外线聚氨酯面漆，可适应海洋大气环境下的长期防腐蚀要求，避免短时间内出现锈蚀剥落的问题。框架侧面预留线缆穿装孔位，孔位边缘加装橡胶护圈，避免穿设动力线缆时划伤线缆绝缘层，同时预留消音器、排烟管的安装延伸位，不需要额外切割框架结构即可完成机组排烟系统的接驳。在结构受力设计上，框架充分考虑了海上作业的横摇、纵摇工况，在角部连接位置额外设置斜向支撑，当船舶横摇角度达到行业标准规定的上限时，框架的承力结构依然能保持稳定，不会出现机组移位、框架失稳的问题。底部的支撑脚位置设置高度调节余量，当放置平台存在平面度偏差时，可通过加装调整垫片的方式完成框架水平校准，保证机组运行时的水平度符合发动机、发电机的运行要求，避免因安装倾斜导致的机组润滑不良、振动超标等问题。
