欧姆龙H7EC工业计数器结构三维建模

　　这款数显计数器的三维建模，完全围绕工业现场实际安装与使用需求展开，在建模初期就优先考虑了设备在各类控制柜、机床操作面板、自动化产线工位上的安装适配性。从实际应用场景来看，这类计数器常被部署在机床加工工位记录工件加工数量、自动化流水线统计产品通过频次、印刷设备记录印次、冲压设备记录冲次，也会被集成在各类专用设备中作为动作次数累计单元，不需要持续供电也能保留计数数据，是工业现场做产量统计、设备维保周期提醒、动作频次管控的核心小部件。

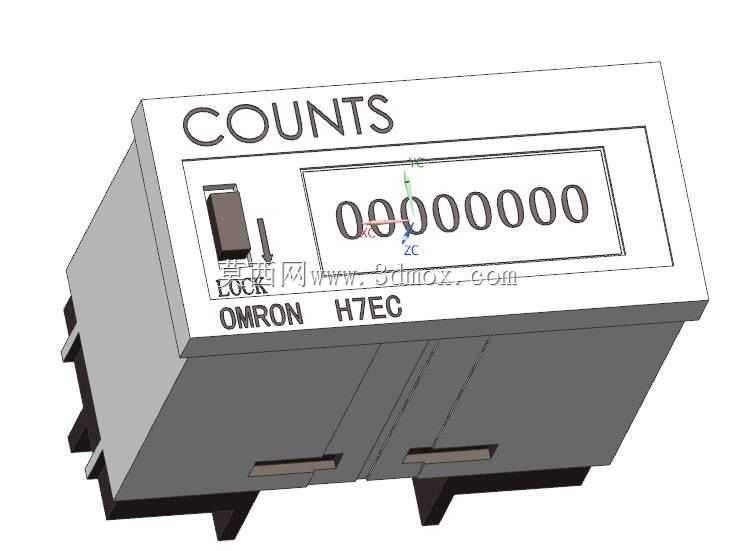

　　建模过程中首先还原了产品的正面操作与显示区域，正面上方的COUNTS标识区域做了轻微的凹陷处理，避免日常操作中剐蹭磨损标识，数显窗口采用内嵌式设计，窗口边缘做了0.8mm的凸边防护，能减少现场切削液、灰尘直接溅到显示面板上，也能避免工具磕碰损坏显示区域。左侧的锁定拨杆做了明确的档位区分，拨杆向下拨动到LOCK位置时，计数参数被锁定，无法通过外部操作清零或修改参数，避免现场人员误操作导致计数数据丢失，拨杆的阻尼手感在建模时也预留了对应的结构空间，内部的拨杆卡位结构做了简化还原，能直观展示锁定功能的实现逻辑。

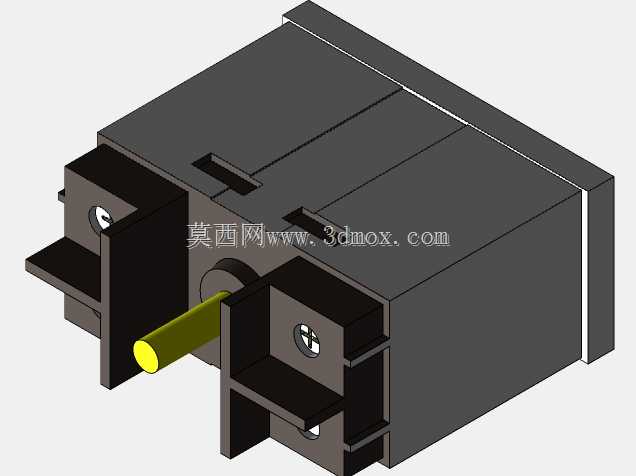

　　外形尺寸方面，这款计数器采用标准的面板嵌入式安装规格，主体外壳为阻燃ABS材质的方体结构，整体宽度48mm、高度48mm，嵌入柜体后的深度为62mm，完全适配工业领域通用的48型面板安装开孔尺寸，安装时只需要在面板上开出45mm×45mm的方孔，将计数器从正面推入，再通过背部的两个卡扣卡紧即可完成固定，不需要额外的螺丝固定，安装效率很高，也方便后期维护拆卸。背部的接线引脚采用标准间距排布，引脚间距为5.08mm，适配市面上通用的接线端子排，建模时还原了引脚的倒角与定位凸点，能避免接线时插反，引脚的伸出长度为8mm，足够插入端子后完成螺丝紧固，不会出现接线虚接的问题。

　　从功能特性的结构还原来看，这款计数器为总加型计数单元，无复位状态下可以实现8位数字的累计计数，最大计数范围可达99999999，完全能满足绝大多数工业场景的长期计数需求，不需要频繁清零。数显字高为8mm，现场操作人员在1.5米范围内就能清晰读取数值，显示区域采用黑色底白色字的高对比度设计，即使在车间光线不足的环境下也能快速识别读数。正面的清零按键做了内凹设计，按键表面比面板平面低1.2mm，必须用指尖或者细小工具才能按压触发，避免日常擦拭面板或者工件剐蹭时误触清零，按键的按压行程为1.5mm，建模时预留了按键的活动间隙，能直观展示按键的按压活动范围。

　　建模时对产品的安装边界做了明确的还原，计数器嵌入安装后，背部需要预留至少20mm的接线空间，方便走线与端子插拔，左右两侧各有一个宽2mm的安装卡扣槽，卡扣的弹性变形量预留了1mm，适配1mm到3mm厚度的面板安装，不管是薄的冷轧钢控制柜面板，还是稍厚的绝缘塑料操作面板，都能牢固卡紧不会松动。外壳的拼接缝做了错位止口设计，能达到IP54的防护等级，阻挡车间内的粉尘和飞溅的水滴进入设备内部，适应多粉尘、有少量切削液飞溅的机加工车间环境。外壳底部的两个定位凸台，在安装时能卡在面板开孔的下边缘，起到定位作用，安装时不需要反复调整位置，推入后就能保证面板与计数器正面齐平，外观整齐。

　　在结构细节的处理上，建模时还原了外壳表面的细晒纹纹理，这种纹理既能避免外壳表面留下指纹和划痕，也能在一定程度上减少光线反射，避免显示区域出现反光影响读数。正面的品牌与型号标识采用凹印填漆的结构，比丝印标识更耐磨，长期使用也不会出现标识磨损脱落的问题，方便后期设备维护时识别型号更换备件。内部的计数主板与显示模块的安装位置也做了简化还原，主板通过四个卡扣固定在外壳内部的定位柱上，不需要螺丝固定，装配效率高，显示模块通过斑马纸与主板连接，抗震性能好，在冲压、锻压这类震动较大的设备上使用也不会出现接触不良导致的显示缺笔问题。

　　从设备选型适配的角度来看，这款计数器的安装尺寸完全兼容同规格的其他品牌计数器，现场替换时不需要重新开孔，直接替换即可，降低设备改造的成本与工作量。建模时还原的所有外部尺寸都与实物一致，结构设计人员在做控制柜面板布局、设备操作面板设计时，可以直接调用这个模型进行装配，不需要反复测量实物尺寸，能有效减少设计阶段的尺寸误差，避免后期安装时出现干涉、开孔尺寸不匹配的问题。模型中还原的接线引脚位置，也能帮助电气设计人员提前规划走线路径，预留足够的接线空间，避免装配时出现线缆弯折半径不足、端子与其他部件干涉的问题。
