仿生小虫式光线跟随移动机器人结构

　　这款仿生形态的光线跟随移动装置，主要面向教学演示、科创竞赛原型、小型智能载体开发场景使用，可作为光电感知类入门项目的硬件载体，也能拓展为桌面级趣味交互装置，适配中小学科创教育、高校工程训练课程的实操演示需求，帮助学习者理解光电传感、运动控制、结构集成的基础逻辑。

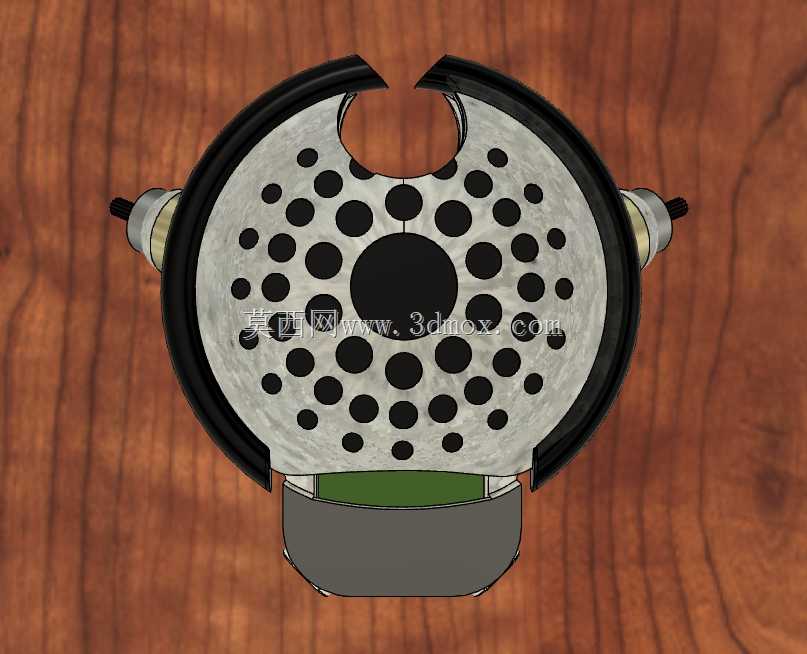

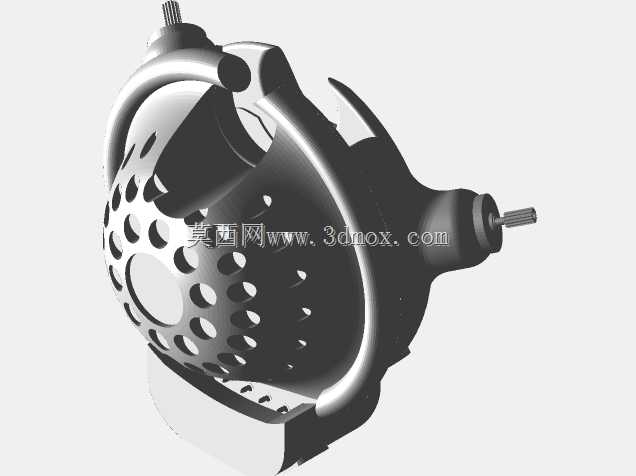

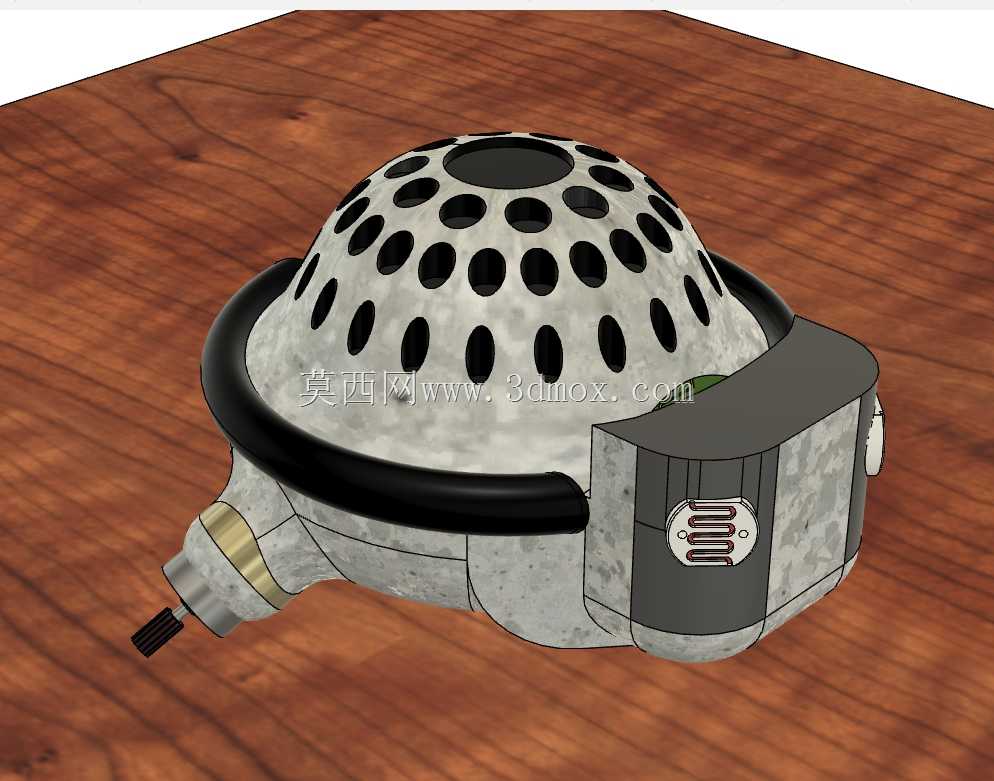

　　装置整体采用半球形上壳加侧置驱动模块的布局，上壳均匀排布的通孔并非单纯装饰结构，一方面为内部光敏传感阵列提供无遮挡的光线入射通道，避免壳体遮挡导致的方位感知偏差，另一方面为内部驱动电路板、电源模块提供自然对流散热通道，长时间连续运行时不会因密闭空间积热导致元器件工作漂移。半球形壳体的曲面弧度经过反复调整，确保各个角度入射的环境光线都能被壳内对应方位的光敏元件准确捕捉，不会出现曲面反射导致的光线角度误判。

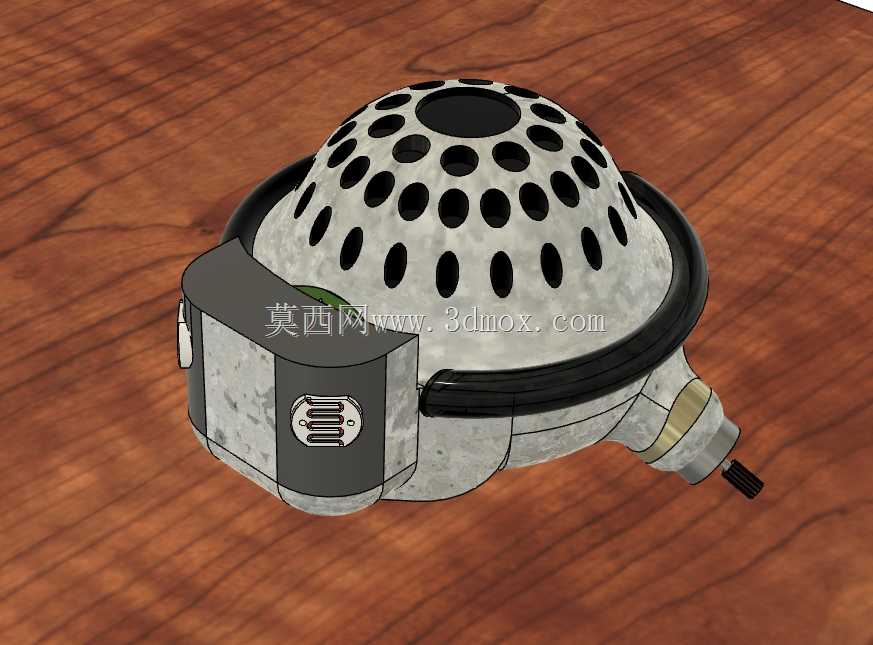

　　侧置的集成模块整合了驱动轮组、控制电路与电源接口，模块与半球主体的连接采用卡扣加定位槽的配合方式，装配时无需额外紧固件即可完成定位，后期维护拆解时可直接拆分模块，单独更换传感元件或驱动部件，无需拆解整个半球壳体。驱动轮的伸出长度经过匹配计算，确保装置静止放置时半球底部与支撑面保留1.2mm的间隙，移动过程中不会出现壳体底部与支撑面摩擦卡顿的问题，同时轮组的摩擦系数选用适中的橡胶材质，在木质桌面、PVC台面、普通地坪等常见支撑面上都能获得足够附着力，不会出现光线追踪转向时的打滑偏移。

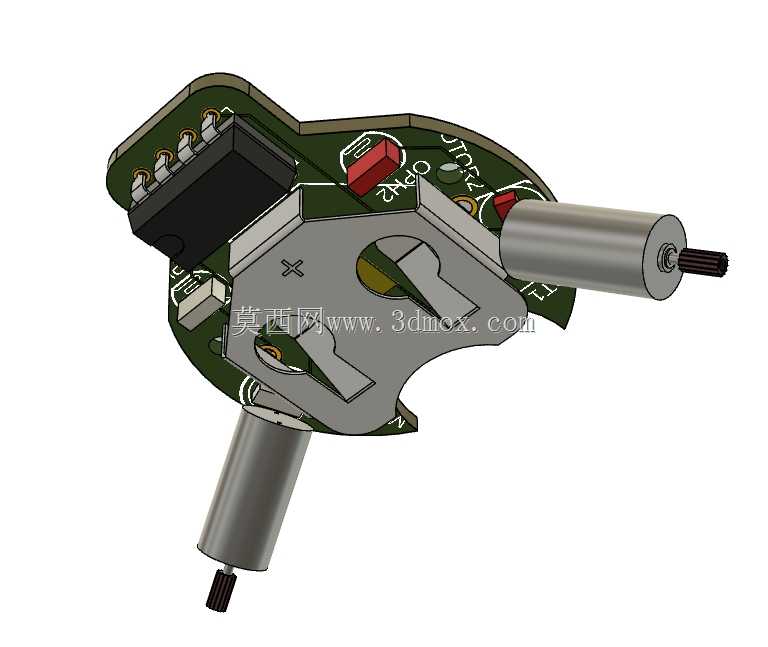

　　设计过程中采用了结构与电路协同的融合思路，没有将PCB板作为独立部件悬空固定在壳体内，而是直接将半球壳体的内部加强筋作为PCB的安装定位柱，电路板通过三个定位孔直接卡接在加强筋上，既减少了额外安装柱的空间占用，也让壳体整体的结构强度通过PCB板得到补强，降低了壳体受外力挤压时的形变量。上壳顶部的圆形开孔预留了扩展传感器的安装位，可根据使用需求加装红外测距、声音传感等模块，无需重新修改壳体模具即可完成功能拓展。

　　从安装边界来看，装置整体最大外径控制在120mm以内，总高度不超过70mm，可直接放置在常规实验台架、桌面展柜中使用，不需要额外预留过大的操作空间。尾部的导向触点采用弹性金属材质，移动过程中可随支撑面起伏轻微伸缩，既起到辅助支撑的作用，避免装置重心偏移时侧翻，也不会因硬接触导致行进阻力过大。壳体的壁厚统一设置为1.8mm，兼顾结构强度与整体重量，整套装置不含电池的重量控制在180g以内，驱动轮的扭矩负载留有足够余量，即使后续加装小型功能模块也不会出现动力不足的问题。

　　在功能实现逻辑上，多组光敏元件环形排布在壳体内侧，可实时识别不同方位的光线强度差，控制电路将强度差信号转化为两侧驱动轮的转速差，实现向光源方向的自主跟随移动，当环境光线均匀无明显强光源时，装置会自动进入低速巡检模式，持续扫描周围环境的光线变化。电路部分的走线全部隐藏在壳体内部的走线槽内，不会出现导线外露勾挂外部物体的问题，电源接口设置在侧置模块的侧面，充电时无需翻转装置即可直接插接电源线，日常使用操作便捷。
