轮式悬索桥缆索攀爬检测作业机器人

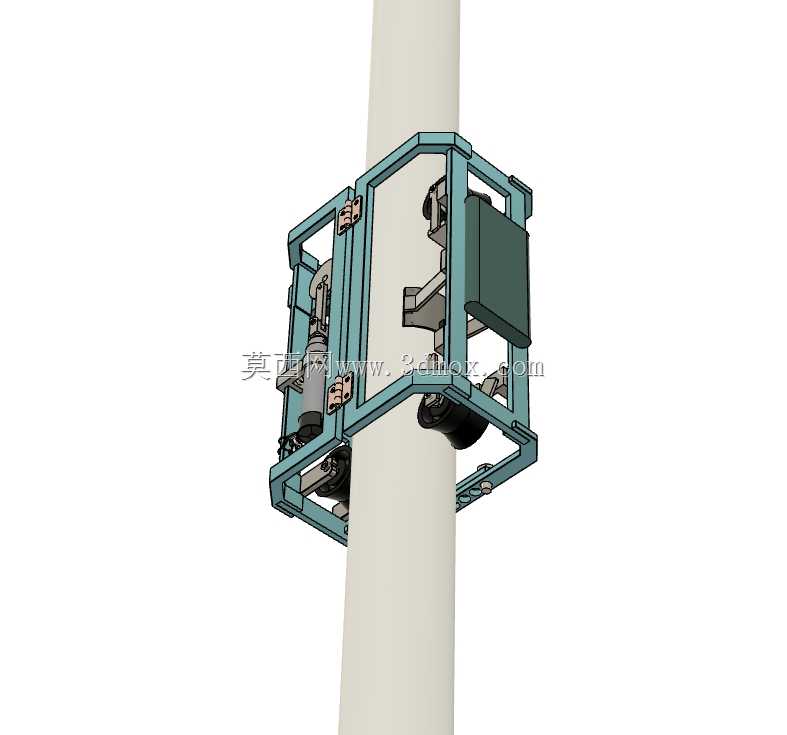

　　该套三维结构围绕大跨度悬索桥主缆、吊索的常态化巡检需求展开，整机采用框式环抱承载架构，作业时整体套覆在圆柱形缆索外部，依靠上下对称布置的多组驱动轮贴合缆索外壁，沿缆索轴向完成爬升、下行与驻停动作，替代人工沿索攀爬完成外观缺陷排查、涂层磨损检测、内部索力辅助探测等高危作业。

　　从现场作业边界来看，整机外轮廓为矩形镂空框架，框架内部净空根据常规悬索桥主缆外径预留适配区间，框架两侧预留驱动轮组的横向调节行程，可在一定缆径公差范围内通过张紧调节机构保证轮体与缆索表面的正压力，避免爬升过程中打滑；框架上下端的导向轮组沿缆索周向均布，作业时多轮同时抵靠缆索外壁，即使遇到缆索表面缠丝、局部防腐层凸起、吊索分叉节点，也能通过轮组的自适应摆角保持行走姿态稳定，不会出现卡滞或脱索风险。框架外侧没有突出的尖锐结构，所有传动部件、电气舱都收纳在框架主梁围成的内部空间，沿桥索上下穿行时不会剐蹭周边吊索、护栏或者检修通道附属构件。

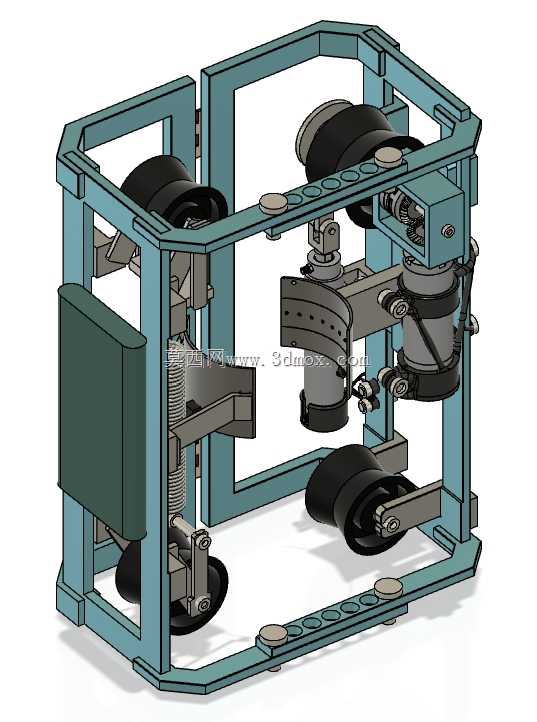

　　结构布局上，框架采用双侧主梁加横向连接肋的拼焊式骨架思路，主梁上预留多组安装孔位，分别固定驱动电机、减速传动组件、轮组摆臂、检测仪器搭载平台与电池舱。多组行走轮分为驱动轮与随动导向轮两类：驱动轮通过独立减速单元与伺服动力件连接，可单独控制转速与输出扭矩，爬升时多轮同步输出动力，遇到缆索局部倾角变化或者表面摩擦力不均时，可通过差速调整抵消偏载；导向轮采用弹性摆臂压装结构，摆臂转轴处加装扭簧或者调压螺栓，现场可根据缆索实际外径、表面防腐层硬度调整压紧力，既保证轮体不脱离缆索，又不会压伤外层防腐涂层。

　　功能模块的布置充分考虑高空作业的维护便利性：框架中部的开放式搭载区可根据检测任务快速更换作业模块，搭载高清摄像组件时可沿缆索全程采集表面裂纹、缠丝断丝、防腐层剥落、锈蚀斑点的影像数据；搭载超声或者磁漏检测探头时，可将探头通过弹性支架压合在缆索表面，随机器人行走完成内部钢丝断丝、截面锈蚀损失的无损扫查；框架预留的电气安装仓可放置动力电池、运动控制板、无线传输模块与姿态传感器，整机沿索作业时无需外接供电线缆，地面操控端可实时回传行走速度、舱内温度、爬升高度与检测数据，遇到极端大风或者轮组打滑工况时，控制单元可立即触发驻停锁止机构，依靠轮组自锁与附加抱刹组件将整机固定在缆索当前位置，不会出现溜滑下坠。

　　设计过程中重点规避了几类现场常见故障：其一，框架采用对称配重布局，电池、重型传动件分别布置在框架两侧靠近缆索轴线的位置，将整机重心尽可能收敛到缆索中心轴线上，降低高空横风作用下的偏转力矩；其二，所有轮体的外缘采用高摩擦耐磨非金属材质，既提升与缆索防腐层的接触摩擦力，又避免金属轮直接刮伤索体表面；其三，框架的分体拼接位置设置快速锁扣，现场投放作业时可在桥面检修位置将框架开合套入缆索后快速扣合锁紧，无需从缆索端部穿装，适配已通车桥梁的在役巡检场景；其四，整机各外露部件均做圆角与防松处理，高空作业时即使连接螺栓出现小幅松动也不会直接脱落坠向桥面。

　　从建模落地角度，整套结构把骨架、轮组、传动件、搭载平台的装配关系完整还原，工程人员可直接基于该三维结构校核轮组开合行程、框架内部过缆间隙、不同缆径下的摆臂摆动角度，也可在此基础上拓展搭载喷涂修复、缆索清洁等附加作业模块，为桥梁缆索自动化巡检装备的结构优化与样机试制提供完整的三维参照。
