带孔夹具PCB拾取放置协作机械臂

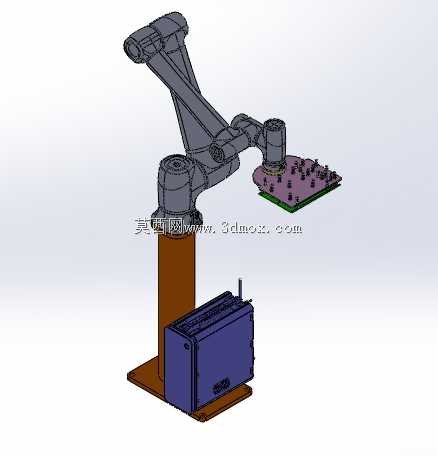

　　这套协作臂搭载的孔式拾取夹具，核心适配电子组装产线里带4mm标准定位孔的PCB板转运工序，在SMT后端组装、分板后工序、PCBA功能测试工位之间，替代人工完成电路板的取放动作，避免人工接触带来的静电损伤、引脚碰歪等问题。从结构布局来看，协作臂采用立柱式安装方案，底部固定座预留了标准安装孔位，可直接锁附在铝型材工作台台面或者设备机台的安装面上，立柱高度根据常见产线工位的操作高度设定，保证臂展覆盖范围刚好匹配相邻两个工位的取放点位，不会出现行程冗余或者够不到工位的情况。末端夹具采用和PCB定位孔匹配的销钉式设计，销钉位置对应PCB上4mm孔的孔位分布，取料时销钉精准插入孔位完成定位，依靠夹具的夹紧结构锁定PCB位置，

　　移动过程中不会出现板件偏移、掉落的情况，放料时销钉退出，不会对PCB板面的元器件造成剐蹭。臂体部分采用多关节串联结构，关节处的转动范围经过限位设计，运行时不会超出工位安全边界，避免和周边的测试设备、输送线结构发生干涉，关节内部集成的走线结构把动力线、信号线全部收纳在臂体内部，外部没有裸露的拖链或者线缆，减少产线运行时线缆勾挂的风险。底部的控制箱采用和立柱集成的安装方式，直接固定在立柱底部的安装座上，不需要额外占用控制柜的安装空间，控制箱的接口全部布置在侧面朝向操作侧的位置，方便现场接线调试，接线完成后线缆可以顺着立柱侧面的走线槽固定，整体布线整洁。在实际产线应用中，这套设备可以直接对接现有PCB生产线的工位布局，

　　不需要对原有产线做大规模改造，只需要在两个工位之间的空位完成立柱固定，调试好取料点、放料点的坐标位置就可以投入使用，相比传统的桁架式搬运机构，协作臂的部署灵活性更高，后续产线调整工位位置时，只需要重新标定点位就可以适配新的工位布局，不需要重新搭建安装机架。夹具部分的销钉采用快换结构设计，当需要适配不同孔位分布的PCB板时，只需要更换对应孔位的销钉安装板就可以完成夹具切换，不需要更换整个末端执行器，切换过程不需要复杂的调试，销钉安装板的定位基准和臂体末端法兰的基准统一，更换后重复定位精度可以满足PCB取放的要求。臂体的运行速度可以根据产线节拍调整，在搬运过程中经过人员操作区域时会自动降速，保证现场操作人员的安全，

　　同时运行过程中的振动控制在合理范围内，不会因为臂体振动导致PCB上的贴片元器件出现脱落或者虚焊加重的问题。从安装边界来看，整套设备的水平投影范围控制在1.2米直径的圆形区域内，垂直方向的最高点距离安装面的高度不超过1.6米，适合大部分电子组装车间的层高要求，不会和车间顶部的照明、风管等设施发生干涉，底部固定座的承重要求不高，普通的铝型材工作台或者钢制台面都可以满足安装强度要求，不需要额外做地基加固。在功能设计上，这套设备除了基础的点对点取放动作，还可以根据工位需求增加路径停留动作，比如在取料后增加视觉检测位的停留，配合视觉系统完成PCB外观检测后再放到放料点位，也可以对接产线的MES系统，根据生产指令切换不同的取放程序，适配不同型号PCB的生产需求。
