F1与VOG-17手榴弹结构三维建模

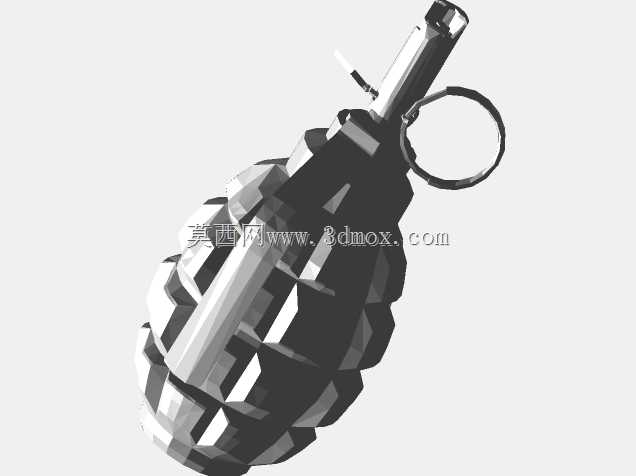

　　本次建模的两款手榴弹结构，分别对应苏系经典防御型F1手榴弹与VOG-17枪挂榴弹，建模过程完全参照实物测绘的结构比例还原，未做夸张化艺术修改，可用于装备结构教学、战术模拟场景搭建、军工科普展品开发等场景。从实际用途来看，F1作为防御型杀伤手榴弹，主要依托破片实现杀伤效果，设计时优先保证弹体破片的均匀散布范围，弹体外层的预制刻槽结构是建模的重点，每一处刻槽的深度、角度都对应破片形成的撕裂边界，建模时需要保证刻槽根部的圆角过渡，避免应力集中导致的破片成型偏差，同时弹体的卵形轮廓需要匹配握持时的人体工学弧度，保证投掷时的脱手稳定性。VOG-17作为枪挂式榴弹，结构上需要适配榴弹发射器的膛线定位，弹体的圆柱段直径公差控制是建模核心，

　　需要保证与发射器膛口的配合间隙在合理范围，同时弹体头部的引信安装座需要预留足够的装配定位面，保证引信旋合后的同轴度，避免发射过程中出现引信偏斜导致的失效问题。从设计思路来看，两款弹药的结构都遵循军工产品的可靠性优先原则，所有棱角位置都做了安全圆角处理，避免携行过程中勾挂装具，引信保险机构的结构还原是建模的难点，保险握片、拉环、保险销的配合间隙需要严格参照实物尺寸，拉环的环形直径需要匹配成年人手指的操作空间，保险销的插拔阻力对应的配合过盈量也在建模时做了结构体现，保证模拟操作时的动作逻辑与实物一致。外形尺寸方面，F1手榴弹的全弹长度控制在单兵单手握持的舒适范围内，弹体最大直径适配常规携行袋的尺寸，不会出现携行时的突出剐蹭；

　　VOG-17的全长匹配枪挂榴弹发射器的装填长度，弹尾的闭气环结构做了等比例还原，保证发射时的闭气效果模拟准确。安装边界上，两款弹药的引信与弹体的连接螺纹都采用了标准军工螺纹规格，建模时还原了螺纹的旋合长度，保证引信装配后的连接强度，弹体底部的密封槽结构也做了细节还原，对应实弹的密封防潮需求。在结构细节处理上，F1弹体的预制破片槽采用了阵列式分布，每一块破片的质量偏差控制在合理范围，保证杀伤半径内的破片覆盖密度，弹体内部的装药腔轮廓做了等壁厚设计，避免壁厚不均导致的破片大小差异过大；VOG-17的弹体预制破片采用了钢丝缠绕预制结构，建模时还原了缠绕层的厚度与弹体的结合结构，同时弹体的定心部位置做了高光洁度的表面模拟，

　　对应实弹发射时的导向需求。两款模型的结构拆分都遵循实弹的装配逻辑，可单独拆分出引信、弹体、保险机构、装药腔等独立部件，方便用于结构拆解教学，也可导入动力学仿真软件做投掷、发射过程的运动模拟，所有配合面的间隙都按照实际装配公差设置，不会出现干涉问题，对于结构过渡位置的圆角、倒角都做了精细化处理，避免3D打印或者渲染时出现尖锐棱角的失真问题。
