弹盘供弹班用自动武器外观结构

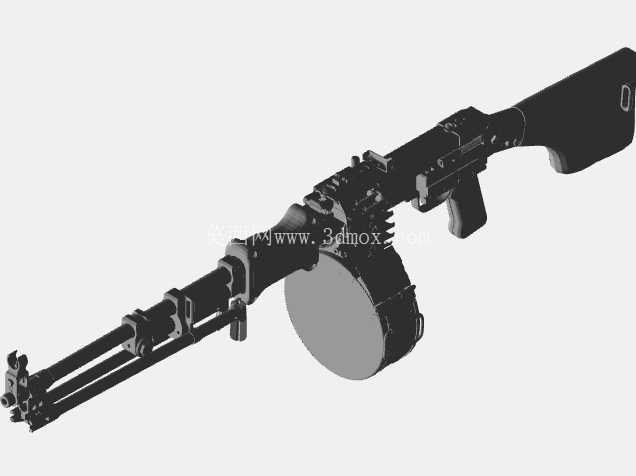

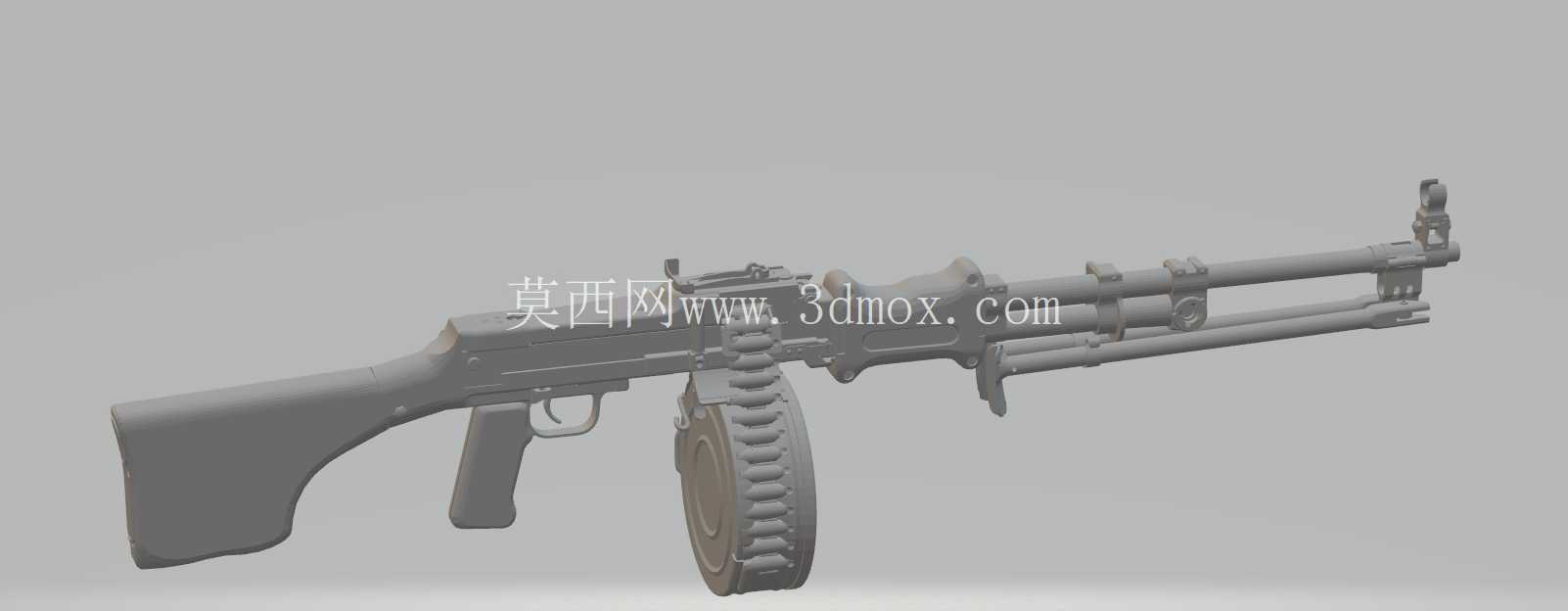

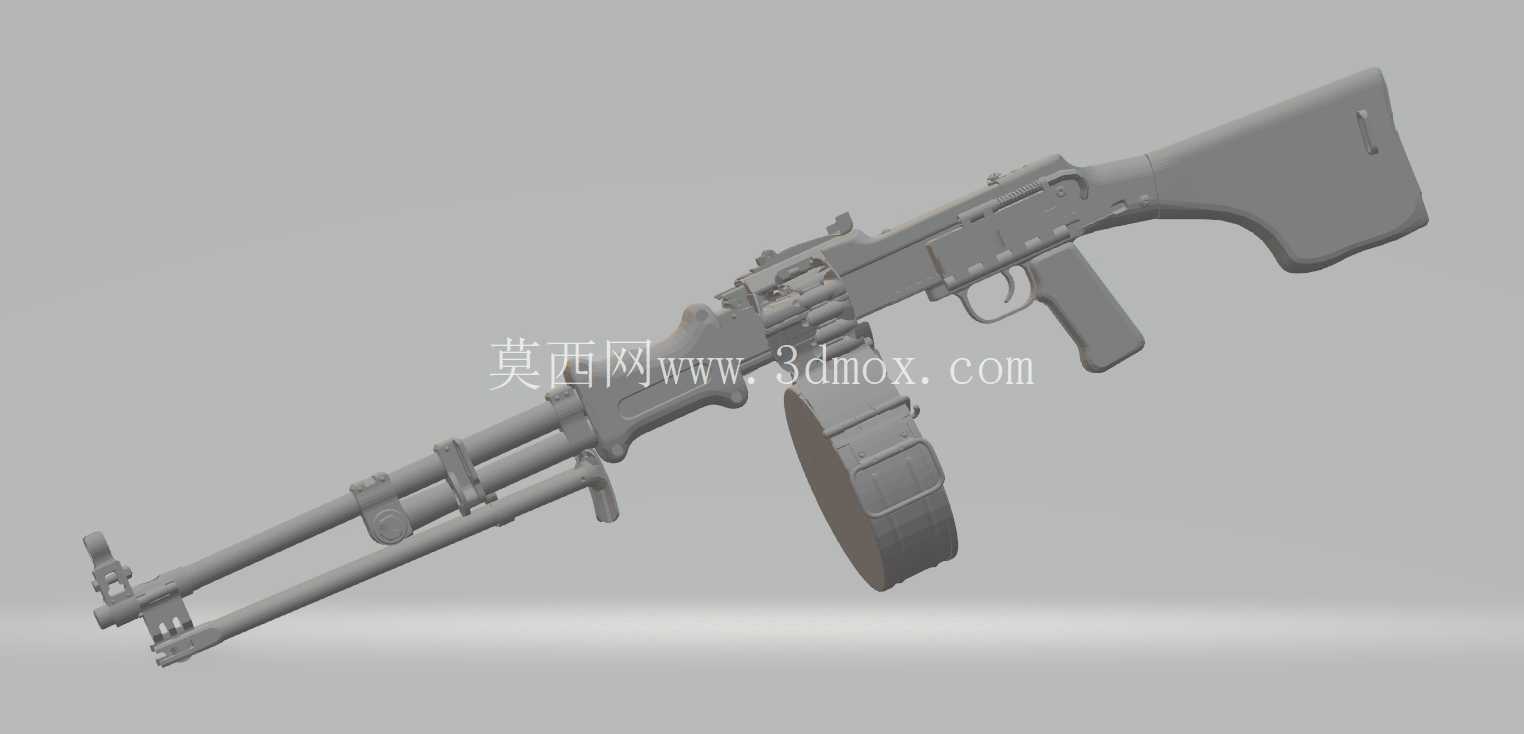

　　该三维作品呈现的是一型采用弹盘供弹方式的班用自动武器外观结构，整体由长枪管组件、导气调节部位、机匣主体、圆盘弹仓、握把、扳机护圈、固定枪托、机械瞄具及两脚支撑部位等组成。模型以灰阶材质表现各部件轮廓，重点还原了武器在侧向展示状态下的比例关系、装配边界和外部机构层次，适合用于装备展示、结构认知、场景布置以及武器外形方案校核。

　　从实际用途看，这类自动武器主要面向班组伴随火力支援场景，强调持续射击、携行转换和阵地依托之间的平衡。长枪管布局有利于获得较稳定的弹道指向，前方护木与导气结构沿枪管轴线布置，使自动机工作时的受力路径尽量贴近枪身主轴。枪管下方设置可折叠支撑件，在卧姿或依托掩体射击时能够降低射手持握负担，并提高连发状态下的枪口稳定性；携行或近距离转移时，支撑件可收拢，减少外伸部件对动作的干扰。

　　弹盘供弹是该外形中最具识别度的部分。圆盘状供弹具位于机匣下方偏前位置，体量明显大于常规盒式弹匣，其圆弧外廓与机匣、护木形成连续的视觉重心。建模时需要重点处理弹盘与机匣进弹口之间的衔接关系，包括供弹具上沿轮廓、锁紧区域、壳体厚度以及与扳机护圈之间的空间避让。若用于进一步结构深化，弹盘内部还需考虑弹药环形排列、托弹转动、导引路径和供弹口过渡等问题；外观模型虽然不展开内部运动件，但外部尺寸必须为后续机构预留合理包络，否则在装配阶段容易出现弹盘与握把、护木或机匣下缘干涉的情况。

　　机匣部分是全枪的装配核心，枪管、供弹具、发射控制组件、枪托和瞄具均围绕该区域建立基准。外形上可见机匣上部的瞄准接口、后部与枪托的连接段、下部与发射组件的结合面，以及侧面用于表现拆装关系的分块轮廓。对于三维建模人员而言，机匣不宜仅作为单一实体处理，应按照实际装配逻辑拆分出左右壳体、盖体、连接销位置、操作件区域和局部加强结构。这样在渲染时能够通过边线和台阶面体现制造与维护特征，也便于后续开展剖面展示或运动机构演示。

　　枪托采用固定形态，向后延伸并形成肩部抵靠面，其线条从机匣尾部逐渐展开，轮廓兼顾贴腮和抵肩稳定性。枪托与机匣的连接区域需要保留足够的结构高度，以承受自动射击过程中的后坐载荷；托底部位的外廓应略宽于托身，使抵肩接触面积更合理。握把位于机匣后下方，姿态接近竖直并带有轻微前倾，便于射手在握持时保持食指与扳机之间的自然角度。扳机护圈环绕扳机区域，既形成防护，也明确了发射控制组件的下部边界。

　　前部枪管组件采用细长比例，枪口部位保留准星和枪口装置外形，护木周围通过多段环状或筋状结构表现散热与固定关系。导气部位位于枪管下方并靠近护木前端，外形上与枪管平行，体现自动方式中利用火药燃气驱动自动机循环的设计思路。前准星与后部照门共同构成机械瞄准基线，建模时应保证两者在枪身上方的高度关系协调，照门位于机匣后上方，准星靠近枪口，连线应与枪管轴线保持稳定的相对位置。

　　尺寸与安装边界方面，整体模型沿枪管轴线方向展开，长度主要由枪管和固定枪托决定；高度方向的最大包络来自下方弹盘与上方瞄具，宽度方向则集中在机匣、弹盘和枪托托底区域。若将该武器放入载具、阵地、人物握持或训练场景，需要重点检查弹盘下缘离地间隙、枪托尾部与支撑面的关系、护木下方支撑件展开角度，以及瞄具上方是否被场景构件遮挡。侧向展示时，圆盘供弹具会显著增加视觉厚度，布置动画镜头或展台时不能按普通盒式弹匣武器的空间宽度估算。

　　设计思路上，该结构把持续供弹能力布置在枪身重心附近，使大容量供弹具不至于过度远离握持区域；长枪管、固定枪托和前部支撑件共同服务于连发射击的稳定性，而机匣侧面的分块轮廓则反映了武器在生产、保养和故障排除时的拆装需求。模型在外观层面保留了大量机构特征，但没有刻意加入细碎纹理，因此更适合作为结构比例参照、装备场景资产和进一步细化设计的基础。对于从事三维结构设计的人员，可在此基础上继续补充自动机运动关系、供弹具内部层次、销钉定位位置、表面处理分区以及人机握持姿态检查，从而使外观模型向可用于工程演示的完整数字样机推进。
