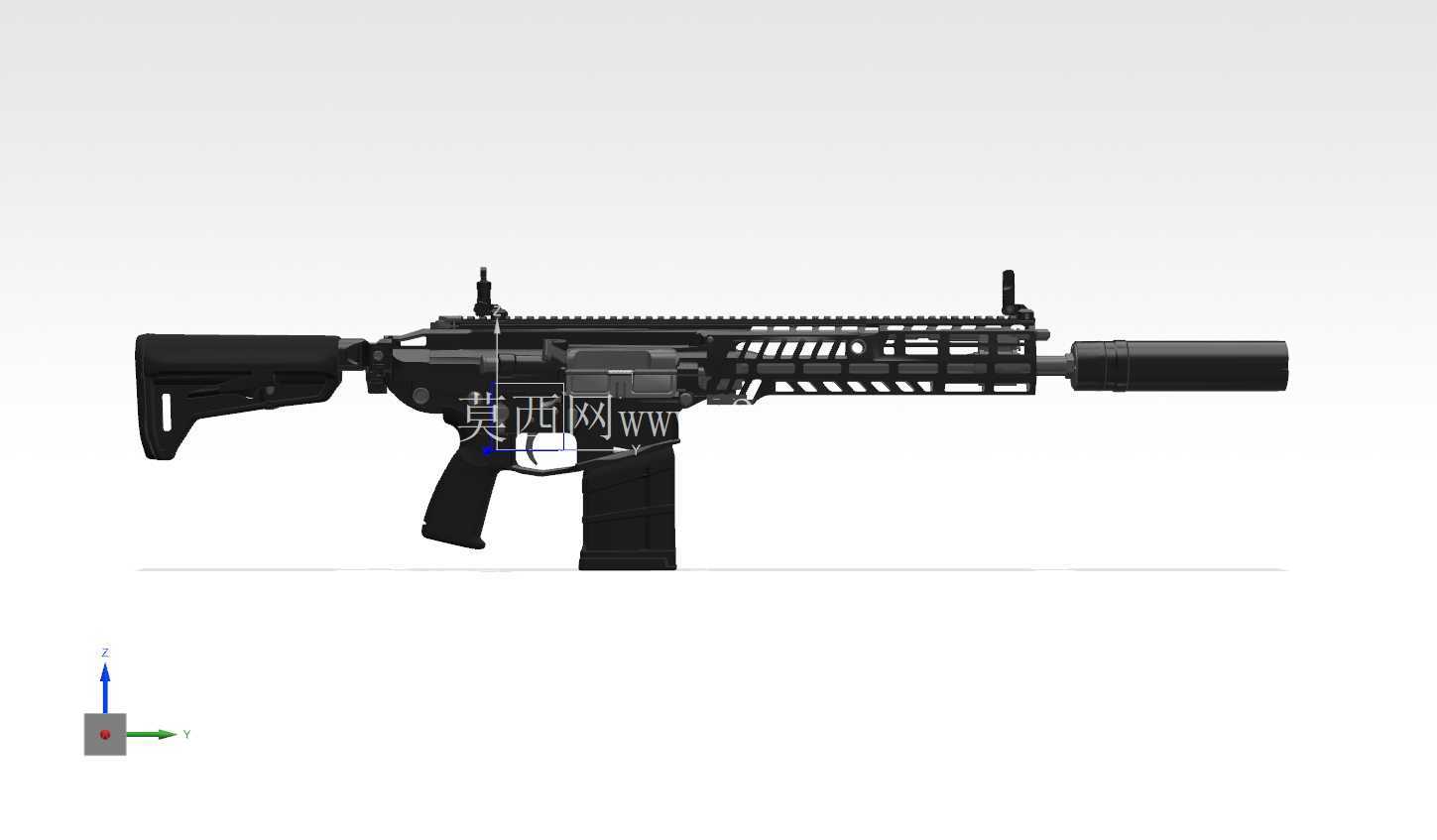

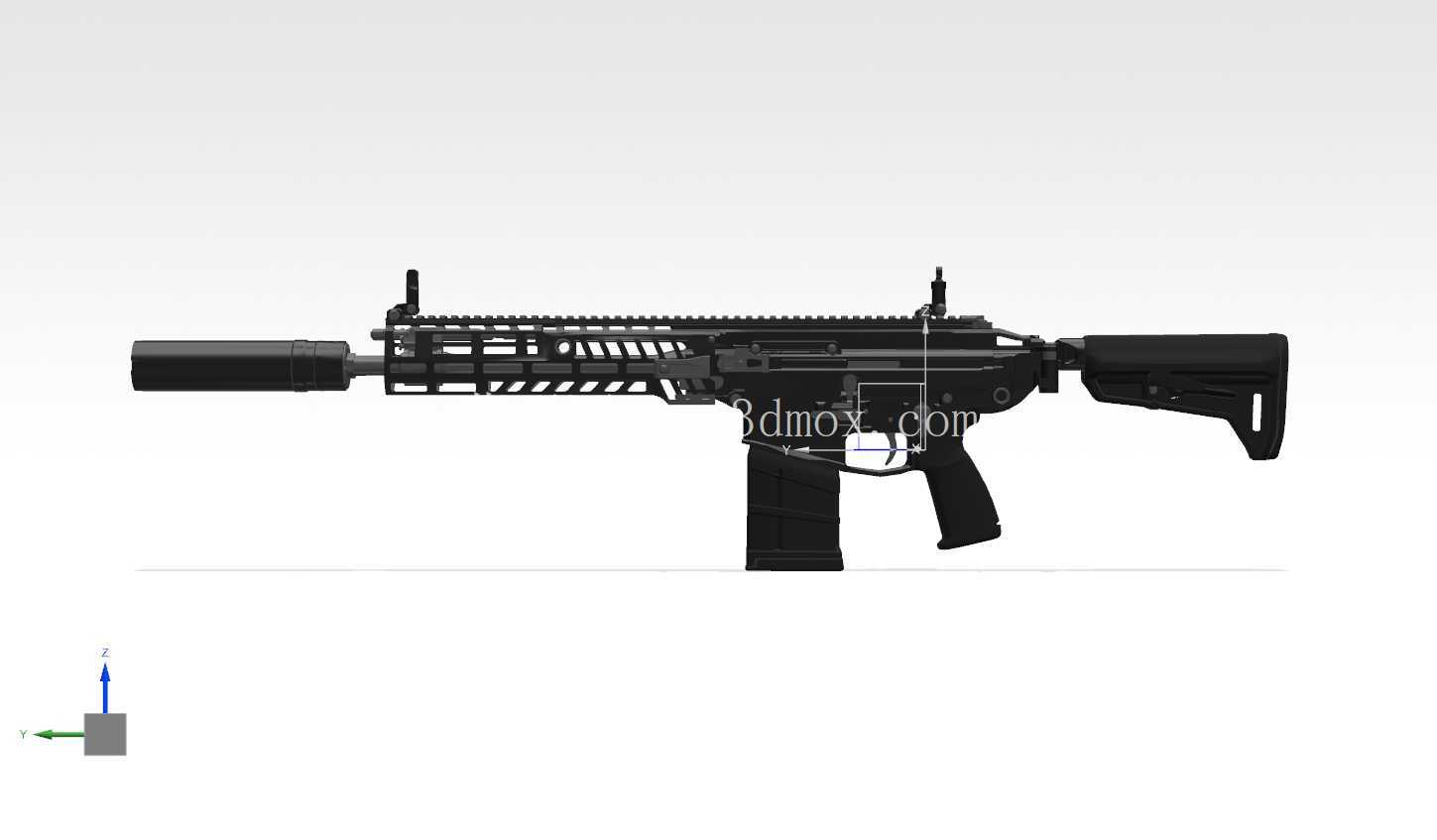

西格绍尔XM7突击步枪精细三维结构

　　本次呈现的XM7突击步枪三维结构，完全参照实装枪械的工程逻辑搭建，覆盖从枪口装置到枪托底板的全组件装配关系，可直接用于轻武器结构教学、战术模拟场景搭建、装备展示类项目的二次开发。从实际应用场景来看，该结构可适配军警战术仿真训练系统的装备库搭建，为虚拟场景中的单兵武器交互提供精准的结构支撑，也可用于轻武器科普类内容的可视化制作，让受众直观理解新一代突击步枪的结构逻辑，同时还能为影视、游戏类的写实道具建模提供基准参考，避免常规枪械建模出现的结构错位、比例失调问题。

　　从功能特性维度拆解，模型完整还原了XM7的核心功能结构：枪口部分的消音装置采用快拆结构设计，还原了实枪上的锁紧卡槽与定位凸台，装配时可通过旋转卡扣实现与枪口装置的快速固连，消音腔内的隔板结构也做了分层还原，能直观展示消音过程的气流路径；护木部分采用M-LOK扩展接口设计，所有导轨槽的尺寸、间距均参照实装标准，可兼容各类战术附件的装配，包括战术灯、激光指示器、前握把等常用配件，护木内部的隔热层结构也做了独立建模，还原了双层结构的隔热设计逻辑；机匣部分区分了上下机匣的铰接结构，还原了弹匣释放钮、快慢机、抛壳窗的活动空间预留，拉机柄的往复运动路径在模型中做了无干涉验证，所有活动部件的行程范围均符合实枪操作逻辑；供弹部分的弹匣采用双排双进结构设计，内部托弹簧、托弹板的结构均做了还原，可直观展示供弹过程的托弹行程；枪托部分采用可伸缩调节设计，还原了多档位定位的卡槽结构，贴腮板的高度调节结构也做了独立呈现，枪托尾部的缓冲垫采用分层结构，还原了后坐缓冲的材质分层逻辑。

　　设计思路上，整个建模过程遵循自顶向下的装配逻辑，先确定全枪的核心基准轴线，以枪管内膛轴线为全局装配基准，依次排布枪口装置、导气箍、护木、机匣、枪托组件的位置，所有组件的装配公差均控制在实枪的工程公差范围内，避免出现组件干涉、装配错位的问题。针对不同部件的材质特性，建模时做了结构区分：金属部件的棱角做了符合机加工工艺的倒角处理，避免出现不符合加工逻辑的尖锐直角；聚合物部件的表面做了细微的纹理预留，可在后续渲染阶段直接赋予防滑纹理材质；活动部件之间均预留了合理的配合间隙，比如快慢机与机匣的转动间隙、枪托伸缩的滑动间隙，完全符合机械装配的间隙配合要求。

　　外形尺寸与安装边界方面，全枪长度参照实枪的伸展状态尺寸还原，枪管长度、护木长度、枪托收缩/伸展的长度差均严格对应实装参数，所有扩展接口的尺寸均符合北约标准战术附件的安装规范，比如皮卡汀尼导轨的槽宽、齿距均为标准尺寸，可直接适配标准规格的战术附件模型装配；全枪的重心位置按照实枪的重心分布做了结构配重的对应还原，在做物理仿真时可复现真实的持枪重心感受；各部件的安装定位均有对应的定位结构，比如护木与机匣的连接销、枪管与机匣的固定节套，所有连接结构的位置、尺寸均与实枪一致，可实现拆解动画的精准制作，不需要额外调整结构位置。

　　从结构设计的细节来看，导气系统的调节装置也做了完整还原，导气孔的大小调节档位、气体调节器的转动定位结构均有呈现，可直观展示不同导气量档位的气流路径切换逻辑；扳机组件的内部结构虽做了适当简化，但保留了扳机、阻铁、击锤的联动关系，可用于演示击发过程的传动逻辑；抛壳窗的防尘盖做了可转动的结构预留，可模拟射击时防尘盖自动弹开的动作。整个模型的所有部件均做了独立命名与分层管理，不同材质的部件分属不同的选择集，方便后续做材质赋予、动画制作、结构拆解等操作，不需要重新拆分组件。
