CA6140车床用逆向设计换挡齿轮盘

项目分类:机床 发布时间:2024-01-26 ID:724621

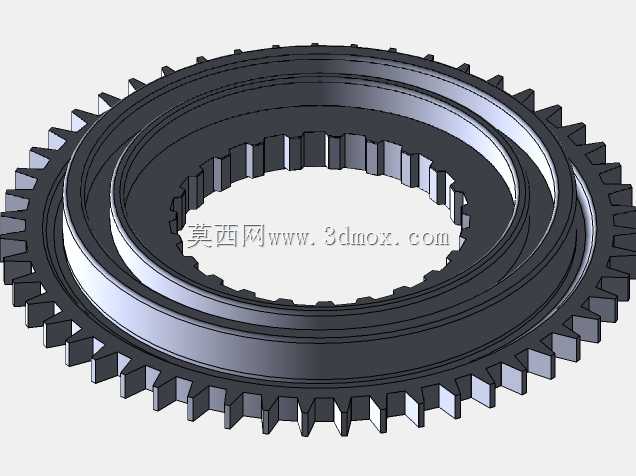

  • CA6140车床用逆向设计换挡齿轮盘

  这款齿轮盘是CA6140普通车床主轴箱变速机构的核心传动零件,日常加工场景中,车床主轴转速的切换、正反转传动的衔接都要依靠这类齿轮盘与相邻花键轴、同步齿套的配合完成,车间里常年满负荷运转的老车床,变速打齿、换挡卡滞的故障十有八九都出在这类啮合零件的磨损上,很多时候原厂配件采购周期长、适配精度参差不齐,采用逆向工程复刻优化的零件反而能更好匹配在用设备的实际磨损间隙。

  从结构设计来看,零件外圆周布置渐开线直齿,齿形参数完全匹配原车床主轴箱内对应啮合齿轮的模数、压力角与齿宽,齿向修形量参考了在用旧件的磨损痕迹做了微调,避免新件装配后出现啮合干涉、传动异响的问题;内孔采用矩形花键结构,花键的定心方式、齿槽公差都严格对应配合轴的花键参数,保证换挡时齿套能顺畅滑移,不会出现卡滞、脱挡的情况;齿轮盘中间的环形台阶面是同步摩擦面,表面粗糙度、平面度公差都控制在合理范围,换挡时能快速完成转速同步,减少打齿风险。

  做逆向建模的时候,首先要对磨损的旧件做全尺寸扫描,区分零件的原始设计尺寸和长期使用产生的磨损量,比如齿面的磨损凹陷、花键槽的挤压变形、端面的磕碰痕迹都要在建模时剔除,还原零件的原始设计基准,同时结合实际装配的间隙要求,对容易出现应力集中的齿根圆角、台阶过渡处做优化,避免零件在频繁换挡的冲击载荷下出现断裂。

  安装边界方面,齿轮盘的轴向定位尺寸完全匹配原主轴箱内的卡簧槽、隔套位置,装配后轴向窜动量控制在0.02-0.05mm之间,既不会因为间隙过大出现传动窜动,也不会因为间隙过小导致转动卡滞;径向配合公差按照IT7级精度控制,与花键轴的配合间隙兼顾滑移顺畅度和传动同轴度,外齿与啮合齿轮的侧隙控制在0.08-0.15mm,保证正反转切换时的空程量在合理范围,不会影响加工时的螺纹进给、端面车削精度。

  实际使用场景中,这类齿轮盘要承受主轴变速时的瞬时冲击载荷,尤其是车床在低速重切削工况下换挡,齿面接触应力、花键的挤压应力都处于较高水平,逆向设计时在还原原零件结构强度的基础上,对齿根的过渡圆角做了微小优化,降低应力集中系数,同时建模时严格保证齿形的渐开线轮廓精度,避免啮合时出现偏载,延长零件的使用寿命。不同于全新设计的传动零件,这类基于在用设备旧件逆向开发的齿轮盘,不需要改动原有主轴箱的任何其他零件,直接替换磨损的旧件即可完成维修,装配后不需要额外调整啮合间隙,就能恢复原车床的变速性能,对于设备维修、机床改造场景来说,能大幅缩短停机时间,降低维修成本。建模过程中还要注意零件的动平衡特性,由于齿轮盘是高速旋转部件,圆周方向的壁厚差、齿距累积误差都要控制在公差范围内,避免高速运转时出现振动,影响主轴的回转精度,进而导致加工工件出现表面振纹、圆度超差的问题。
