CA6140机床防护面罩模具结构设计

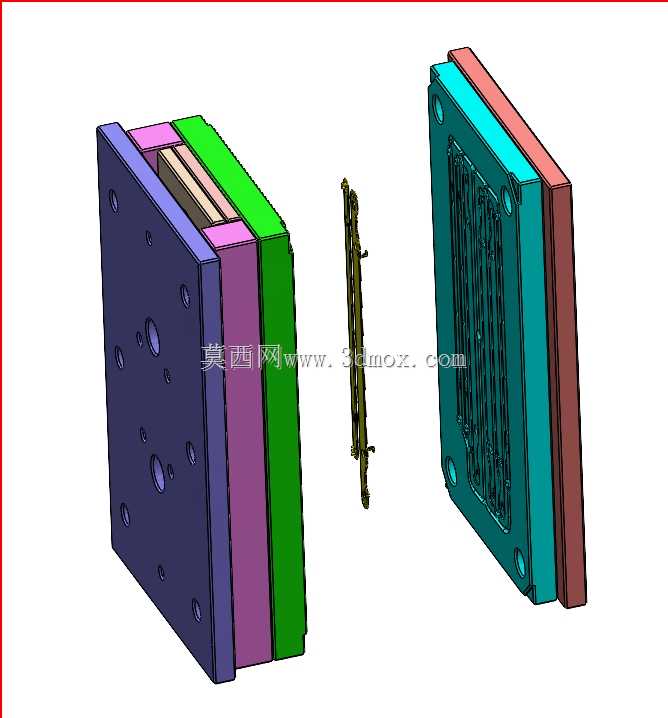

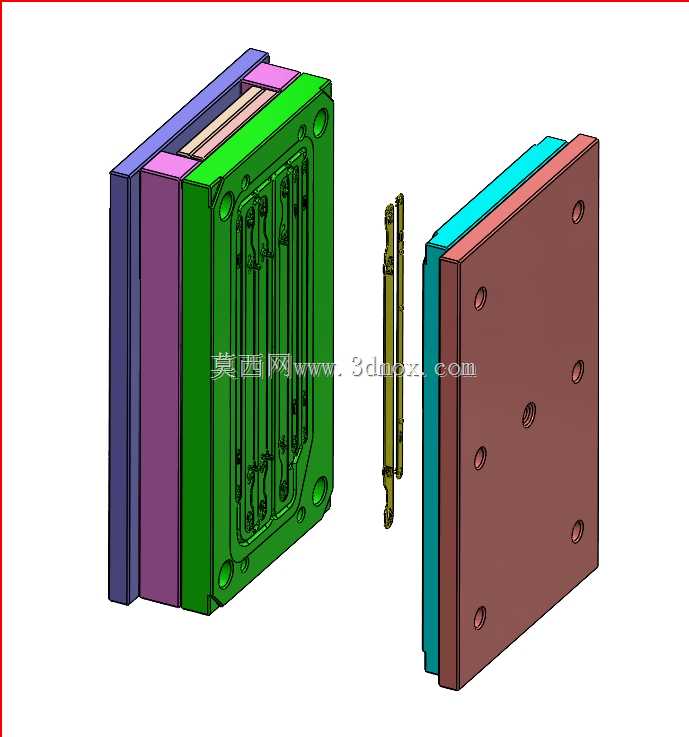

　　这套三维结构对应普通卧式车床CA6140的操作防护面罩成型模具，在机床日常加工场景中，这类面罩是卡盘、主轴旋转区域的核心安全防护部件，主要作用是阻挡车削过程中飞溅的高温切屑、切削液，避免操作人员被飞溅物划伤，同时也能在工件装夹意外松脱时起到一定的格挡作用，降低设备操作的安全风险。从模具的拆分结构来看，整套模架采用标准两板模基础结构做适配调整，型腔部分完全匹配面罩的曲面外形与安装卡扣位，考虑到面罩本身是半透明PP材质的薄壁件，型腔表面做了对应抛光处理预留，避免成型后表面出现流痕、缩印影响观察视线。设计过程中首先明确了面罩在机床上的安装边界：面罩通过侧边的两个铰接销轴与床身的防护罩支架连接，开合角度需要覆盖0到120度的操作区间，

　　因此模具上对应铰接轴的安装柱位做了同轴度公差预留，保证成型后两个轴孔的同轴度误差控制在0.05mm以内，避免安装后出现开合卡滞的问题。模具的进胶点设置在面罩非观察面的侧边位置，采用侧浇口进胶，避免进胶痕迹残留在透明观察区域影响使用视野，冷却水道围绕型腔轮廓做环绕布置，距离型腔壁的距离保持在12到15mm之间，保证PP材质充模后冷却均匀，减少薄壁件的翘曲变形量，毕竟面罩安装后需要和床身防护边保持均匀的3mm间隙，变形量过大会出现开合干涉或者防护缝隙过大的问题。整套模具的导柱导套设置在模架四个角位，其中两个角位做了偏置设计，避免上下模装反损坏型腔，顶出结构采用顶针+推块结合的方式，对应面罩的边缘加强筋位置布置顶针，

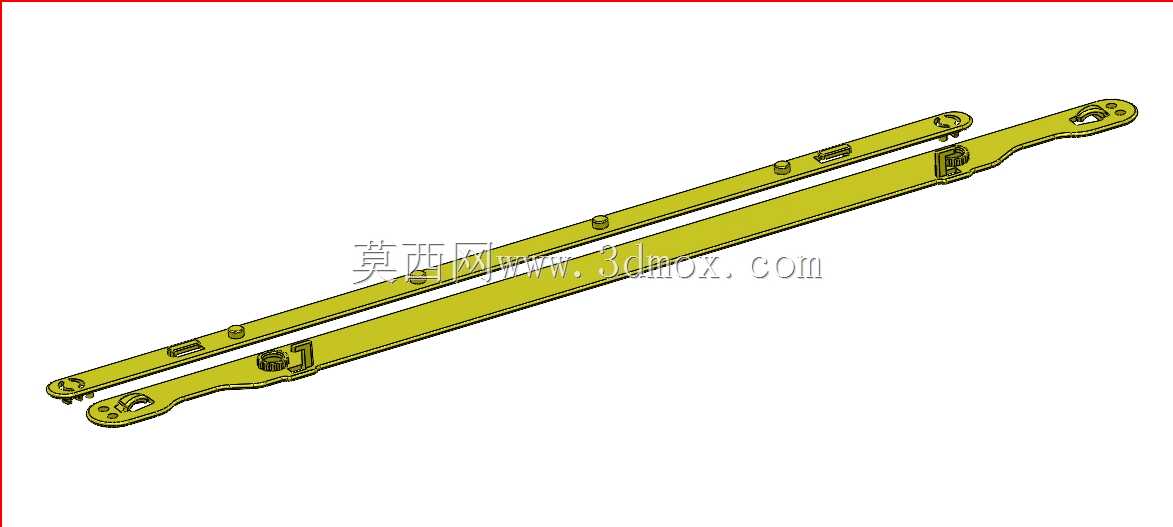

　　透明观察区域不设置顶出结构，避免顶出痕迹影响表面透明度，推块对应铰接轴柱位，保证柱位成型后顶出受力均匀，不会出现顶白、断裂的问题。在实际生产适配中，这套模具适配160吨规格的卧式注塑机，模架的安装孔位、定位圈尺寸都匹配对应机型的安装标准，不需要额外做改装即可上机生产。从结构细节来看，模具上还设置了两个细长的成型镶件，对应面罩侧边的导向滑槽结构，这个滑槽是面罩开合时的导向限位结构，镶件采用单独的快拆结构设计，后续生产中如果出现磨损、拉伤，可以快速更换镶件，不需要整套模具返修，降低维护成本。型腔部分的加强筋对应位置做了0.5度的脱模斜度，筋位厚度控制在壁厚的0.6倍，避免筋位背面出现缩痕影响面罩外观，

　　同时加强筋的布置完全匹配面罩安装后的受力方向，在面罩受到意外冲击时，筋位可以分散受力，避免面罩整体碎裂。考虑到机床加工车间的使用环境存在切削液、机油腐蚀的情况，面罩材质选用耐化学腐蚀的PP材质，模具的成型面也做了对应的镀铬处理预留，提升模具表面的耐磨性与抗腐蚀能力，延长模具的使用寿命。整套结构在设计时也兼顾了生产效率，开模行程控制在200mm以内，刚好满足面罩的脱模距离要求，不会因为开模行程过大浪费成型周期，冷却系统的流量设计也匹配PP材质的冷却速率，将单模成型周期控制在30秒以内，满足批量生产的效率要求。
