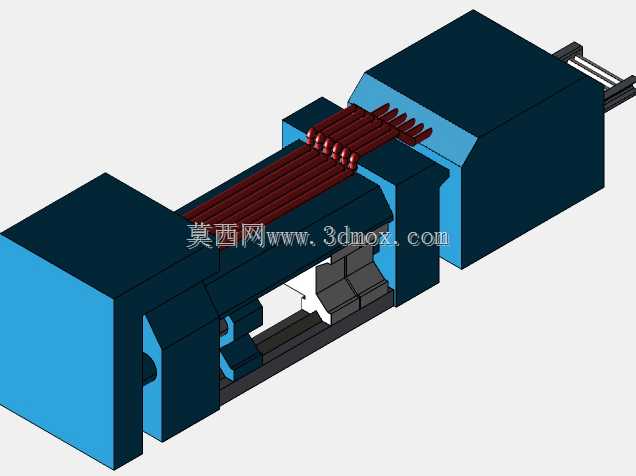

金属型材卧式挤压加工设备三维结构

　　在金属型材加工的生产场景中，这类卧式挤压设备承担着将固态金属坯料通过模腔压制成特定截面型材的核心工序，常见于铝型材、铜排、特殊合金棒材的量产车间，是有色金属压延加工环节的核心成型装备。从结构布局来看，设备采用卧式长床身设计，主施压单元布置在床身左侧，内置主压油缸与挤压杆组件，挤压杆的运动轴线与模座、出料辊道保持严格同轴，整套施压组件的安装基准面经过精加工处理，同轴度公差控制在0.1mm/m范围内，避免挤压过程中出现偏载导致的模具损耗、型材弯曲问题。中间段为坯料加热与容料腔体，外部包覆保温隔热层，可减少坯料温降，保证金属在挤压过程中保持合适的塑性变形温度，模座区域设计有快换结构，可根据生产的型材截面快速更换对应模具，

　　换模过程无需大规模拆卸床身组件，适配多规格小批量的型材生产需求。右侧为出料承接辊道，辊道采用分段式耐磨辊轮设计，辊轮间距根据挤出型材的最小截面刚度调整，避免高温状态下的型材出料后出现下垂变形，辊道的输送速度与主压杆的进给速度做联动匹配，保证挤出型材的张力稳定，不会出现拉细或堆料问题。设备的液压管路沿床身侧面的走线槽布置，管路转弯处采用大半径弯头，减少液压油的流动阻力，同时预留足够的管路伸缩余量，避免设备运行过程中管路受振动拉扯出现渗漏。从安装边界来看，整套设备的水平安装长度需结合挤出型材的定尺长度预留足够空间，设备基础需做预埋地脚处理，主施压单元下方的基础承载能力需满足最大挤压力的1.5倍冗余要求，避免长期满负荷运行出现基础沉降。

　　在功能设计上，设备的挤压速度可根据不同金属材料的变形特性做无级调节，针对硬铝合金这类变形抗力大的材料，采用低速高压的挤压参数，针对纯铝、紫铜这类塑性较好的材料，可适当提高挤压速度提升生产效率。模座位置设计有过载保护结构，当挤压力超过设定阈值时，会自动触发泄压保护，避免模具爆裂、设备结构过载损坏。设备的操作侧预留了足够的维护空间，方便操作人员定期检查挤压杆的磨损情况、清理模座残留的金属余料、更换密封组件，日常维护点都布置在操作人员可触及的高度范围，无需额外登高作业。在三维建模过程中，这套结构完整还原了各部件的装配关系，挤压杆与容料腔的配合间隙、模座与床身的定位销位置、辊道的安装高度差都按照实际工程参数做了还原，可直接用于设备布局规划、维护培训、结构改进参考，也可作为同类挤压设备设计的参考蓝本，帮助设计人员快速梳理卧式挤压设备的结构逻辑，减少前期方案设计的重复工作量。
