工业暗装防水电源插座结构设计

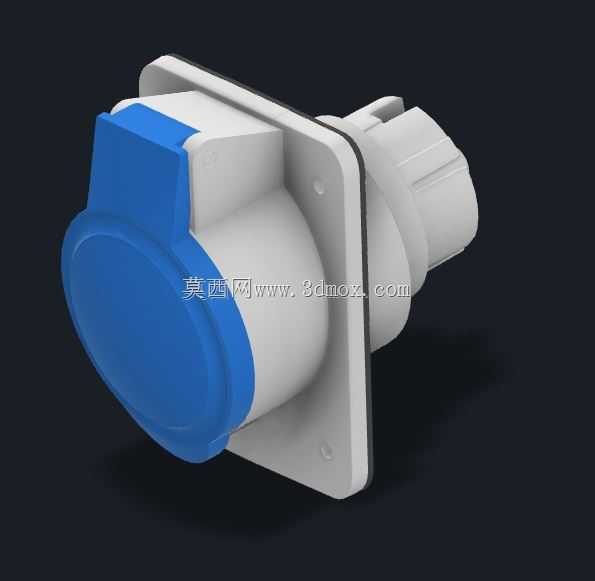

　　这款暗装式工业电源连接器，主要面向车间生产设备、户外临时供电回路、港口装卸设备、工程施工配电场景的固定式供电接驳需求，作为柜体、设备面板侧的电源输入接口使用，能够在多尘、存在喷淋水的工况下稳定完成电力传输，避免常规民用插座在工业场景下接触不良、防护失效的问题。从结构设计逻辑来看，整体采用前后分体式装配结构，前端的蓝色防护端盖与主体基座采用卡扣式连接，非插接状态下端盖完全覆盖插合界面，配合法兰安装面与面板之间的密封胶垫，能够达到IP67级的防护能力，可阻挡粉尘进入接口内部，同时承受任意方向的低压喷水冲刷而不出现内部进水短路的问题。安装法兰采用方形带圆角的结构设计，四个角预留沉头安装孔位，适配M4规格的沉头螺丝固定，

　　安装时从面板正面将插座主体推入预制的安装开孔，从背面通过螺母锁紧或者正面螺丝直接固定在面板上，安装开孔的边界尺寸需要匹配插座主体的圆柱段外径，预留0.2-0.5mm的装配间隙即可，法兰面的厚度控制在3mm，安装后法兰面与设备面板贴合紧密，不会出现凸起剐蹭或者凹陷积灰的问题。后端的线缆接入段采用阶梯式变径结构，适配不同外径的橡套电缆锁紧，内部的接线端子采用铜质镀镍处理，压接后能够保证大电流工况下的接触电阻稳定，避免长期通电出现端子发热氧化的问题。在实际选型应用中，这类插座通常与对应规格的工业插头配套使用，插合时端盖自动向上翻起，插头插入后通过卡扣与插座本体锁定，防止设备运行过程中受线缆拉扯出现松脱断电的情况；

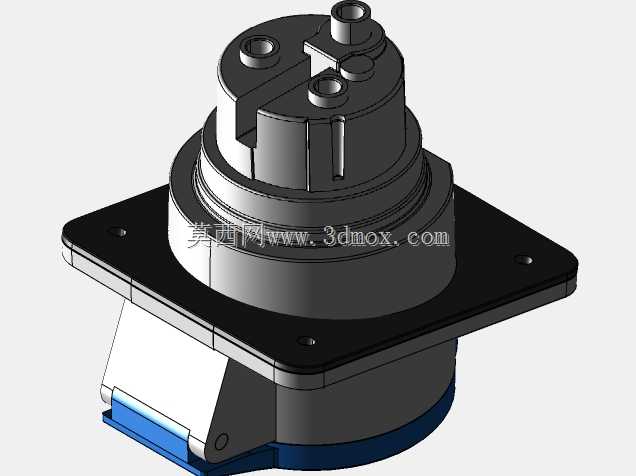

　　拔出插头后端盖在内部扭簧的作用下自动复位，重新覆盖插合面，即使日常运维中忘记手动关闭端盖，也能保证接口的防护性能。从三维建模的细节处理来看，模型还原了实际产品的所有装配间隙，包括端盖与主体的转动配合间隙、法兰密封垫的压缩量预留、接线端子的插拔导向斜面，结构工程师在做设备配电布局时，可以直接调用该模型进行面板开孔排布、线缆弯曲半径校核，避免出现安装干涉、线缆弯折过度的问题。插座主体的外壳采用阻燃PA66材质注塑成型，蓝色端盖部分采用抗老化的改性PC材质，长期暴露在户外紫外线环境下也不会出现脆裂褪色的问题，内部的绝缘基座采用耐温电木材质，能够承受短时过载产生的高温而不出现绝缘击穿。在设备布局设计中，

　　这类暗装插座的突出优势是安装后仅法兰面和端盖露出面板表面，后端整体藏在柜体或者设备内部，不会占用外部操作空间，同时外露部分没有尖锐棱角，避免车间作业人员过往时被磕碰受伤。针对不同的电流等级需求，同结构系列的插座可以更换内部的铜件规格，而外部安装尺寸保持完全一致，这也给设备的系列化设计提供了便利，设计人员只需要预留统一的安装开孔，就可以根据设备的实际功率选配对应载流量的插座型号，不需要重新修改面板的加工图纸。在建模过程中，所有的配合面都做了拔模斜度处理，还原注塑生产的工艺要求，法兰背面的加强筋布局也按照实际产品的受力情况设计，在拧紧安装螺丝时不会出现法兰变形导致密封失效的问题，端盖的密封唇边采用圆弧过渡结构，与主体的接触面做了0.3mm的过盈设计，保证关闭状态下的密封可靠性。
