烟草生产线D325型蒸汽分配歧管结构

　　这套蒸汽分配歧管针对烟草制丝生产线的蒸汽供给需求设计，核心筒体采用D325规格的无缝承压管材制作，主要承担主蒸汽管路来汽的分流、稳压与各支路通断控制功能，适配烟草生产线上烘丝机、加湿回潮设备、加温料罐等多个用汽点位的集中供汽场景，相比单管路直供的布局，能大幅减少车间蒸汽主管的开口数量，降低管路泄漏风险，同时平衡各支路的蒸汽压力波动，避免单点位用汽量变化影响其他工位的蒸汽参数稳定性。

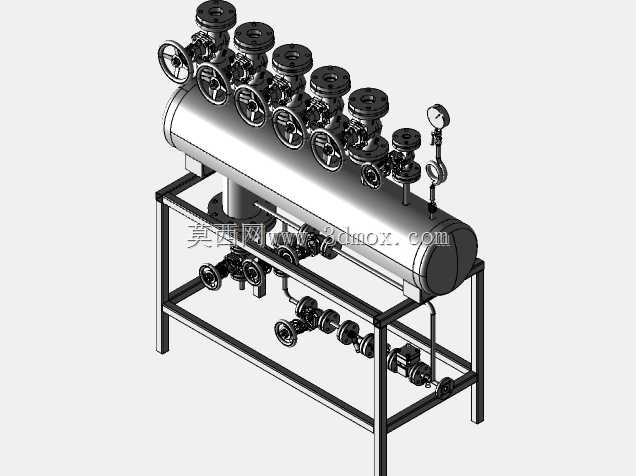

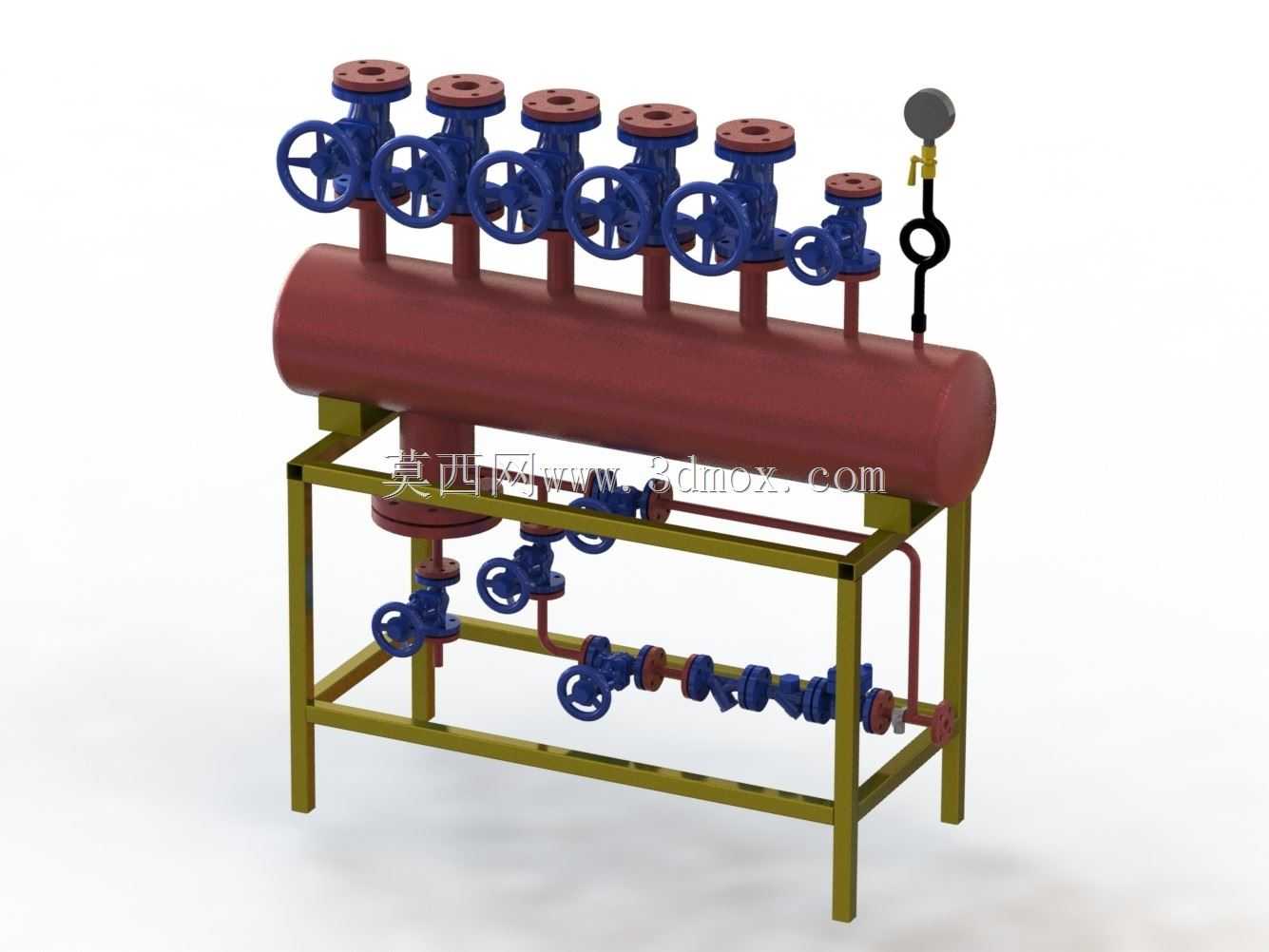

　　从结构布局来看，卧式布置的主筒体底部采用型钢焊接的框架式支架承托，支架支腿预留了地脚螺栓安装孔位，安装时可直接通过膨胀螺栓固定在车间混凝土设备基础上，整体安装边界的宽度控制在1.2米以内，长度不超过1.8米，顶部最高点位（含压力表弯管）距离安装基准面的高度约1.6米，不会占用过多车间竖向通行空间，同时预留了足够的阀门操作空间，操作人员站在地面即可完成所有顶部阀门的启闭操作，无需额外搭设操作平台。主筒体顶部沿轴向均匀布置了6个不同通径的出口支路，每个支路均配置法兰连接的截止阀，可单独控制对应支路的蒸汽通断，适配不同用汽量的设备接口，其中最右侧小通径支路专门用于接装压力表与安全阀组件，压力表通过环形存水弯管与筒体连接，避免高温蒸汽直接冲击压力表簧管造成测量失准或元件损坏，安全阀的整定压力可根据车间供汽压力调整，超压时自动泄放保障筒体承压安全。

　　筒体底部设置了疏水支路与主排污支路，疏水支路由前后两组截止阀、旁路阀以及疏水阀组成，正常运行时前后截止阀全开，疏水阀自动排出筒体内积聚的冷凝水，避免蒸汽带水造成下游设备水击，旁路阀可在疏水阀检修时临时开启直排冷凝水，不影响整条生产线的供汽连续性；主排污阀设置在筒体底部最低点位，可在设备停机维护时完全排空筒体内的残留积水与锈渣，减少筒体内部的腐蚀速率。筒体侧面还引出了一路旁通供汽支路，可用于临时接用蒸汽或者作为备用供汽回路，提升整个供汽单元的冗余能力。

　　建模过程中严格遵循承压管路的设计规范，所有法兰接口的尺寸、螺栓孔分布均匹配对应压力等级的国标法兰参数，阀门的手轮操作空间预留不小于150mm的操作净距，避免相邻阀门操作时出现干涉；管路支架的横梁与立柱采用等边角钢焊接，斜向支撑的布置充分考虑了满水状态下筒体的承重载荷，同时兼顾了管路热胀冷缩的位移余量，避免运行时热应力拉扯支架焊缝。所有管路的转弯处均采用标准弯头衔接，减少蒸汽流动的局部阻力，各个支路的接管角度垂直于筒体轴线，避免出现倾斜应力集中的问题。

　　在实际生产线应用中，这类分汽歧管通常安装在车间蒸汽主管进入生产区域的第一个节点位置，主进汽口从筒体端部或者底部接入，减少蒸汽进入筒体时的直冲扰动，让筒体内的蒸汽流速放缓，更利于汽水分离，提升供给下游设备的蒸汽干度，这一点对烟草生产的工艺稳定性尤为重要——蒸汽干度不足会导致烟丝加湿不均匀、烘丝温度波动大，直接影响成品烟丝的含水率与感官品质。设计时还特意将所有阀门的手轮统一朝向操作通道一侧，日常巡检时可以直观看到各个阀门的启闭状态，开关操作时不需要探身到设备内侧，降低运维人员的操作难度与高温烫伤风险。
