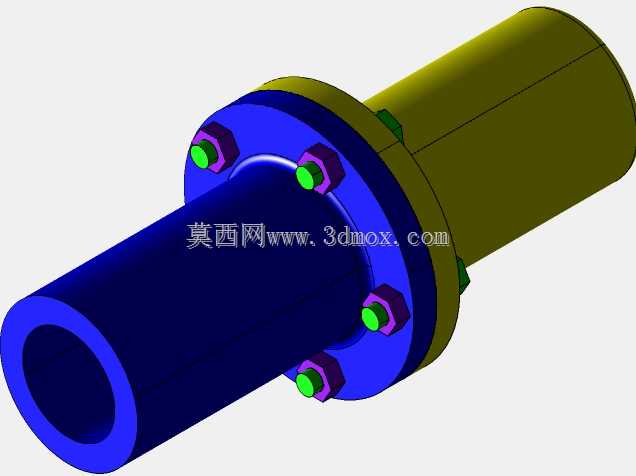

CA6140车床用凸缘式法兰联轴器组件

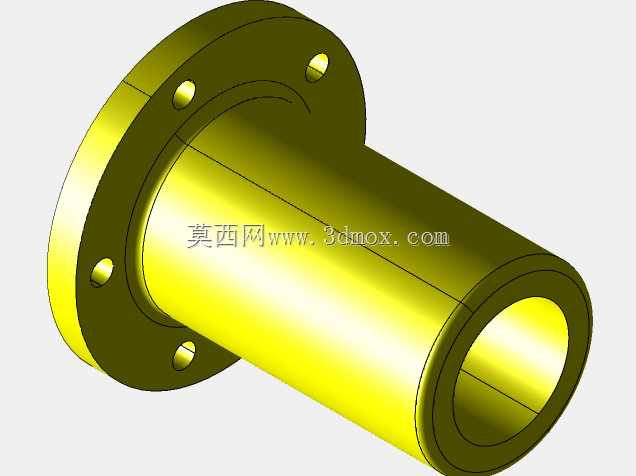

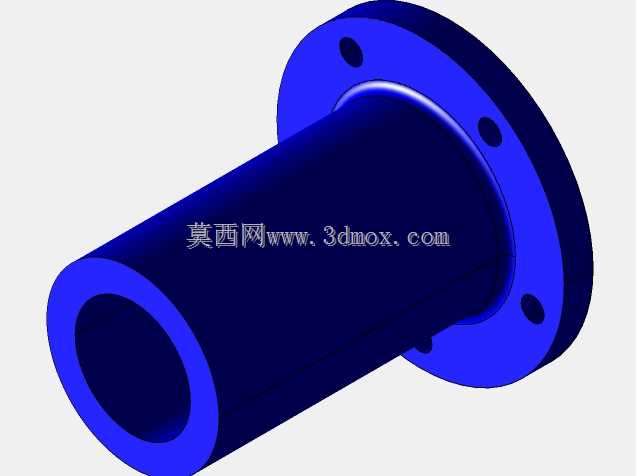

　　在普通卧式车床的主传动链布局中，主轴箱输出端与进给箱、光杠丝杠的动力衔接位置，这类法兰联轴器是应用频次极高的刚性传动部件，区别于带缓冲垫的弹性联轴器，它完全依靠法兰端面的摩擦力与螺栓的剪切力传递扭矩，不存在传动间隙，非常适合CA6140这类普通车床对传动精度保持性有要求、转速中等、冲击载荷较小的传动场景。实际车间装配场景里，这类联轴器的安装容错率比整体式刚性联轴器高很多，两个带毂的法兰盘分别通过过盈配合或者平键连接固定在两根待对接的轴端，法兰盘的止口设计是保证同轴度的核心结构，安装时只要将两个法兰的凸止口与凹止口完全嵌合，就能快速保证两轴的对中精度，不需要反复打表调整，能大幅缩短机床大修或者传动链改造的装配工时。从结构设计逻辑来看，

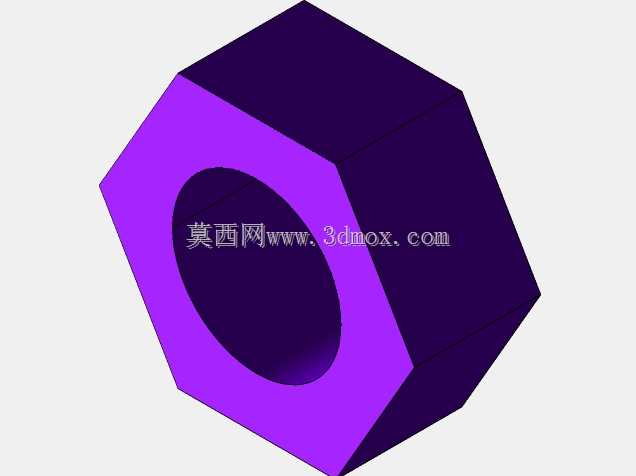

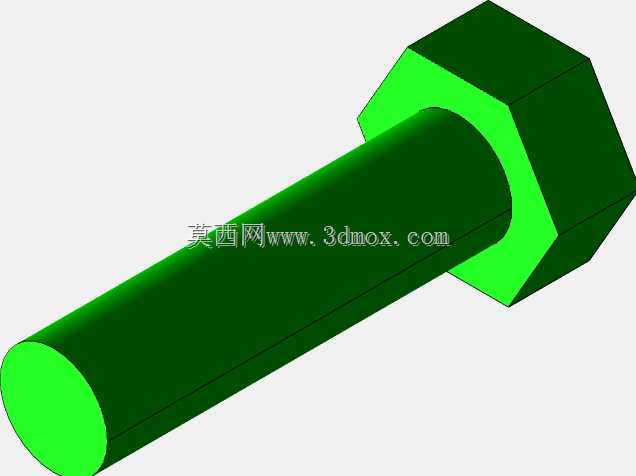

　　这套组件的法兰盘毂部长度做了针对性优化，针对CA6140车床轴端的安装空间，毂部的轴向尺寸刚好覆盖轴端的键连接长度，既不会因为毂部过短导致键连接接触面积不足、传动时出现应力集中压溃键槽，也不会因为毂部过长挤占轴端的轴承安装位或者锁紧螺母的操作空间。法兰盘上的螺栓孔采用铰制孔设计，配套的螺栓与螺栓孔为过渡配合，相比普通间隙配合的螺栓连接，铰制孔螺栓能直接承受横向载荷，不需要完全依靠螺栓预紧产生的摩擦力传力，在车床正反转频繁切换的工况下，不会出现螺栓松动导致的传动打滑问题。配套的法兰螺母做了加厚处理，螺母与法兰盘的接触端面加工有防滑齿纹，即使在车床运转产生的持续振动下，也能保持预紧力不衰减，减少日常维护的紧固频次。从安装边界尺寸来看，

　　法兰盘的外径尺寸控制在合理范围，安装后不会与主轴箱端盖、进给箱的壳体产生运动干涉，法兰盘的端面跳动公差设计在0.02mm以内，能保证轴系高速运转时不会出现额外的偏摆振动，避免影响车床的加工表面粗糙度。实际使用过程中，这类刚性法兰联轴器的传动效率能达到99%以上，没有弹性元件的功率损耗，非常适合车床主传动这类需要稳定传递额定扭矩的场景，日常维护只需要定期检查螺栓的预紧力矩即可，不需要像弹性联轴器那样定期更换缓冲胶垫或者弹性套，运维成本极低。建模过程中，倒角与圆角的处理完全贴合实际加工工艺，法兰盘的所有锐边都做了C1倒角，避免装配时割伤操作人员，螺栓头与螺母的承压面根部做了R0.5的圆角过渡，减少热处理以及受力时的应力集中，

　　避免螺栓根部出现断裂失效。止口配合面的公差按照H7/h6的间隙配合设计，既保证装配时能顺利嵌合，又不会因为间隙过大导致两轴同轴度超差，轴孔的键槽尺寸按照GB/T1096的普通平键标准设计，能直接适配CA6140车床原配的轴端键槽尺寸，不需要二次修配就能直接安装使用。在机床改造场景中，这类联轴器也常被用来替换老化的弹性套柱销联轴器，尤其是在车床长期满负荷切削、弹性套频繁磨损损坏的工况下，更换为这类刚性法兰联轴器后，能大幅降低故障停机时间，不过在使用时需要注意，这类联轴器不适合两轴对中偏差较大的安装场景，如果轴系存在明显的角度偏差或者径向偏移，强行安装会导致轴承受附加弯矩，提前出现轴承磨损、发热的问题，因此安装前还是需要初步校准两轴的同轴度，再依靠止口结构完成最终定位。
