伟光YWF4E450外转子轴流风机结构设计

　　这款轴流风机的结构设计围绕工业场景的通风散热需求展开，核心适配各类需要强制空气对流的换热、排风工况，常见于冷库冷凝机组散热、工业设备机柜排风、厂房局部通风换气、暖通空调系统的室外换热单元配套等场景，能够在系统阻力较小的工况下提供大流量的轴向送风，满足设备持续运行的散热排风要求。

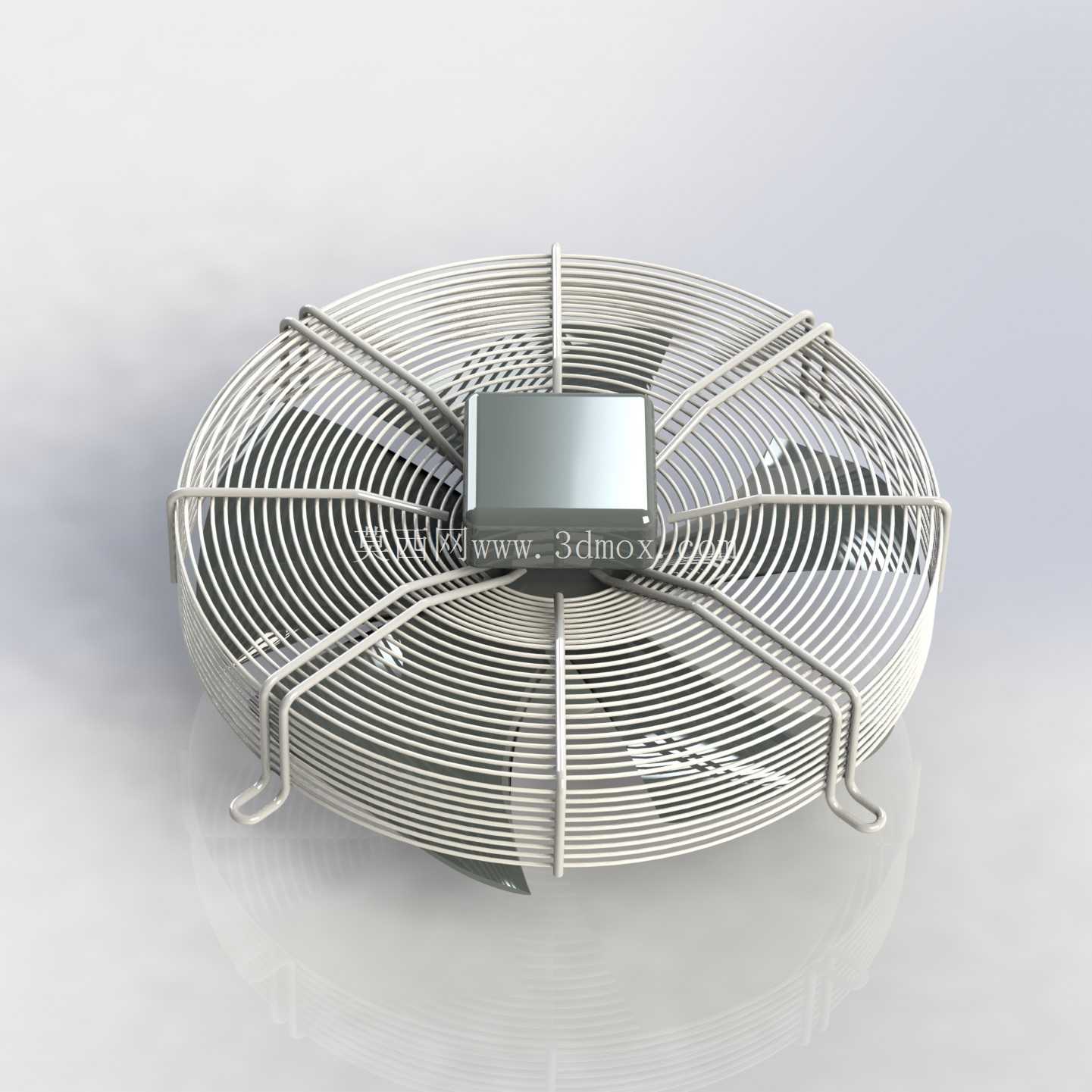

　　从功能特性来看，该款风机采用外转子电机直驱叶轮的结构，省去了传统皮带传动或联轴器传动的中间环节，整体结构紧凑，传动损耗更低，运行过程中的振动与噪音控制表现更优。风机的防护网罩采用密集钢丝一体焊接成型，网条沿圆周方向均匀排布，同时搭配径向的加强筋条做结构补强，既能够避免异物触碰高速运转的叶轮造成安全事故，又能尽可能降低网罩对气流的阻挡损耗，保证送风效率。底部的支撑脚采用折弯成型的金属支架，支架与风筒本体采用焊接或螺栓紧固的方式连接，支脚底部预留安装固定孔位，可直接通过螺栓将风机固定在安装基面或者设备支架上，安装过程无需额外制作复杂的转接结构，适配性较强。

　　设计过程中，叶轮采用后掠式扭曲叶片构型，叶片型线经过气动优化，能够在额定转速下实现更高的送风效率，同时降低叶片表面的气流分离带来的涡流噪音。风筒采用直筒式结构，进风口边缘做圆弧导风处理，能够引导气流平顺进入叶轮区域，减少进风端的湍流损失，提升风机的整体运行效率。电机部分集成在风筒中心的安装座上，通过多根径向排布的支撑筋与风筒壁连接，支撑筋的截面采用流线型设计，尽可能降低对出风气流的阻挡，同时保证电机安装的结构强度，避免风机运行过程中出现电机晃动、共振等问题。

　　从安装边界与尺寸适配来看，该款风机的风筒直径为450mm规格，整体轴向尺寸控制在紧凑范围内，安装时需要预留的径向操作空间较小，适合在设备排布紧凑的换热机组内部安装。底部支脚的安装孔位间距按照行业通用的安装尺寸设计，能够直接替换同规格的老旧轴流风机，无需对原有安装基座做改造，降低设备维护更换的成本。接线部分位于电机侧端的接线盒内，接线盒做密封处理，能够适配室外露天安装的防雨防尘要求，满足不同安装场景的防护需求。

　　在结构细节处理上，风机的所有金属外露部件均做了表面防腐喷涂处理，能够适应潮湿、多粉尘的工业运行环境，延长设备的使用寿命。叶轮在装配前经过动平衡校准，保证高速运转时的动平衡精度，降低运行过程中的振动量，减少轴承的额外载荷，提升风机的长期运行可靠性。网罩与风筒的连接采用卡扣加螺栓的双重固定方式，既方便日常维护时拆卸网罩清理叶轮积尘，又能保证设备运行过程中网罩不会因为振动出现松脱的问题。

　　实际选型应用时，需要匹配安装场景的系统阻力特性，该款风机属于低压大流量轴流风机，适合系统阻力低于100Pa的通风散热场景，若应用在阻力较高的管道送风场景，需要核对风机的性能曲线，确认工作点处于风机的高效运行区间，避免出现电机过载或者风量达不到设计要求的问题。安装时需要保证风机的进风侧预留足够的进风空间，避免紧贴墙面或者障碍物安装导致进风不畅，影响实际送风效果。
