CA6140机床曲柄连杆机构传动连杆

　　在普通卧式车床的主传动与进给传动链路里，这类连杆是曲柄连杆机构实现旋转运动与直线往复运动转换的核心受力构件，日常工况下需要持续传递交变载荷，既要承受启动、换向瞬间的冲击扭矩，也要耐受长时间运转下的摩擦损耗，因此从结构设计到尺寸校核都需要贴合机床实际运行的载荷边界。

　　从实际应用场景来看，该连杆适配CA6140型普通车床的相关传动机构，在机床的进给传动、主轴箱变速操纵或者特定辅助运动机构中，承担动力传递的核心作用，工作过程中，连杆大端与曲柄轴颈配合，随曲柄做圆周运动，小端与从动件连接，将圆周运动转化为指定方向的直线往复运动，整个运动过程中，杆身需要承受周期性的拉压交变应力，在换向瞬间还会承受一定的惯性冲击载荷，因此结构设计上必须兼顾强度与刚性，避免运转过程中出现过大的弹性形变影响传动精度。

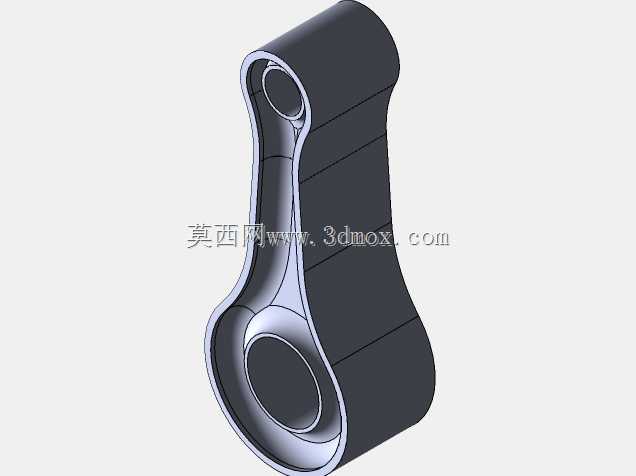

　　设计思路上，该连杆采用了变截面的工字形杆身结构，这种结构相比等截面的矩形或者圆形杆身，能够在保证整体抗弯、抗扭强度的前提下，尽可能降低构件自身重量，减少运动过程中的惯性力，降低传动链路的冲击载荷。杆身与大小端的过渡位置采用了大圆弧平滑过渡，避免应力集中导致的疲劳断裂，这也是承受交变载荷零件设计时的核心要点，很多早期连杆失效案例都出现在大小端与杆身的连接位置，就是因为过渡圆角过小，应力集中系数过高，长时间交变载荷下萌生疲劳裂纹最终断裂。

　　尺寸与安装边界方面，连杆的大端孔与小端孔的中心距是核心安装尺寸，直接决定了从动件的往复行程长度，设计时需要严格控制两孔的中心距公差，同时保证两孔轴线的平行度，否则安装后会出现运动卡滞、轴瓦偏磨的问题。大端孔通常采用剖分结构（该模型展示的为连杆主体部分），方便与曲柄轴颈的装配，孔内需要安装轴瓦来降低摩擦损耗，因此孔的尺寸精度、表面粗糙度都有较高要求，一般需要达到IT7级以上精度，表面粗糙度Ra值不大于1.6μm，保证轴瓦安装后的贴合度。小端孔内通常安装衬套，与从动件的活塞销或者十字头销配合，同样需要保证孔的圆柱度与尺寸精度，避免配合间隙过大导致运动冲击，或者间隙过小出现润滑不良烧衬套的问题。

　　从功能特性来看，该连杆的结构设计充分考虑了机床运转时的载荷特性，杆身的截面尺寸经过校核，能够承受额定工况下的最大拉压力与弯矩，不会出现塑性形变。大小端的厚度尺寸匹配对应安装位置的轴颈长度，保证装配后连杆不会出现轴向窜动，同时两端面的平面度与端面跳动公差也有严格要求，避免运转过程中出现端面偏磨。在润滑设计上，连杆杆身通常会设计有贯通的油道，将大端轴瓦处的压力润滑油引导到小端衬套位置，保证两个配合位置都能得到充分润滑，降低摩擦损耗，延长零件使用寿命，该模型虽然未展示内部油道结构，但实际加工时需要在杆身预制油道孔，并且在装配时做好油道的密封，避免润滑油泄漏导致润滑失效。

　　实际选型与建模过程中，需要重点关注两孔中心距的尺寸链校核，要结合曲柄的偏心距、从动件的行程要求来确定最终尺寸，同时还要考虑运动过程中连杆与周边构件的干涉问题，在连杆摆动的整个行程范围内，杆身不能与机床的箱体壁、其他传动零件发生碰撞，因此建模完成后需要做全行程的运动干涉检查，确认所有运动姿态下都有足够的安全间隙。另外，连杆的动平衡也是需要考虑的要点，尤其是在转速较高的传动机构中，连杆自身的质量分布不均会导致运转时产生额外的振动，影响机床的加工精度，因此设计时需要尽可能让连杆的质心落在两孔中心的连线上，必要时需要做去重动平衡处理。

　　从加工工艺角度来看，这类连杆通常采用模锻毛坯成型，保证金属纤维流线沿着杆身受力方向连续分布，提升零件的整体强度，毛坯成型后需要经过正火处理改善切削性能，然后经过粗加工、半精加工、精加工多道工序，大小端孔的精加工通常采用铰削或者镗削工艺，保证孔的尺寸精度与形位公差，两端面经过磨削加工保证平面度与粗糙度要求。所有加工工序完成后，还需要经过探伤检查，确认内部没有裂纹、夹渣等锻造缺陷，避免使用过程中出现断裂失效。
