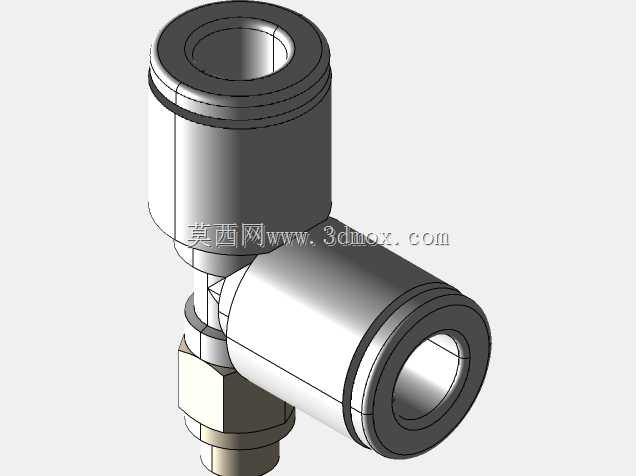

SMC型KGY06-M5直角快插气动接头

　　在气动系统的管路布设场景中，这类直角型快插接头是解决狭小空间气路转向连接的核心元件，常见于机床气动夹具回路、自动化生产线气动执行元件端、小型气动设备的内部气路排布工位，尤其适合安装空间局促、管路需要90度转向避免弯折的布设需求，能在不额外增加管路弯头配件的前提下完成气路的直角转向，减少气路节点数量，降低管路泄漏风险。

　　从功能特性来看，这款接头采用外螺纹加双侧快插接口的结构，其中一端为M5规格的外螺纹连接端，用于直接拧入阀体、气缸、气动处理元件的对应内螺纹接口，另外两个快插端适配外径6mm的气动软管，快插结构内置弹性卡簧与密封胶圈，插管时仅需将软管插至接口底部即可自动锁紧密封，拔管时只需按下接口端部的释放压环即可顺利拔出软管，无需额外工具辅助，能大幅提升气路装配与后期维护的效率。接头的直角结构将两个快插接口设置为相互垂直的排布方向，可有效规避管路直线连接时与周边结构件的干涉问题，在密集排布的气路组中能合理梳理管路走向，避免软管过度弯折导致的气路通径减小、软管寿命缩短等问题。

　　设计层面，这款接头的结构充分考虑了气动系统的实际使用工况，主体采用金属材质加工，兼顾结构强度与耐压性能，可适配常规0-1MPa的气动工作压力范围，满足绝大多数工业气动系统的压力要求。螺纹端与主体的连接部位采用六角结构设计，方便使用扳手进行拧紧操作，避免安装时打滑损伤接头表面。快插接口的内孔与软管外径做了精准的尺寸匹配，密封胶圈的压缩量经过合理设定，既保证足够的密封性能，又不会因压缩量过大导致插管阻力过高、软管外壁被过度挤压磨损。接头内部的气路通道做了平滑过渡处理，没有尖锐的转角或突变截面，能减少压缩空气在接头内部的压力损失，降低气路的能耗。

　　从安装边界来看，这款接头的螺纹端为标准M5公制细牙螺纹，安装时需要在螺纹部位缠绕合适的密封带或者搭配密封垫圈，保证螺纹连接部位的密封性，拧紧时需要控制扭矩，避免扭矩过大导致螺纹滑牙或者接头主体开裂。两个快插接口的轴线相互垂直，安装时需要预留足够的软管插拔操作空间，尤其是接口端部释放压环的按压空间，避免后期维护时无法顺利按压压环拔出软管。接头的整体外形尺寸紧凑，直角结构的两个方向的突出长度适配6mm软管的弯曲半径要求，安装后软管从接口引出后可自然弯曲，不会出现死折情况。在实际选型使用时，需要确认接入的软管外径公差在标准范围内，软管端面需要裁剪平整无毛刺，避免插管时损坏内部密封胶圈，同时要确认工作介质为经过过滤的压缩空气，避免杂质进入接头内部堵塞气路或者损坏密封元件。在长期使用过程中，若出现接口漏气情况，可检查软管是否插到位、密封胶圈是否老化磨损，快插卡簧是否出现弹性失效问题，可针对性更换对应配件或者整体更换接头，保证气路系统的稳定运行。
