斜面固定面板注塑电气控制盒结构

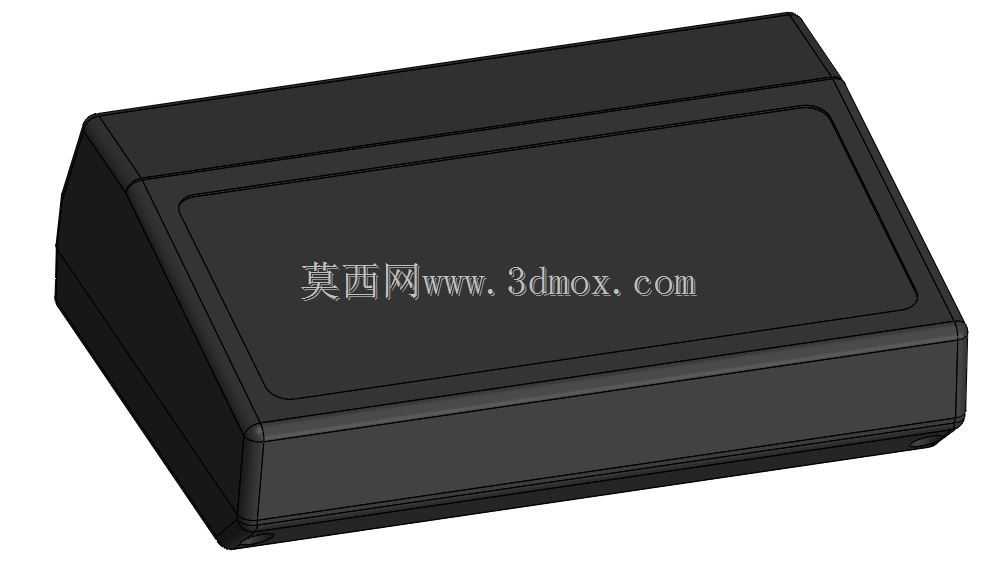

　　这类斜面式注塑电控盒，在工业现场的小型控制终端、设备旁置操作单元、桌面式参数采集终端场景里应用十分普遍，相比常规方正的平盖盒体，带倾斜角度的固定面板区域，能让操作人员在站立或坐姿操作时，无需刻意俯身调整视角，就能清晰读取面板上的标识、显示窗口内容，操作按键时的手部姿态也更符合人体工学，长时间操作不容易产生腕部疲劳。从结构设计逻辑来看，整体采用一体化注塑成型的壳体方案，材质选用ABS材料，可根据使用场景选择灰色或者黑色的原料配色，表面做磨砂哑光处理，一方面能避免工业环境下的光线反射干扰面板读取，另一方面哑光表面不容易残留指纹、油污，日常清洁维护更方便，也能掩盖注塑过程中产生的轻微流痕、熔接痕，提升成品外观一致性。

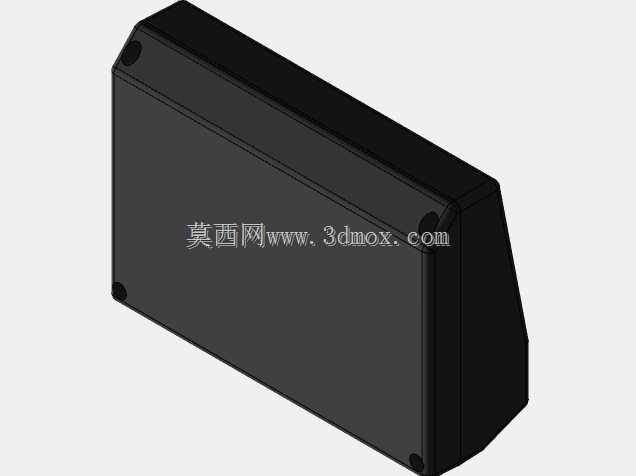

　　盒体的固定面板为不可拆卸的一体式结构，和盒身主体在注塑时一体成型，相比拼接式面板结构，省去了面板和盒身之间的密封胶条、连接螺丝，既减少了装配工序，也能提升壳体整体的防护性能，避免粉尘、飞溅的切削液从面板拼接缝隙进入盒体内部，适配车间多尘、有少量液体飞溅的使用环境。尺寸参数上，该盒体的三维边界为66mm×200mm×142mm，选型时需要提前确认安装空间的预留尺寸，桌面放置使用时，底部可根据需求粘贴防滑橡胶垫，避免操作时盒体滑动；如果需要嵌入设备台面或者壁挂安装，可在盒体背部预留的安装柱位置加工固定孔位，不需要额外破坏盒体的侧壁结构，保证壳体的结构完整性。盒体的合模缝设置在侧壁靠下的位置，上下壳通过卡扣配合底部的隐藏螺丝连接，

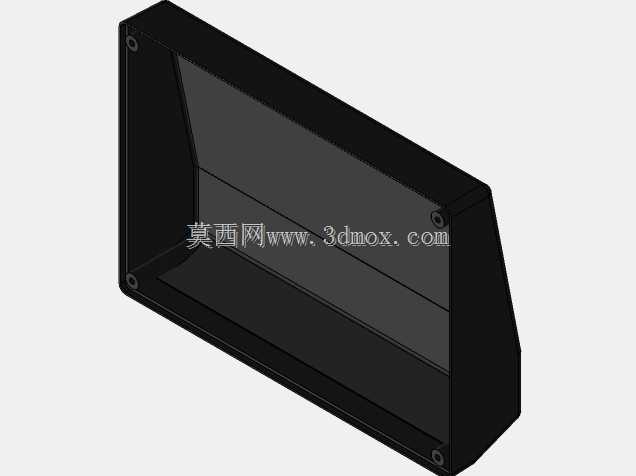

　　装配时先将内部的电路板、接线端子、显示模块固定在下壳的安装柱上，再扣合上壳锁紧螺丝即可，卡扣结构能提前定位上下壳的位置，避免装配时出现错位，隐藏式螺丝设计也能让盒体外壁更整洁，没有突出的螺丝头，不会在使用过程中勾挂线缆或者操作人员的衣物。翼伞状的边角过渡设计，并非单纯的外观造型处理，斜面和侧壁之间采用大圆角过渡，一方面能减少注塑时的应力集中，避免壳体在受到外力撞击时边角位置开裂，另一方面圆滑的边角也能避免操作人员磕碰受伤，符合工业设备的安全设计要求。内部的安装柱高度经过统一校准，能适配常规厚度的PCB板安装，安装柱顶端预留的螺丝孔为自攻螺丝孔，不需要提前预埋铜螺母，能降低物料成本，对于需要更高连接强度的使用场景，

　　也可以在注塑时预埋铜螺母，适配不同的装配需求。盒体的侧壁预留了敲落孔位置，用户可根据实际的线缆进出方向，敲开对应位置的敲落孔安装防水接头，不需要额外在侧壁开孔，提升现场加工的便利性，敲落孔的尺寸适配常规的PG7、PG9规格防水接头，能满足电源线、通讯线的进出需求。在实际选型应用中，这类盒体常用来制作小型设备的操作终端、传感器信号采集盒、桌面式参数显示单元，相比金属材质的电控盒，ABS注塑壳体重量更轻，绝缘性能更好，不需要额外做表面喷塑处理，成本也更低，适合批量应用在对防护等级要求不超过IP54的室内工业场景。设计建模时需要重点关注拔模角度的设置，盒体侧壁的拔模角度控制在1.5度左右，既方便注塑脱模，也不会影响盒体内部的安装空间利用率，面板区域因为是外观面，不允许设置顶针痕迹，所以顶针位置全部布置在盒体的内壁和底部非外观区域，保证外观面的整洁度。壁厚设计上整体保持均匀的2mm壁厚，在安装柱、卡扣位置做局部加厚处理，避免注塑时出现缩痕，同时保证结构强度，边角位置的圆角半径不小于壁厚的0.5倍，减少应力集中的问题。
