CA6140车床用90mm直径轴承皮带轮结构

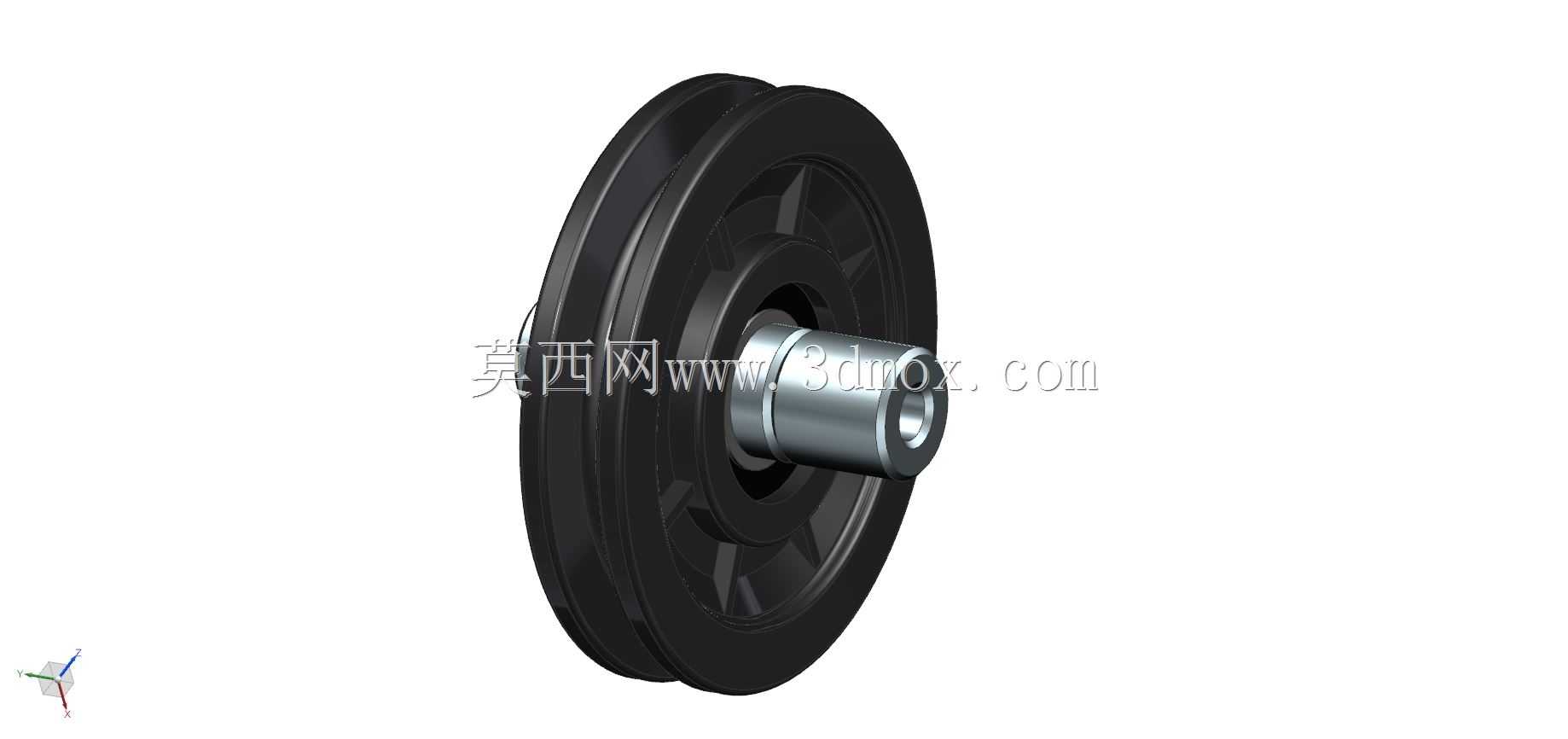

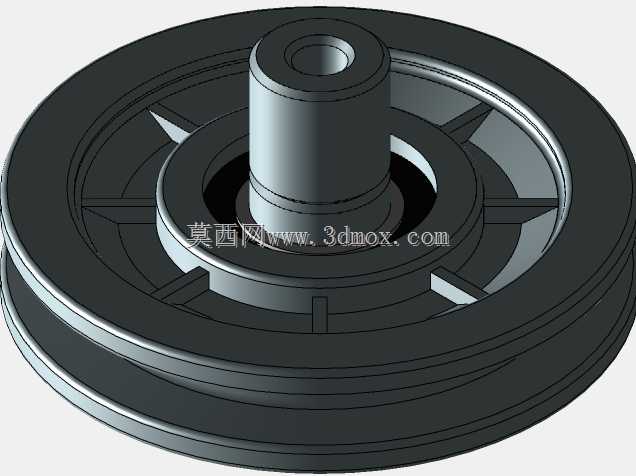

　　这款带集成轴承的皮带轮结构，最初是为CA6140普通车床的辅助传动导向场景设计的，实际落地后也可适配车库类输送设备、小型机械手的张紧传动工位，核心作用是在皮带传动链路中完成动力转向、皮带张紧以及负载端的随动支撑，避免皮带长距离传动出现的抖振、打滑问题。从结构设计逻辑来看，这款零件没有采用皮带轮与转轴分体装配再额外加装轴承的常规方案，而是直接将轴承安装位集成在皮带轮的轮毂内部，轮体本身作为轴承的外圈支撑座，轴套部分直接与轴承内圈过盈配合，省去了额外的轴承座安装支架，在紧凑安装空间里能减少至少两个装配零件，降低装配累计误差。轮槽部分采用标准V型带槽型设计，槽面粗糙度控制在Ra1.6，能保证与三角带的接触摩擦力足够，

　　同时减少皮带运转过程中的磨损，轮缘外侧做了1mm的倒角处理，避免皮带安装时被锐边割伤。轮毂部分的轴伸端设计有定位轴肩，安装时可以直接抵靠在设备安装板的定位面上，不需要额外加装轴套调整轴向位置，轴端中心加工有标准内螺纹孔，方便装配时用压盖锁紧轴承内圈，防止运转过程中轴承窜动。尺寸边界上，这款皮带轮的有效轮径为90mm，也就是皮带啮合的基准直径，整体轴向总厚度控制在42mm，轮毂伸出端的直径为22mm，适配的安装板开孔直径为22.5mm，安装时不需要额外扩孔或者做避让结构，轴承选用的是深沟球轴承，能承受一定的径向负载和少量的轴向窜动，完全满足车床辅助传动、小型机械手张紧轮这类低负载高转速的工况需求。在实际选型应用中，

　　这类集成轴承的皮带轮相比分体式结构，优势在于装配后同轴度更容易保证，因为轮体的轴承安装位和轮槽是一次装夹加工完成的，径向跳动可以控制在0.02mm以内，运转时的噪音和振动比分体装配的结构低30%左右，尤其是在车床这类对传动平稳性有要求的设备上，能避免因为皮带轮跳动导致的加工表面振纹问题。设计过程中特意将轮体的辐板部分做了等厚度的减重设计，没有采用实心轮结构，在保证轮体结构强度的前提下，整体重量比同尺寸实心皮带轮轻了40%，降低了运转时的转动惯量，电机启动时的冲击负载更小，也能减少轴承的径向承压。轮体的材质选用常用的HT200灰铸铁，经过时效处理后消除内应力，长期运转不会因为应力释放导致轮槽变形，轮毂的轴套部分采用45号钢调质处理，

　　硬度达到HB220-250，与轴承内圈配合时不会因为反复拆装出现磨损松旷的问题。在安装边界的考量上，这款皮带轮的安装中心距适配范围比较灵活，因为本身集成了轴承，不需要额外设计张紧调节结构时，直接将其作为张紧轮使用，只需要在安装板上加工一个长圆孔，调整轮体位置就能实现皮带张紧度的调节，不需要额外加装张紧支架，对于设备改造、老旧车床配件替换的场景非常友好，不需要改动原有设备的安装基面，直接替换原有磨损的皮带轮即可完成维护。另外这款结构也可以作为导向滚轮使用，比如在小型输送线的侧边作为物料导向的支撑轮，90mm的轮径刚好适配常见的轻型输送线侧边导向需求，集成轴承的结构能保证滚轮转动灵活，不会出现卡滞问题，轮面如果更换为平轮面的结构，还能作为车库类设备的门体导向滚轮使用，适配场景比较宽泛。建模过程中，轮槽的尺寸严格按照GB/T 13575.1的普通V带轮标准进行绘制，槽角为34度，适配A型三角带，轴承安装位的公差按照K7级精度设计，与轴承外圈的过渡配合能保证轴承外圈不会在轮体内转动，轴套与轴承内圈的配合采用k6级公差，保证内圈与轴套同步转动，不会出现相对滑动磨损。轮体的所有锐边都做了倒钝处理，装配过程中不会划伤操作人员，也不会割伤传动皮带，轴端的螺纹孔深度设计为10mm，锁紧螺栓的长度刚好能压住轴承内圈，不会因为螺栓过长顶到轴承保持架，也不会因为螺栓过短导致锁紧力不足。
