电阻丝绕焊一体化工业加工设备结构设计

　　在电阻类电子元器件的批量生产环节，绕线与焊接是决定产品一致性与电气性能的核心工序，传统分散式的绕线、焊接工位需要人工多次转运工件，不仅生产效率受人员操作熟练度限制，转运过程中还容易出现电阻丝移位、引脚变形等问题，直接影响成品合格率。这款电阻丝绕焊一体机正是针对这类生产痛点开发的集成化加工设备，将电阻丝的精密绕制、引脚焊接、工件出料等工序整合在同一封闭机架内，适配小功率碳膜电阻、金属膜电阻以及部分特种加热电阻丝的批量加工需求，可直接接入电子元器件生产线的上游上料工位与下游检测工位，减少中间流转环节的人力投入与品质损耗。

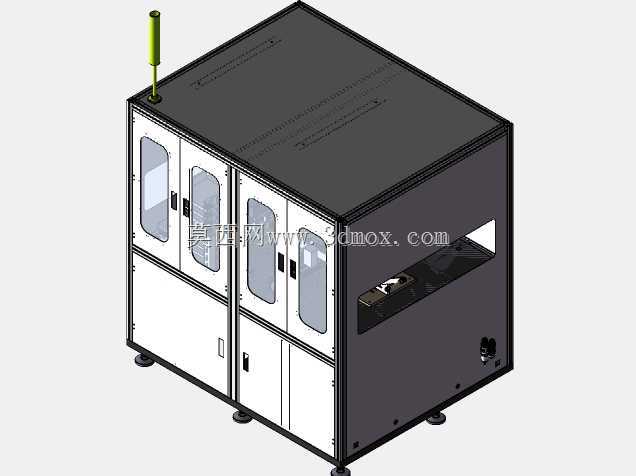

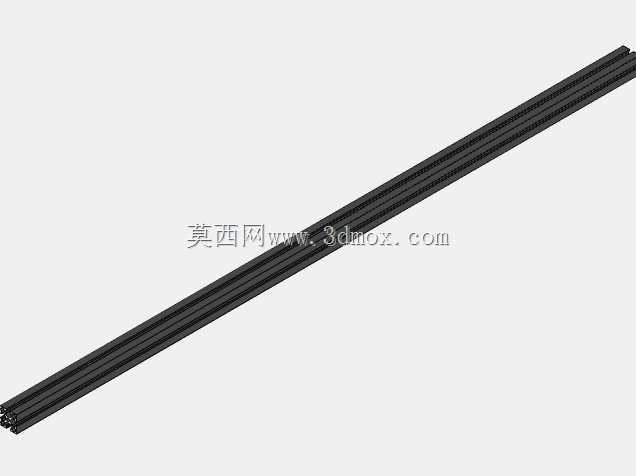

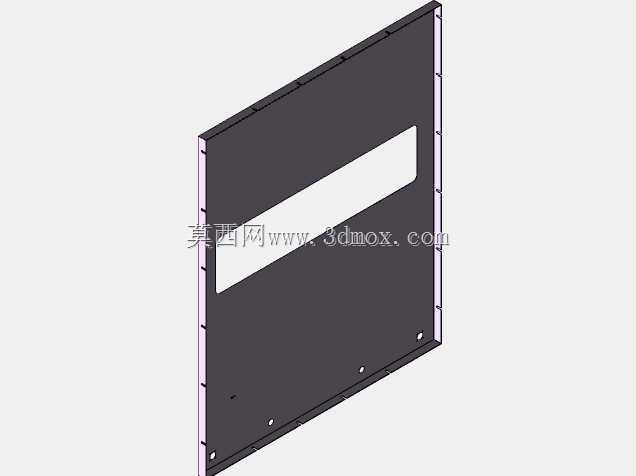

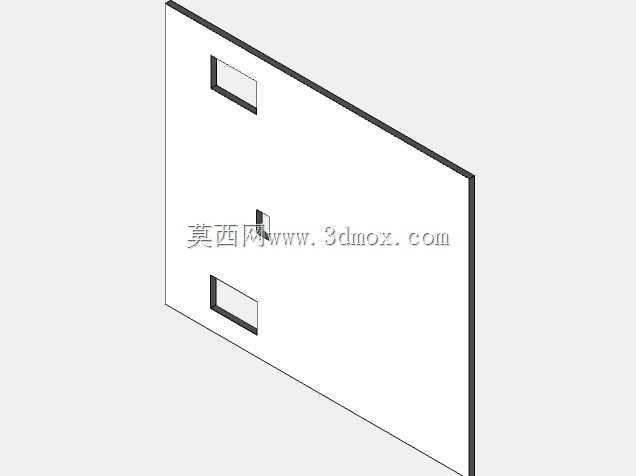

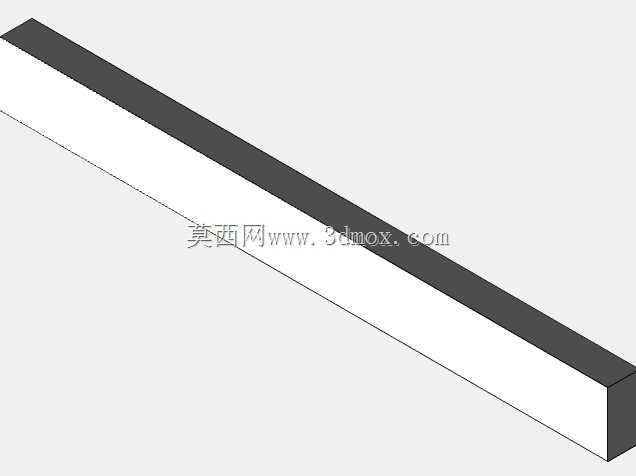

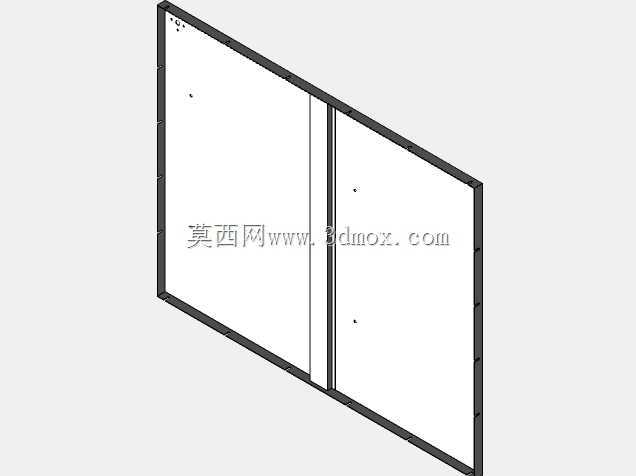

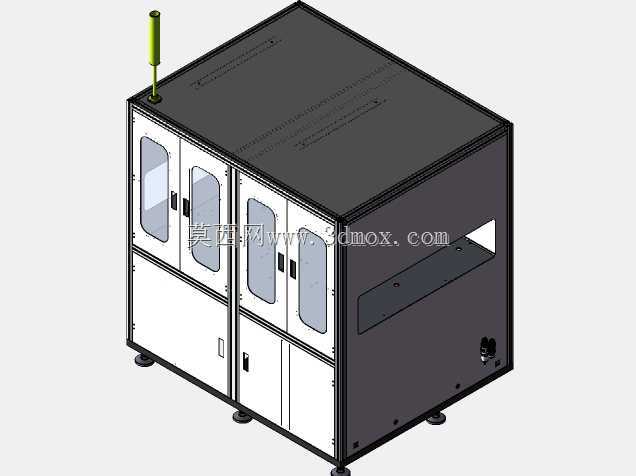

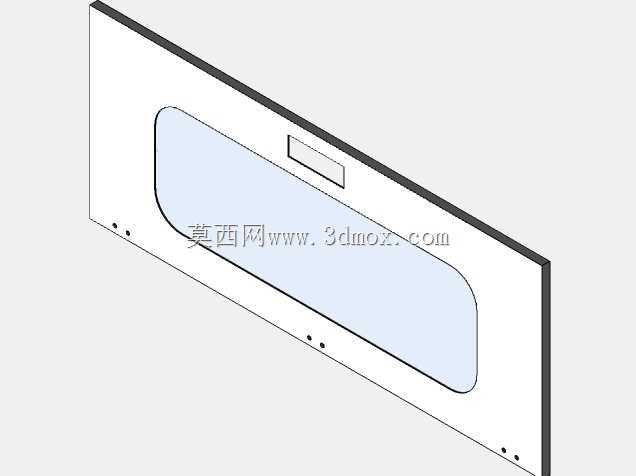

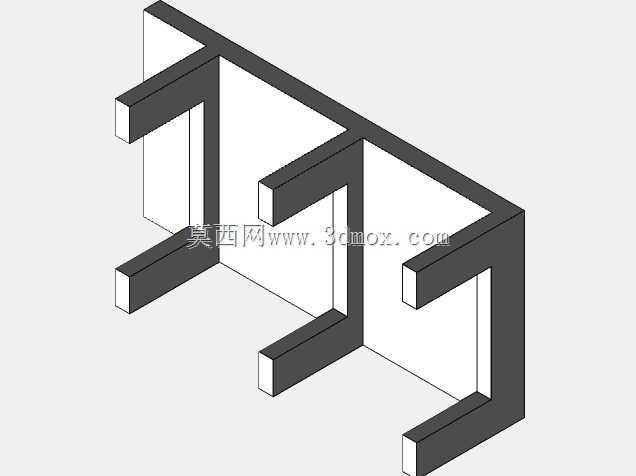

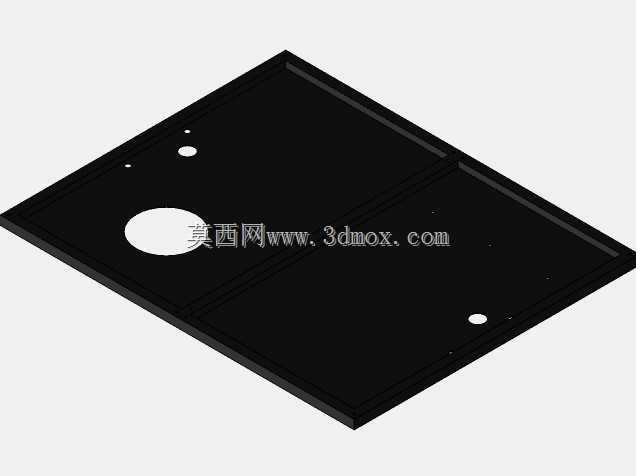

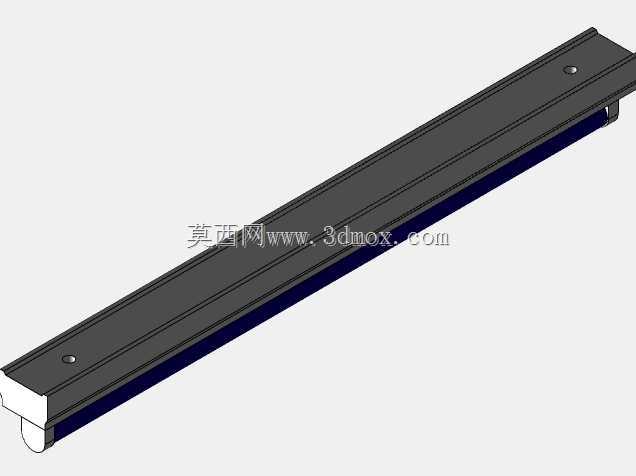

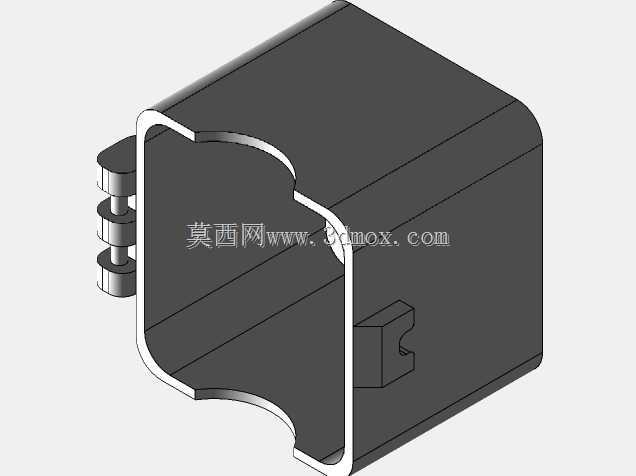

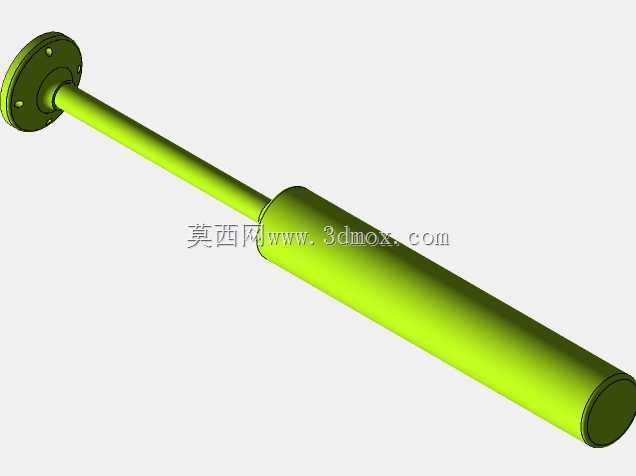

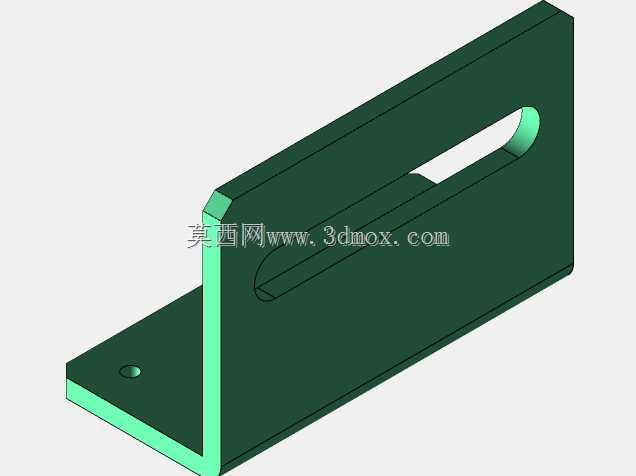

　　从设备的整体结构布局来看，采用方通焊接机架作为承载主体，外部覆盖钣金护板形成半封闭加工空间，护板上设置多扇带透明观察窗的检修门，既可以隔绝加工过程中可能产生的焊锡飞溅、丝材碎屑，避免操作人员误触运动部件造成安全隐患，也能让现场运维人员随时观察内部工位的运行状态，出现卡料、断丝等异常时可快速定位故障点。机架顶部安装的三色警示灯，可通过不同颜色灯光反馈设备的运行、待机、故障状态，方便车间管理人员快速掌握整线设备的运行情况。设备底部配置可调式支撑脚杯，可根据车间地面的平整度调整设备水平度，避免长期运行过程中因机架倾斜导致内部运动部件出现偏磨，影响绕线精度与焊接位置一致性。

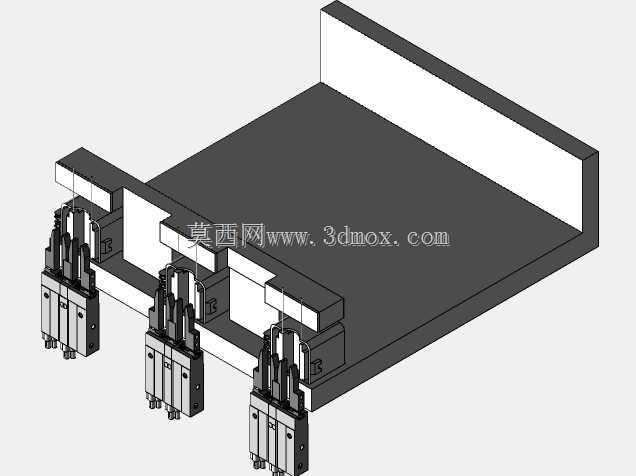

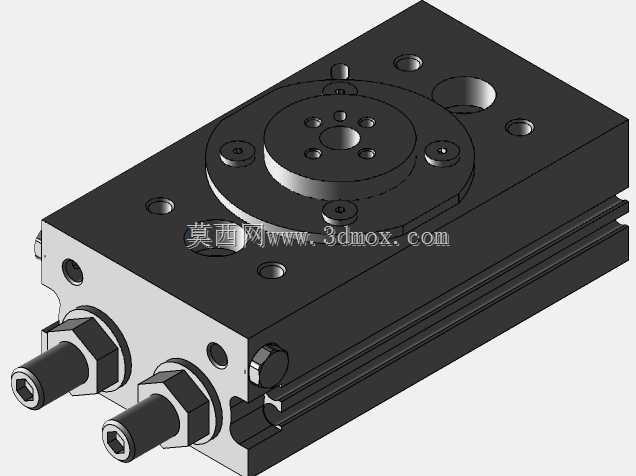

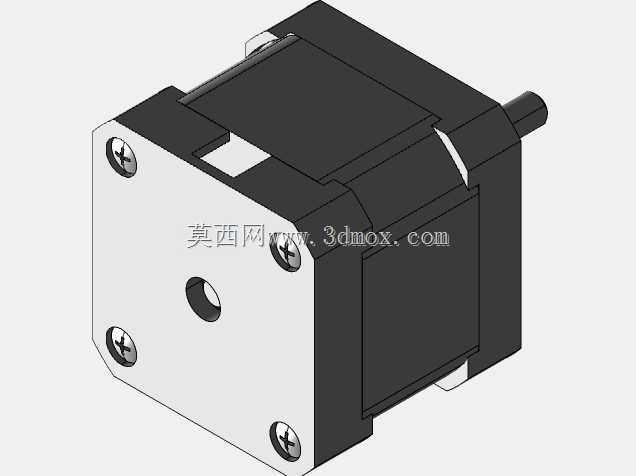

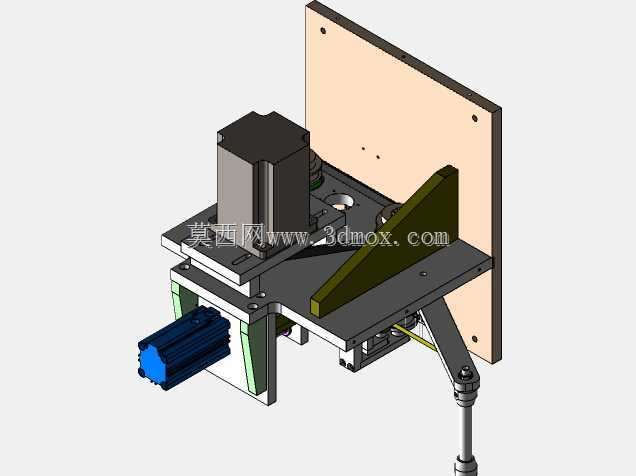

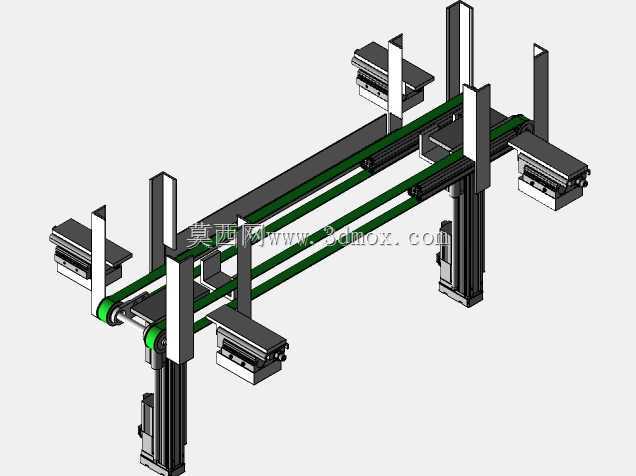

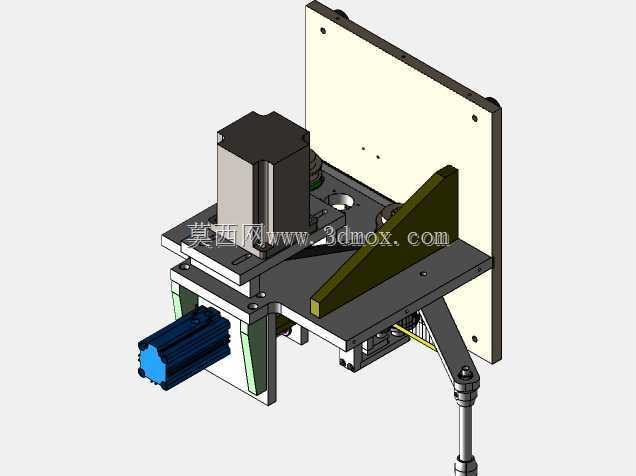

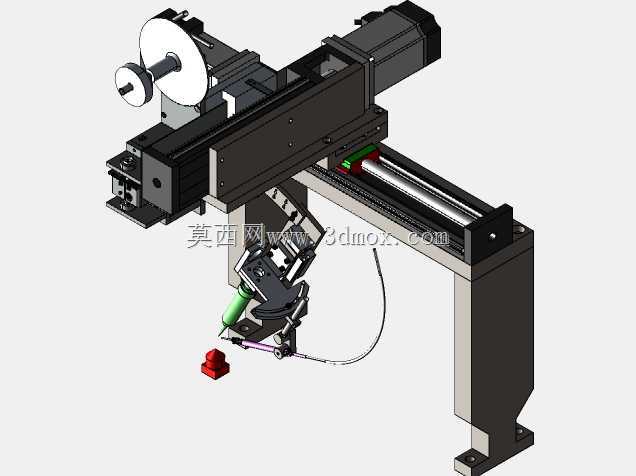

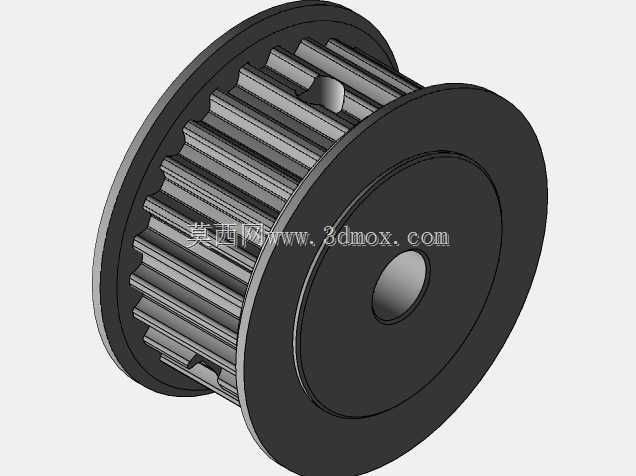

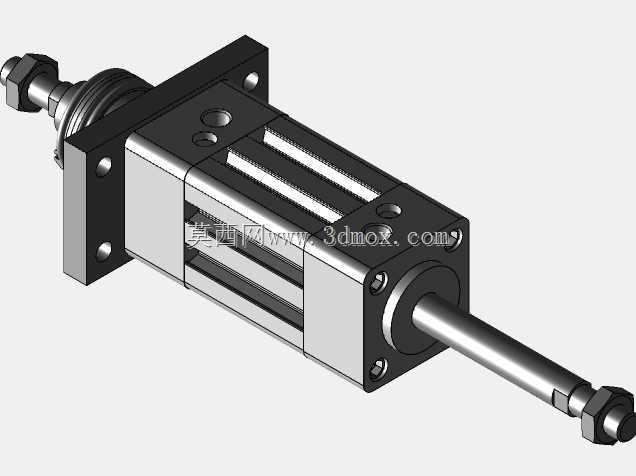

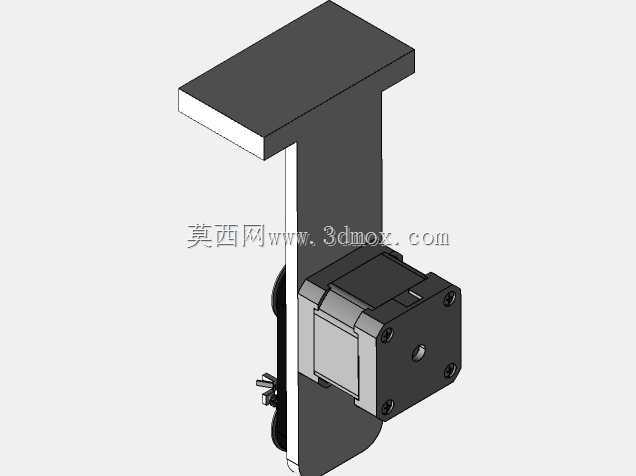

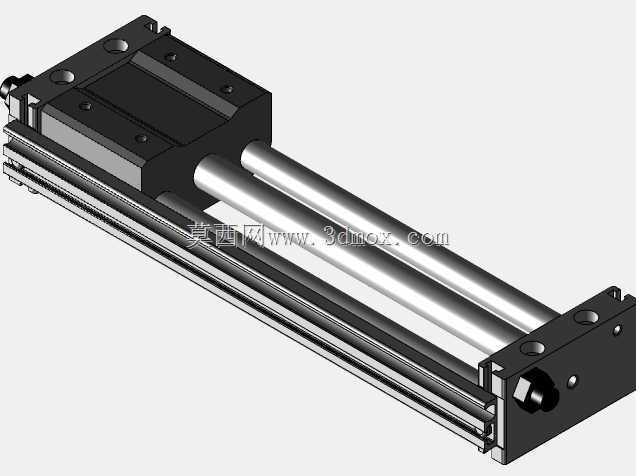

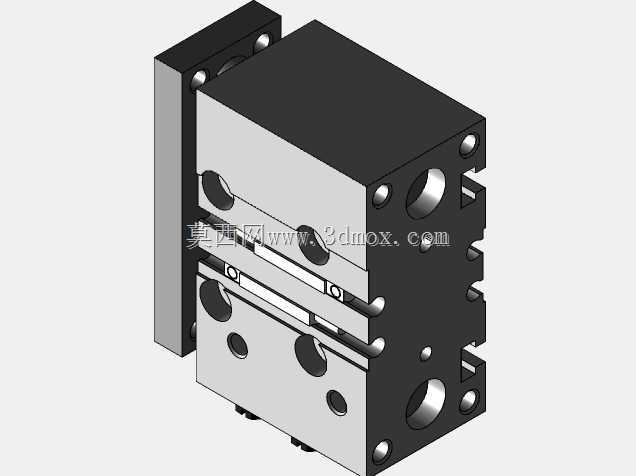

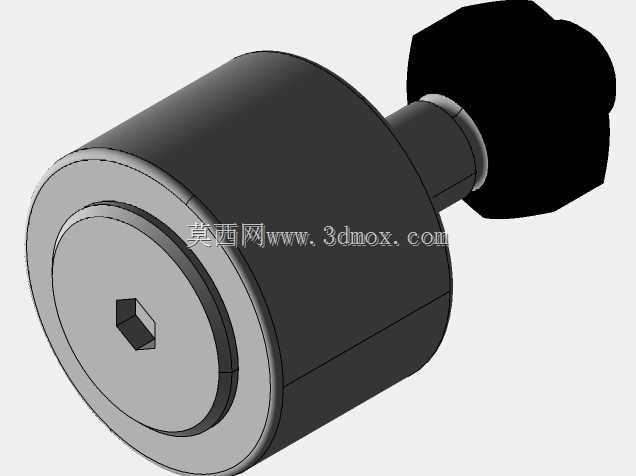

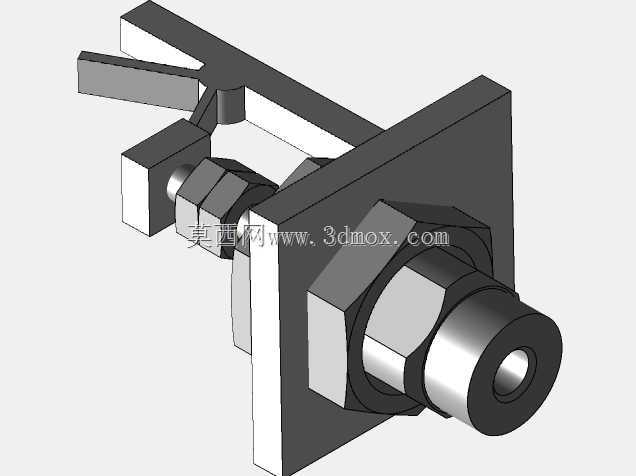

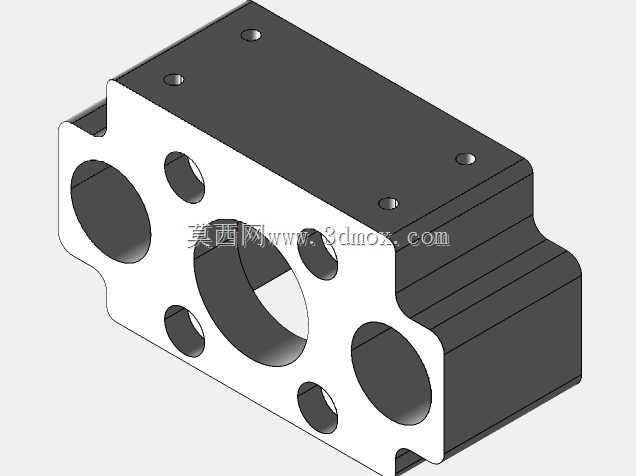

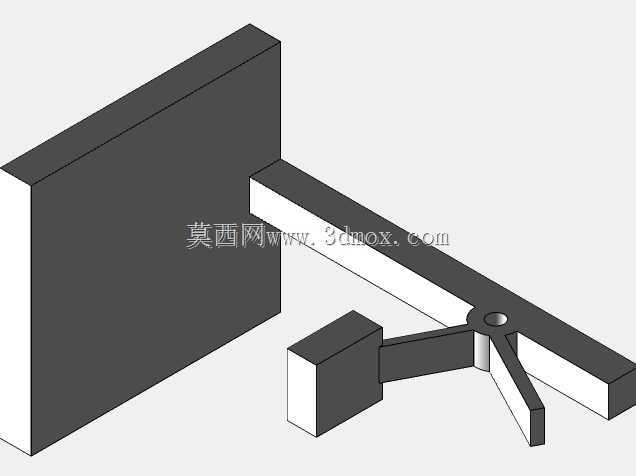

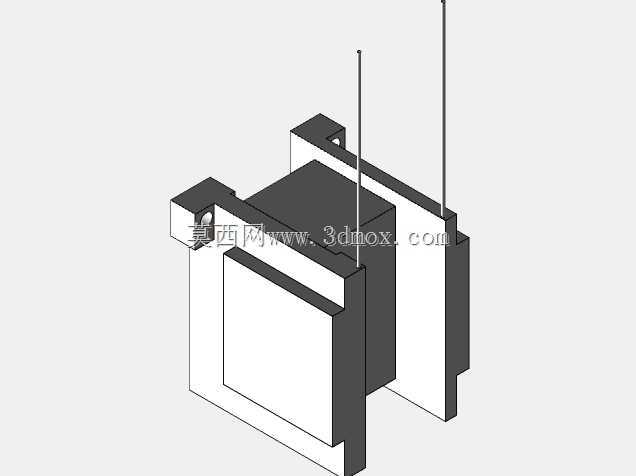

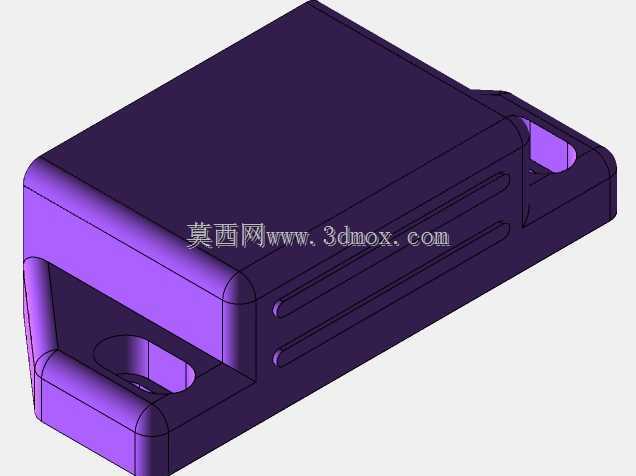

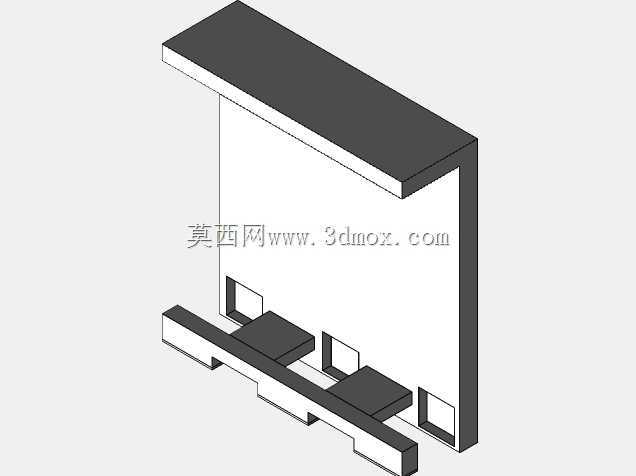

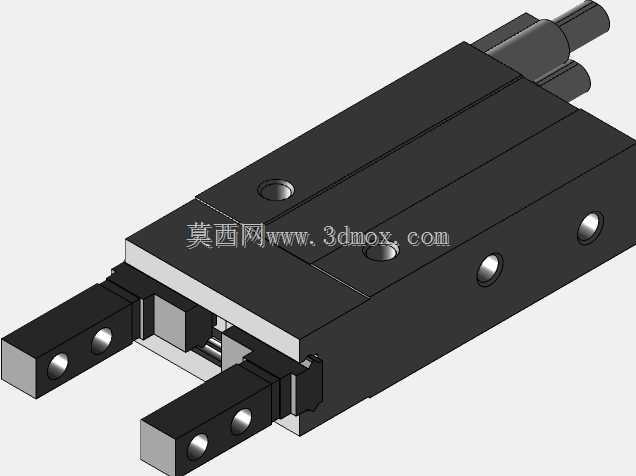

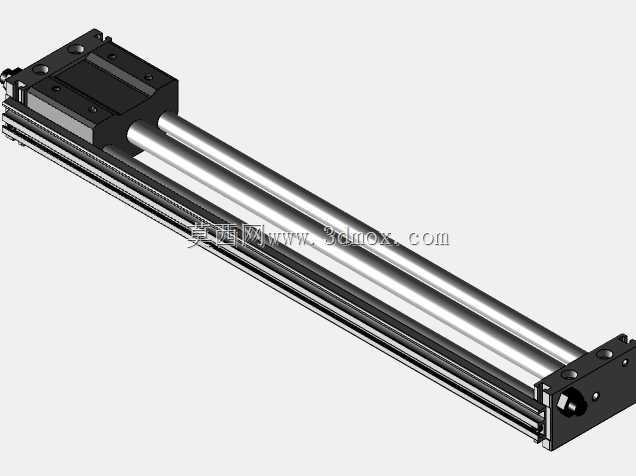

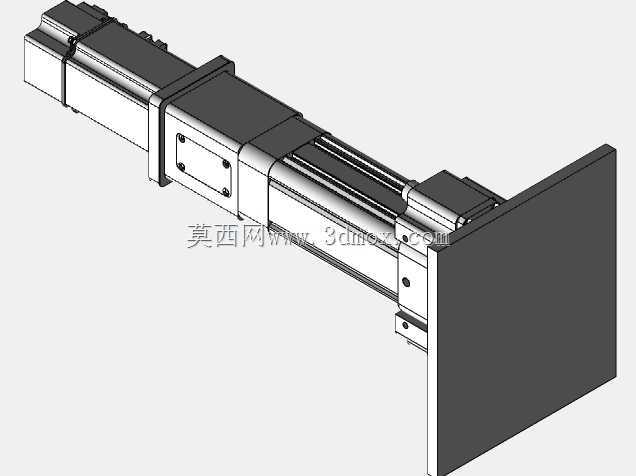

　　内部功能模块的排布遵循工序流转的最短路径原则，上料工位设置在设备侧面的开口位置，可对接振动盘上料机构或者人工上料工装，待加工的电阻骨架经定位夹具固定后，依次送入绕线工位、焊接工位、检测工位与出料工位。绕线工位采用伺服驱动的精密排线机构，可根据预设的电阻丝匝数、绕制间距参数，完成不同规格电阻丝的紧密绕制，排线导轮采用硬质合金材质，减少长期运行过程中的导轮磨损对绕线张力的影响，张力控制模块可实时调整电阻丝的张紧力，避免绕制过程中出现丝材拉断或者排线松散的问题。焊接工位采用电阻焊结构，针对电阻丝与金属引脚的连接需求设计专用焊头，焊接电流与压力参数可根据不同丝径、引脚材质进行调整，保证焊接点的连接强度与导电性能，避免出现虚焊、假焊问题。工位之间的工件转运采用凸轮分割器驱动的转盘结构，定位精度可控制在±0.02mm范围内，保证每个工位的加工位置一致性，相比直线式输送结构，转盘式布局可有效压缩设备的整体占地面积，适配中小规模电子生产车间的场地布局需求。

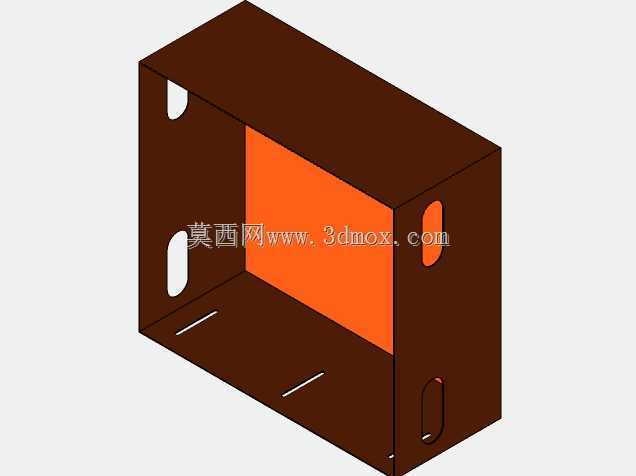

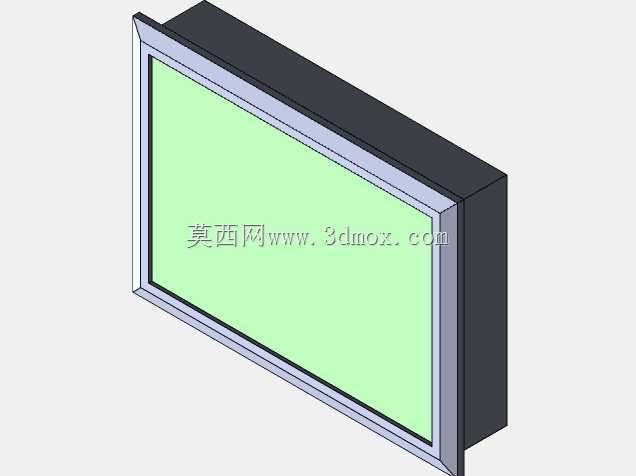

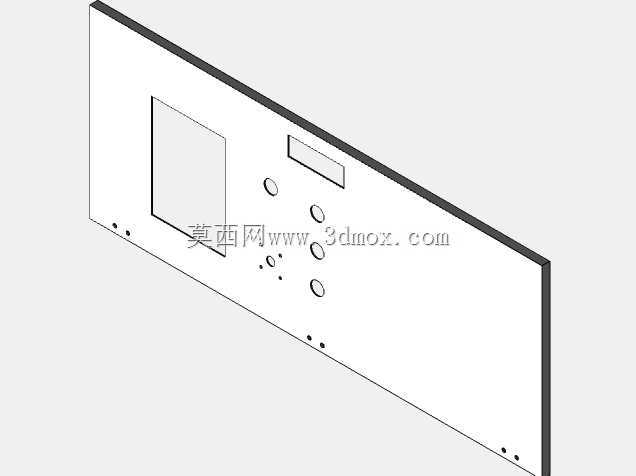

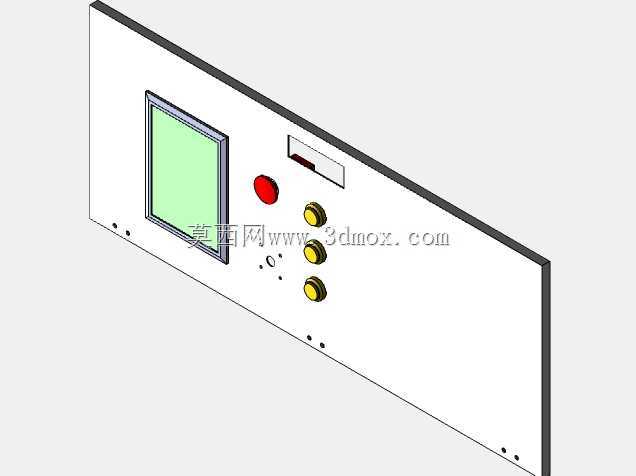

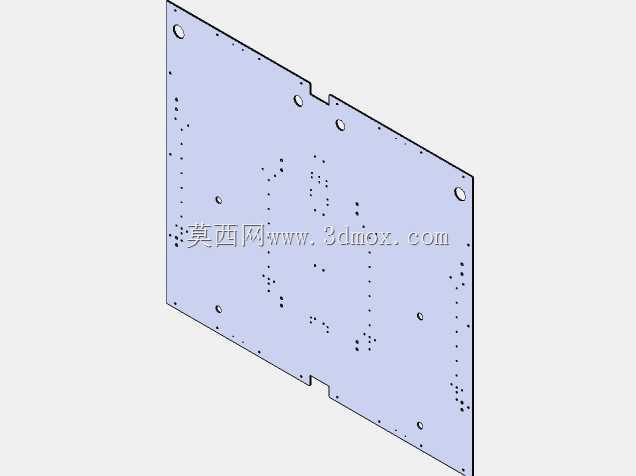

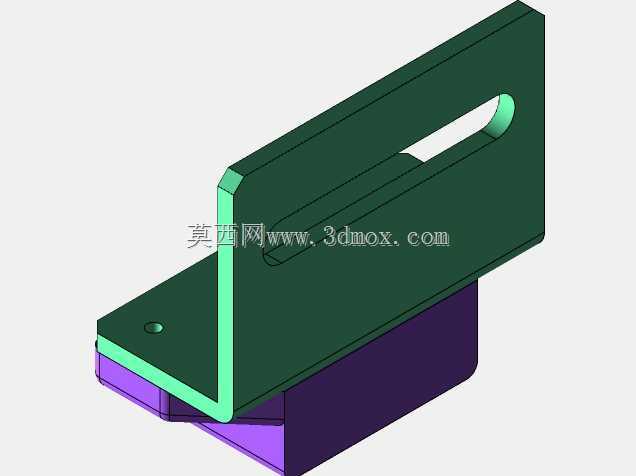

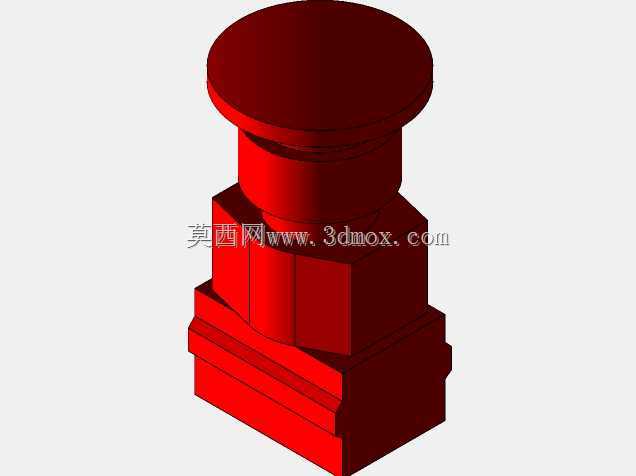

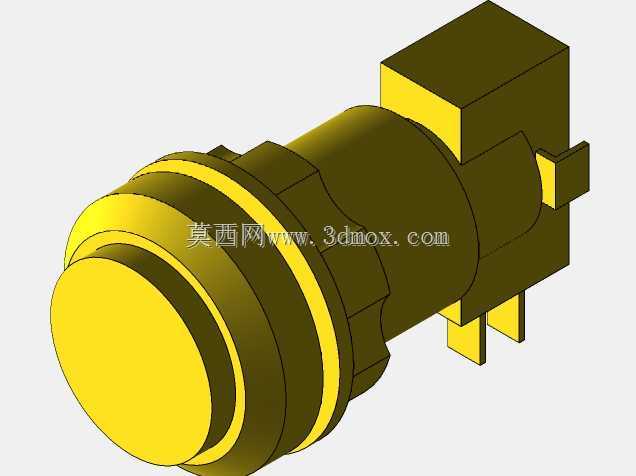

　　设计过程中充分考虑了设备的运维便利性，所有运动模组均采用模块化安装设计，绕线头、焊头、夹具等易损部件都设计了快拆结构，更换不同规格产品时，仅需更换对应夹具并调整参数即可完成换型，无需对整体结构进行大规模拆解。电气控制元件集中安装在机架下部的独立电气仓内，与加工区域进行物理隔离，避免加工过程中产生的焊锡烟尘、金属碎屑进入电气仓造成元件短路，电气仓预留散热通风口，配合散热风扇保证内部元件长期运行的温度稳定。设备的操作面板设置在正面护板的对应位置，操作人员可直接在面板上完成参数调整、手动调试、运行状态监控等操作，无需打开护板即可完成常规的生产操作。

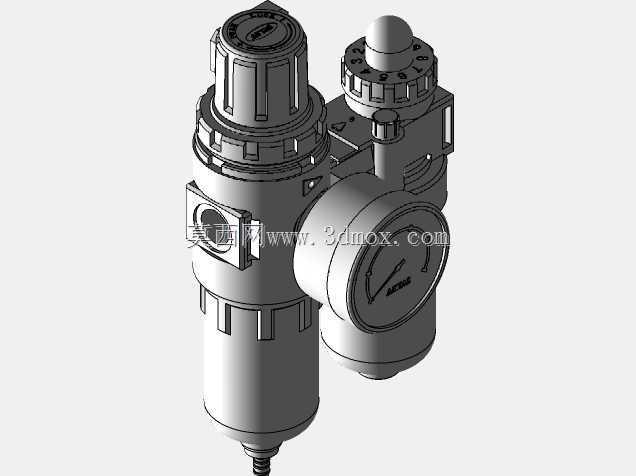

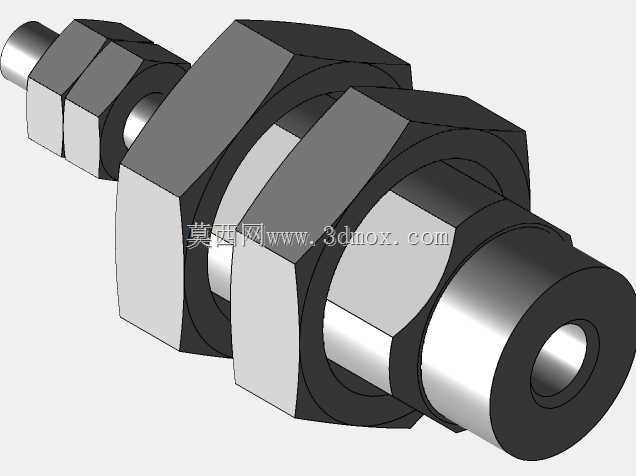

　　从安装边界来看，设备整体为立式柜式结构，不需要额外的地基固定，仅需在车间平整地面上调整脚杯水平即可完成安装，外接气源、电源接口均设置在设备背部下方，布线时可沿车间地面线槽排布，不会占用设备正面的操作空间。设备运行过程中，绕线与焊接工序均在封闭护板内部完成，产生的噪音可控制在车间安全标准范围内，焊接工位预留烟尘收集接口，可对接车间中央烟尘净化系统，减少焊锡烟尘对车间环境的影响。针对不同规格的电阻产品加工需求，该设备可通过更换夹具、调整工艺参数适配多种尺寸的电阻骨架加工，覆盖常规民用电阻到部分工业特种电阻的生产需求，相比单功能的绕线机、焊接机，集成化的结构可减少两台设备之间的对接调试成本，也能减少设备占用的车间场地面积，适合中小批量多品种的电阻生产场景使用。
