运动相机安装固定支架结构设计

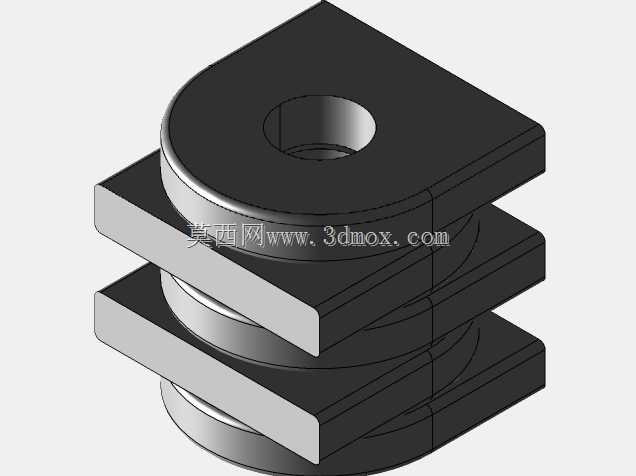

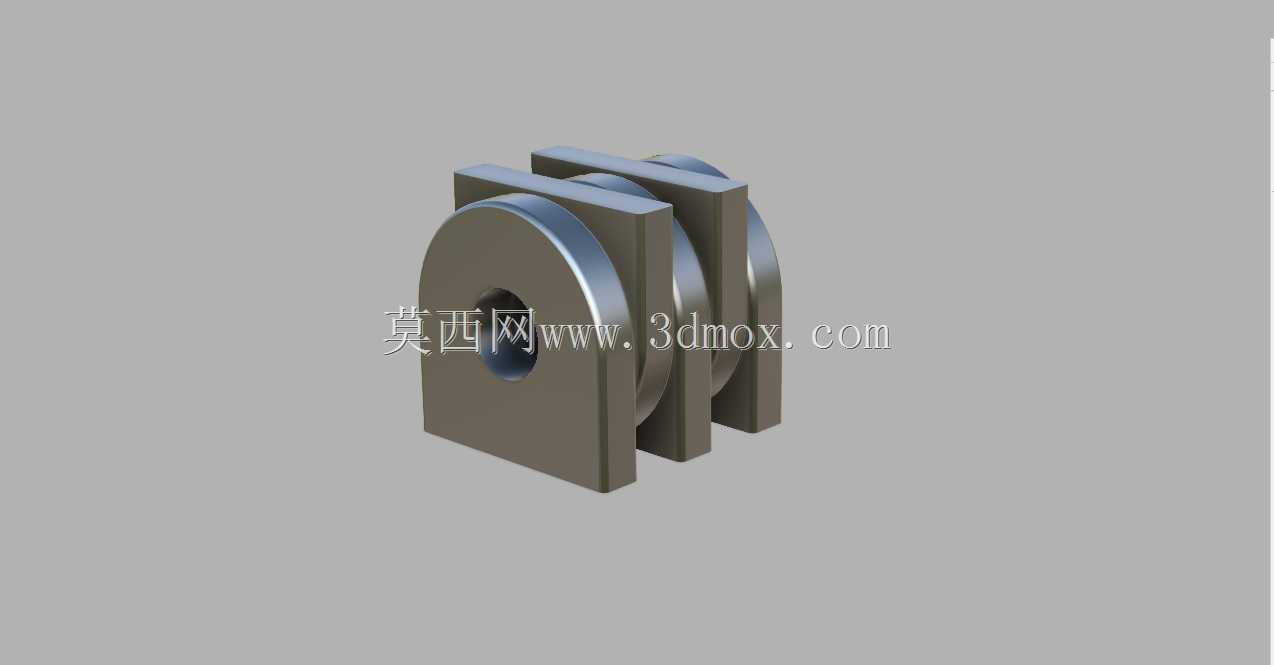

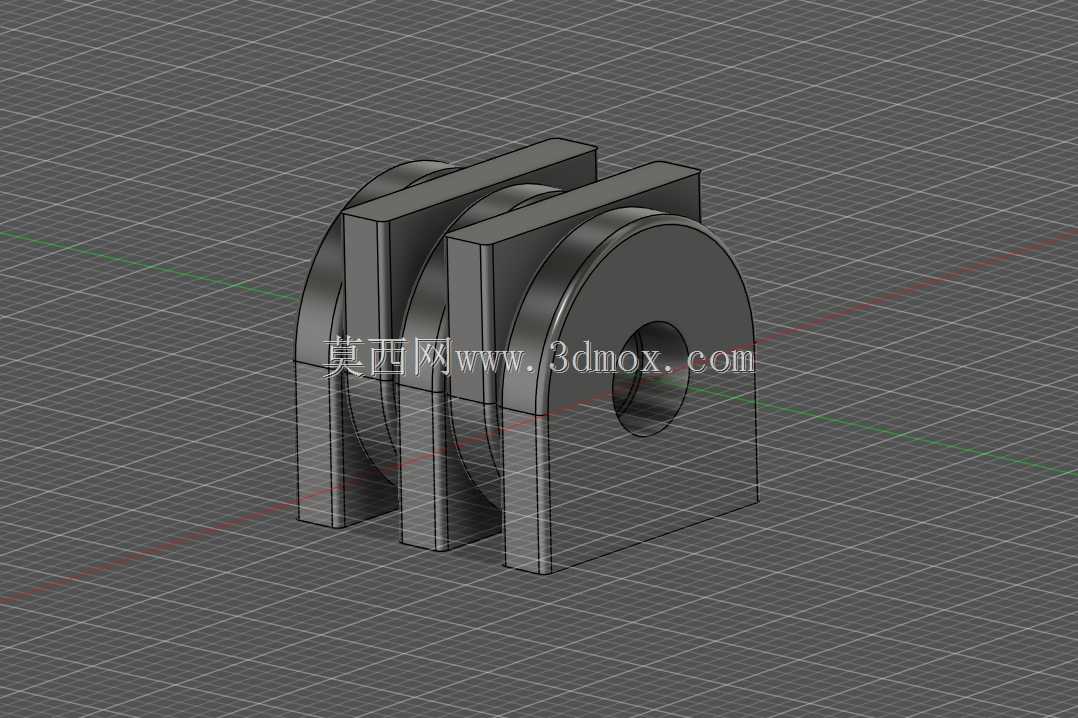

　　户外拍摄、运动记录场景下，运动相机的可靠固定一直是设备适配环节的核心需求，这款GoPro适配支架的设计，完全围绕户外复杂工况下的安装可靠性、角度调节便利性、多场景适配性展开，解决了常规固定件在振动、冲击环境下易松动、适配场景单一的问题。从结构设计逻辑来看，这款支架采用层叠式组合结构，主体支撑部分采用半圆弧与矩形块结合的截面形态，中间预留的同轴通孔为标准安装销轴孔，可直接适配GoPro原厂连接销的尺寸公差，孔位的同轴度控制在0.02mm以内，避免安装后出现旷量导致拍摄画面抖动。支架的层叠结构并非简单的堆叠设计，每一层的凸台与凹槽都做了对应限位，相邻层之间可绕中心销轴做定角度转动，转动阻尼通过层间接触面的粗糙度控制实现，既可以在调整角度时顺畅转动，又能在无外力作用下保持姿态稳定，不会因为设备自重或者运动过程中的振动出现角度偏移。

　　从安装边界来看，这款支架的底部安装面做了网格状防滑纹理设计，安装面的平面度控制在0.05mm以内，可适配头盔、车把、运动装备挂载点等多种安装基面，不管是弧面还是平面安装位，都可以通过配套的绑带或者粘接底座实现可靠固定，支架整体的外轮廓尺寸控制在紧凑范围内，不会因为体积过大遮挡拍摄视野，也不会增加过多的挂载重量，避免影响运动过程中的设备平衡。支架的两侧限位凸台高度经过反复校核，刚好可以卡住运动相机的连接耳片，不会出现左右窜动的情况，凸台的边缘做了R1.5的圆角处理，避免安装过程中刮伤相机外壳或者操作人员的手部。

　　在实际应用场景中，这款支架可以覆盖骑行、滑雪、冲浪、户外徒步等多种运动场景的挂载需求，结构设计上充分考虑了不同场景的受力特点：在高速骑行场景下，支架承受的风阻载荷会通过层叠结构分散到每一层的接触面上，不会出现应力集中导致的结构断裂；在低温滑雪场景下，结构的壁厚设计均匀，最小壁厚控制在2mm以上，不会因为低温脆化出现开裂问题；在涉水场景下，支架的连接缝隙做了错位设计，避免积水残留导致的连接件锈蚀，同时结构上没有狭小的卫生死角，使用后可以直接冲洗清洁，不会残留泥沙污垢。

　　设计过程中，首先对GoPro相机的连接接口尺寸做了全尺寸测绘，包括连接耳片的间距、销轴孔直径、耳片厚度等关键尺寸，所有配合尺寸都按照间隙配合的公差带设计，既保证安装拆卸的便利性，又不会因为间隙过大导致晃动。支架的转动角度范围做了限位设计，最大转动角度为180度，避免过度转动导致连接线缆拉扯或者相机与安装基面碰撞，每15度设置一个隐性定位卡点，调整角度时可以获得清晰的档位反馈，方便使用者快速调整到常用拍摄角度。从受力仿真的结果来看，支架在承受5倍重力加速度的冲击载荷下，最大应力出现在中心销轴孔的位置，应力值远低于常用工程塑料的许用应力，即使采用常规的ABS或者尼龙材料加工，也完全可以满足使用强度要求，如果采用金属材料加工，还可以进一步缩小结构尺寸，实现轻量化设计。

　　这款支架的结构通用性很强，除了适配GoPro系列运动相机，只要连接接口尺寸匹配，其他同类型的运动相机、小型摄像设备都可以使用，不需要额外做结构修改。安装时只需要将支架的连接耳片与相机的连接位对齐，插入原厂销轴拧紧锁紧螺母即可完成组装，不需要额外的专用工具，单人在户外环境下也可以快速完成安装和角度调整。支架的外形设计充分考虑了空气动力学特性，半圆弧的迎风面可以有效降低风阻，减少高速运动过程中的风噪，避免风噪影响拍摄的收音效果，同时流线型的外形也不会出现突兀的棱角，减少运动过程中勾挂外物的风险。
