半导体微芯片清洗后三工位干燥处理装置

　　这套干燥装置主要面向半导体后道封装测试环节的晶圆清洗工序配套使用，在微芯片经过湿法清洗去除表面颗粒、有机残留、金属离子污染之后，需要快速完成表面干燥处理，避免水渍残留形成水痕影响后续光刻、键合工序的良率，相比传统的单工位离心干燥、热风烘干方案，三工位并行的结构设计能够匹配前段清洗线的节拍，单批次可同时处理三组载具内的芯片，适配6寸及以下规格的晶圆料盒、引线框架载具的干燥需求。

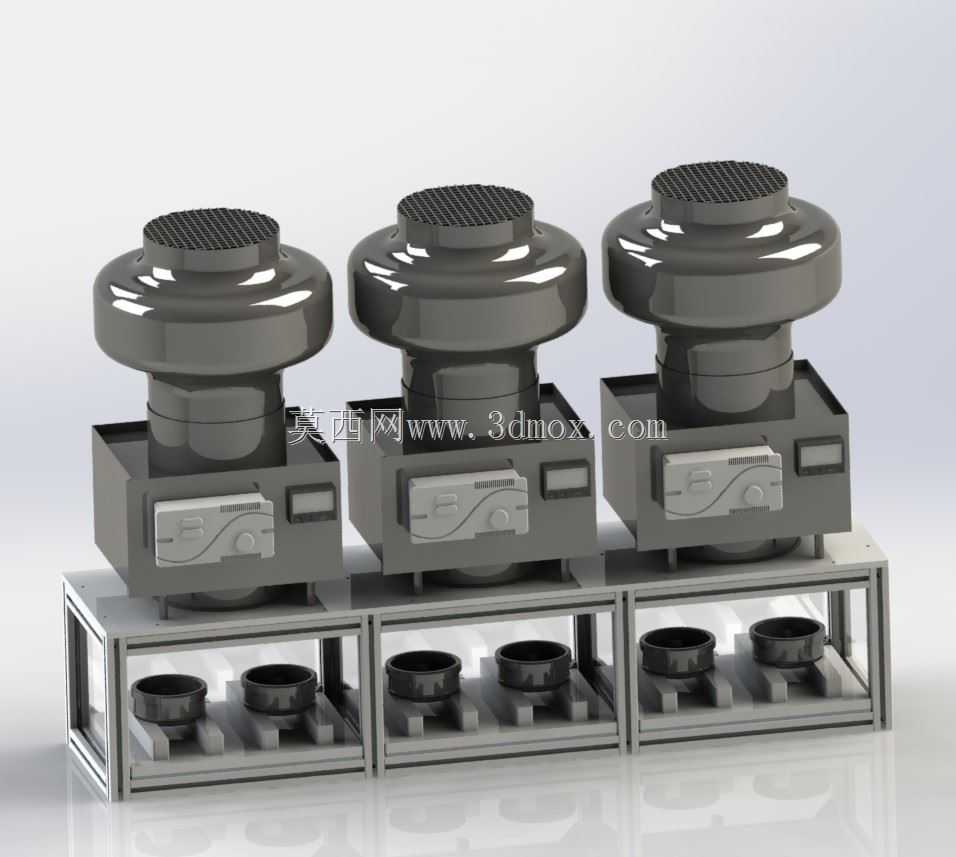

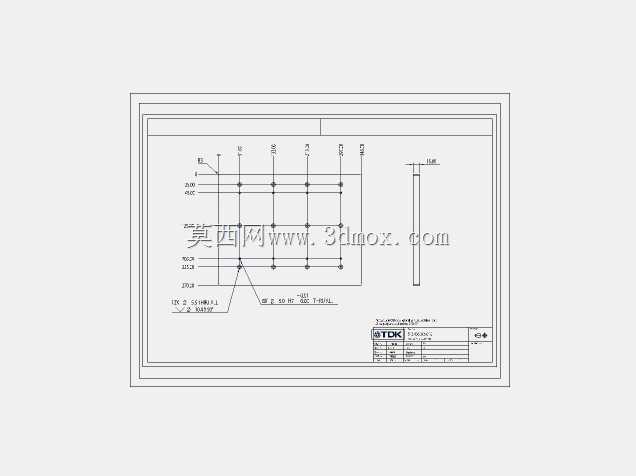

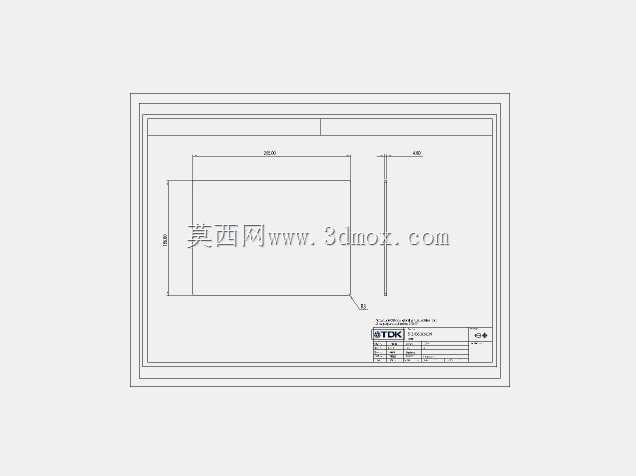

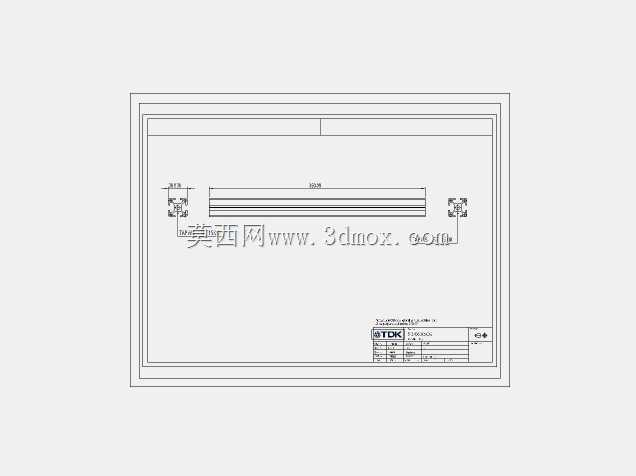

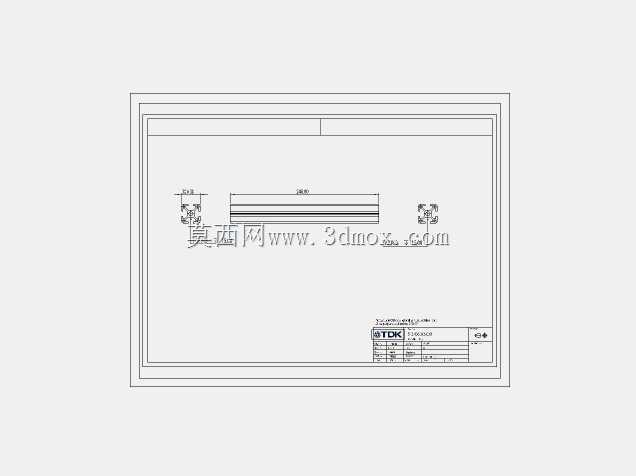

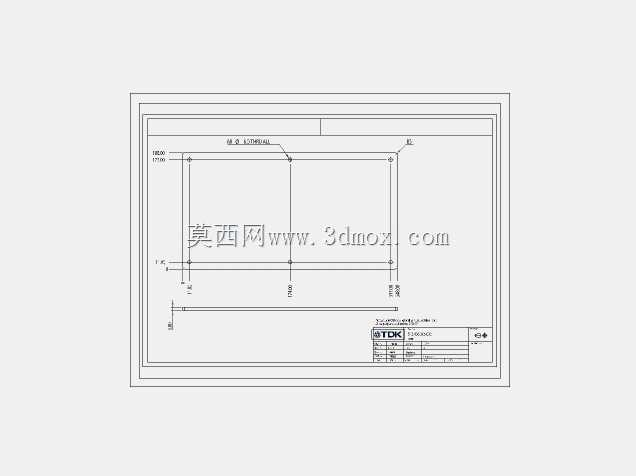

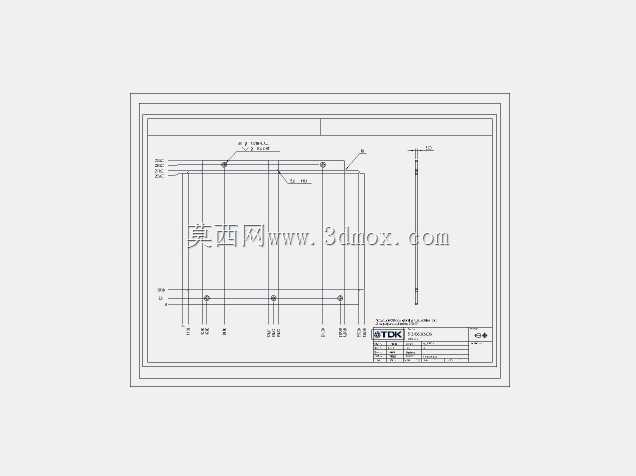

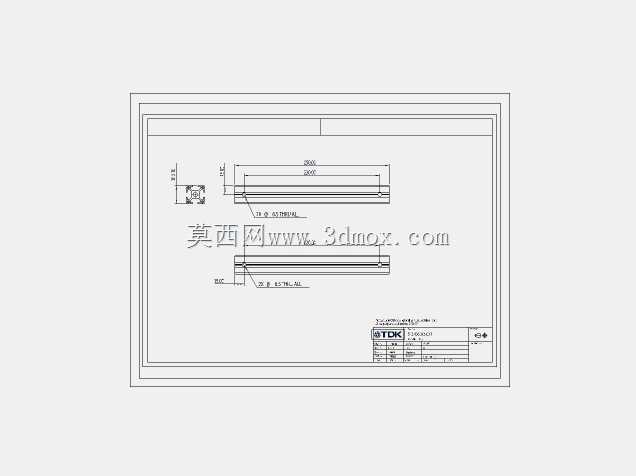

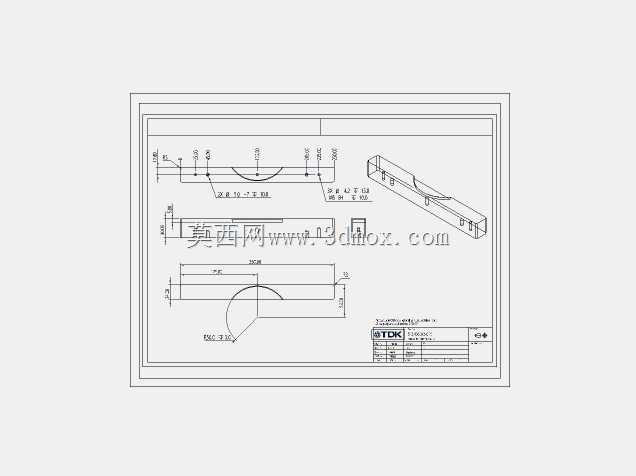

　　从结构布局来看，装置整体采用下层工位舱、上层排风单元的分层设计，底部框架采用工业铝型材拼接成型，安装脚座预留M12膨胀螺栓固定孔位，整体占地宽度约1800mm，深度约800mm，高度约1600mm，安装时需要预留顶部排风管道的对接空间，后侧预留150mm的管线排布检修距离，可直接嵌入现有清洗产线的出料端位置，不需要对原有产线做大规模结构改造。每个独立工位舱设置独立的承托托架，托架采用耐酸碱腐蚀的PVDF材质加工，可适配不同规格的芯片载具放置，托架下方设置导流槽，能够将干燥过程中滴落的清洗残液统一导流至设备侧方的排液接口，对接厂区的废液回收管路。

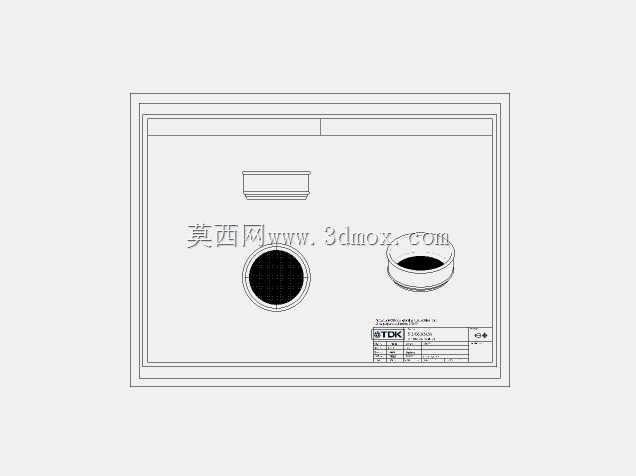

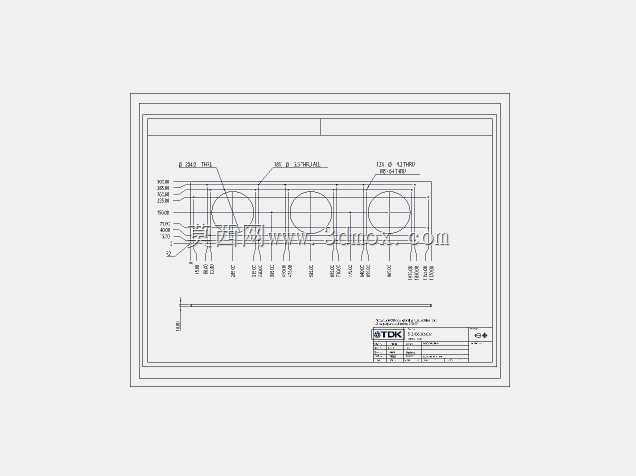

　　上层的三个排风单元采用离心式风轮设计，风道出风口设置均流板，出风方向垂直向下覆盖整个工位舱区域，风速可通过单元侧面的调节旋钮做0.3-1.2m/s的无级调整，针对不同表面特性的芯片可匹配对应的风速参数，避免风速过大导致薄型芯片出现移位、翘曲问题。每个排风单元顶部设置初效过滤层，可过滤进风空气中的0.5μm以上颗粒，防止干燥过程中二次污染芯片表面，过滤层采用抽拉式安装结构，日常维护时不需要拆解设备主体，直接从侧面抽出即可更换滤材。

　　设计过程中重点考虑了不同工艺的兼容性，工位舱之间设置独立的隔断挡板，避免相邻工位的气流出现串扰，每个工位的风路单独控制，可根据生产需求单独开启任意工位，在小批量生产时降低设备运行能耗。设备的控制元件全部集成在排风单元正面的控制面板区域，面板设置防水密封胶条，可抵御清洗工序常见的酸碱气雾腐蚀，按键采用凸起式硅胶按键，操作人员佩戴无尘手套也可准确操作。

　　在安装边界方面，设备总重量约280kg，地面承重要求不低于500kg/㎡，进风接口位于设备顶部，可对接厂区的洁净压缩空气管路或者独立的新风过滤系统，排液接口直径为25mm，排风管道直径为200mm，电气接口采用220V单相三线供电，整机功率约3.6kW，不需要额外配置工业动力电源，适配多数中小规模半导体封装车间的配套条件。结构建模时所有拼接位置都做了圆角过渡处理，避免尖锐棱角在无尘车间内积尘，所有外露紧固件都采用304不锈钢内六角螺丝，表面做电解抛光处理，减少颗粒附着。

　　实际生产场景中，该装置可替代传统的人工氮气吹干作业，单批次处理时间可控制在90秒以内，相比人工作业效率提升4倍以上，同时避免人工操作带来的芯片磕碰、二次污染风险。干燥过程中气流采用垂直层流设计，不会在芯片表面形成紊流残留，干燥完成后芯片表面无可见水痕，表面颗粒度可满足百级洁净车间的工艺要求。针对不同的清洗药剂特性，设备所有接触潮气的结构件都做了耐腐涂层处理，可适配异丙醇、去离子水、稀释氢氟酸等常见清洗介质的使用环境，不会出现长期使用后的锈蚀、掉漆问题。
