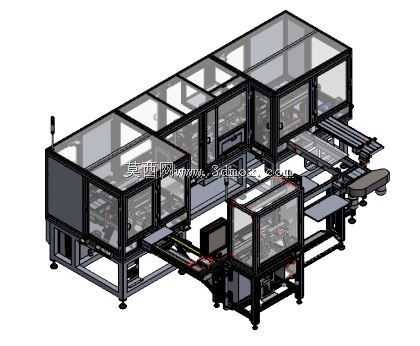

引线框架自动化输送衔接焊装设备

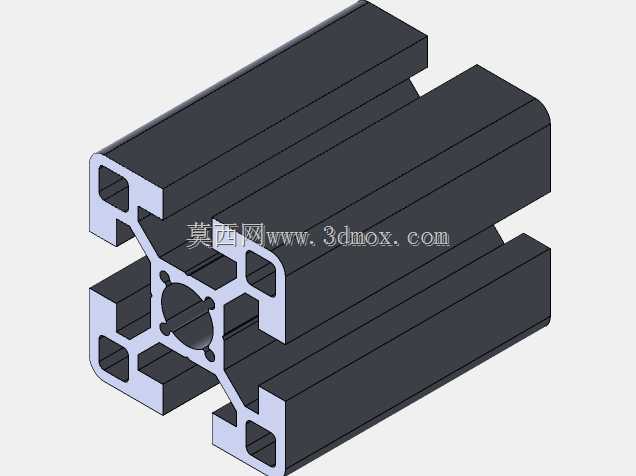

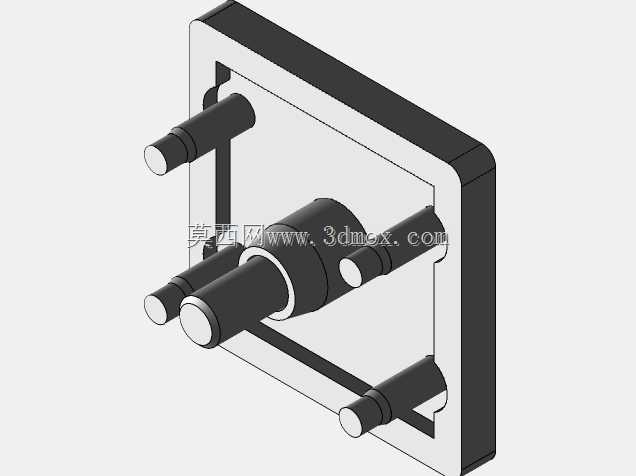

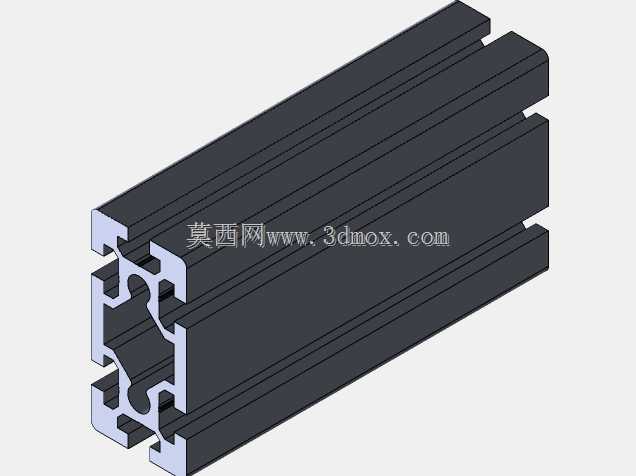

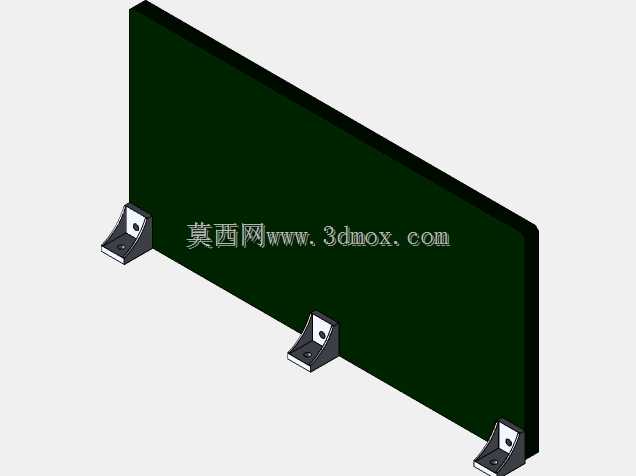

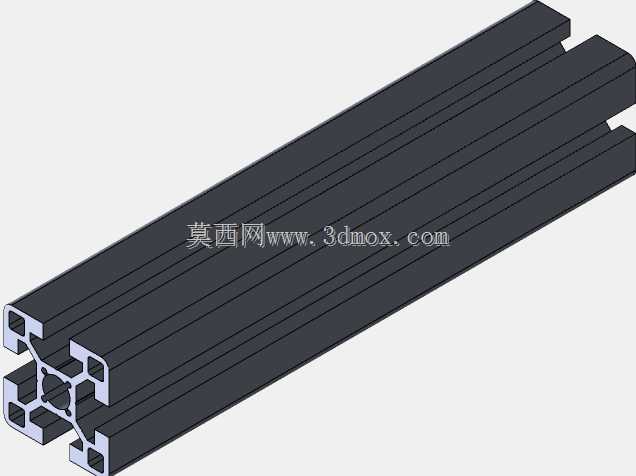

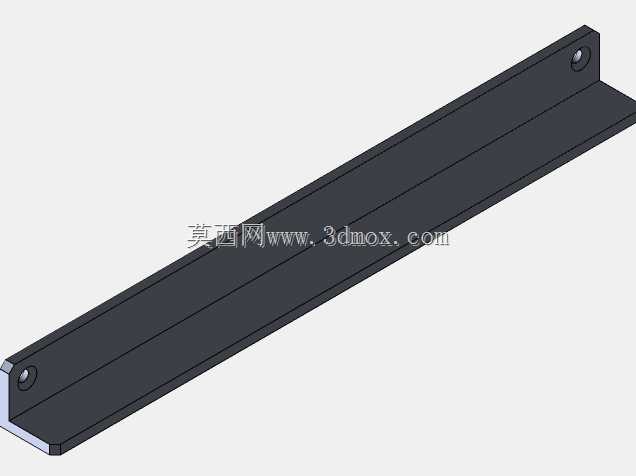

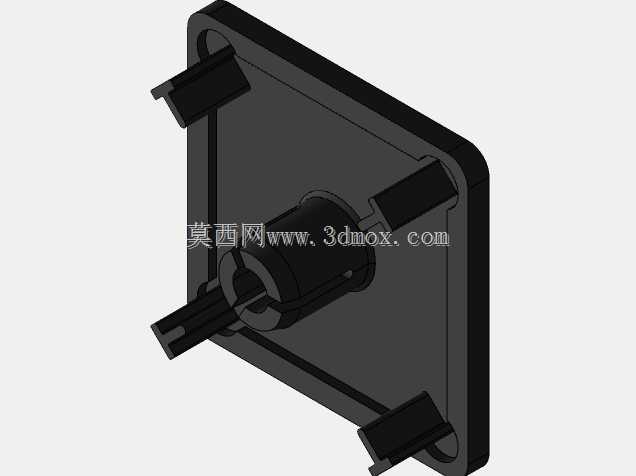

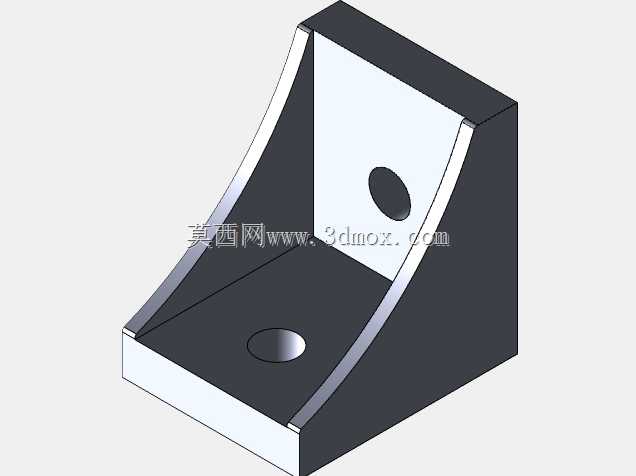

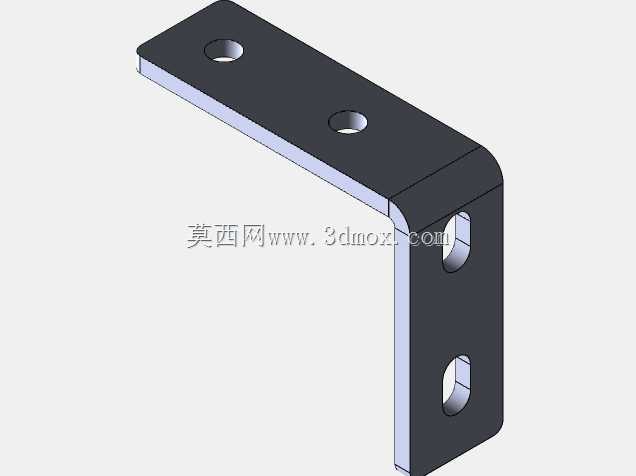

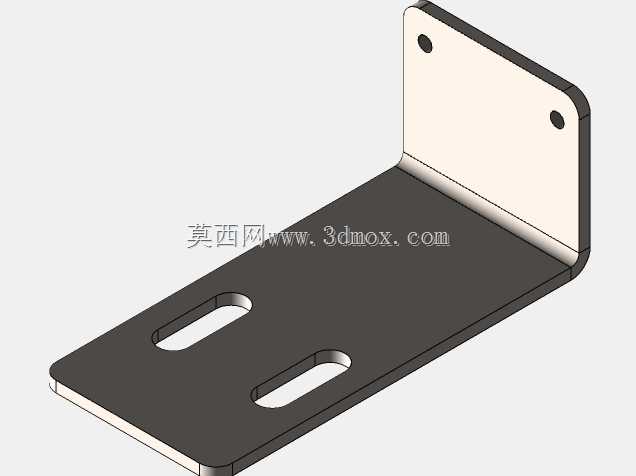

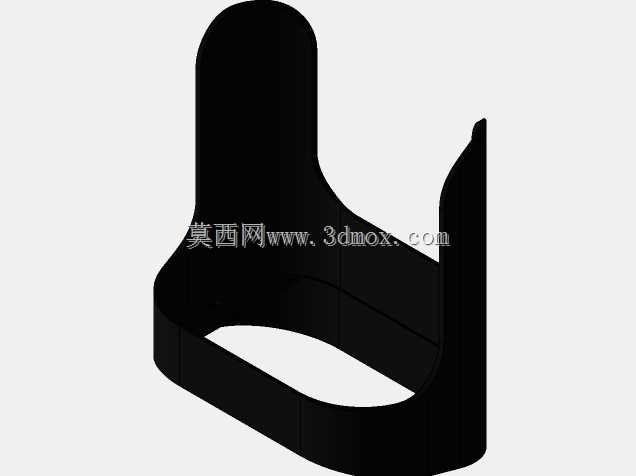

　　这套设备主要面向半导体封装前段的引线框架加工工序，衔接焊装工位与后续检测、裁切工序的物料流转需求，解决传统人工转运引线框架时易出现的引脚变形、定位偏移、周转效率低等实际生产痛点，适配NTC类热敏元件引线框架的批量加工流转场景，可直接对接现有焊装设备的出料端，无需对原有产线的地基布局做大规模改动。从结构设计逻辑来看，整套设备采用分段式模块化布局，分为进料接驳段、中间缓存定位段、出料分送段三个核心功能区，外围搭配铝型材搭建的安全防护框架，防护面板采用透明亚克力与钣金组合的形式，既可以隔绝设备运行时的人员误触风险，也能方便运维人员直接观察内部物料的运行状态，设备顶部预留了状态警示灯的安装位，可实时反馈设备运行、故障、待料三种工作状态。

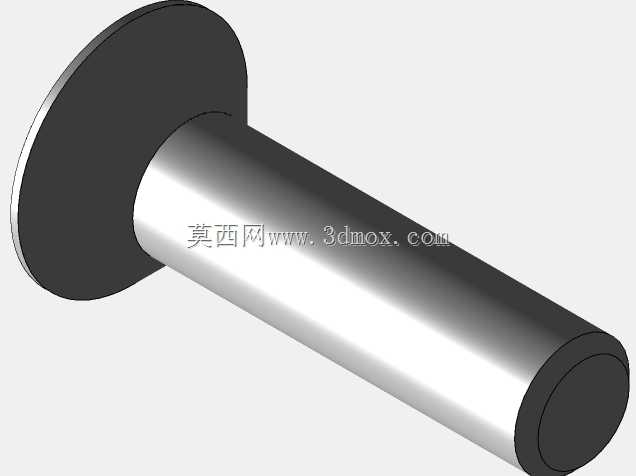

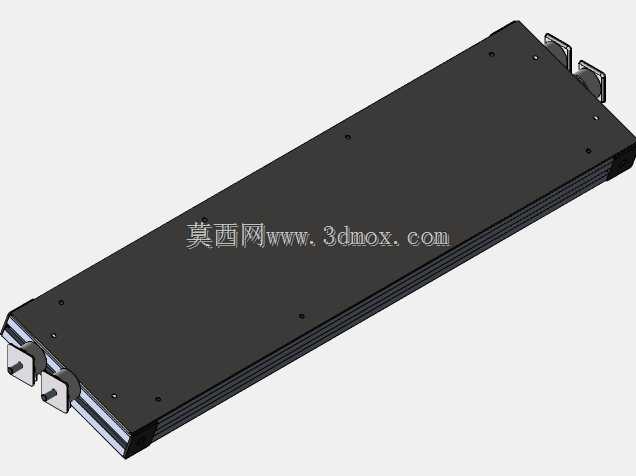

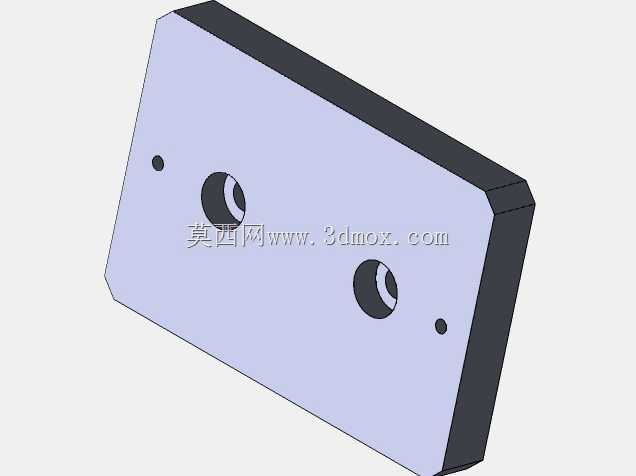

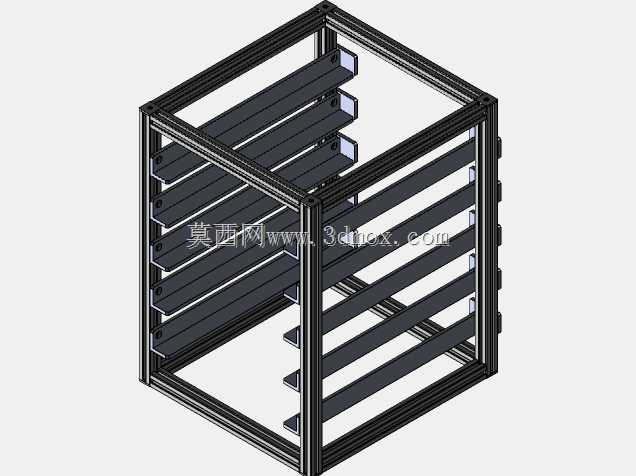

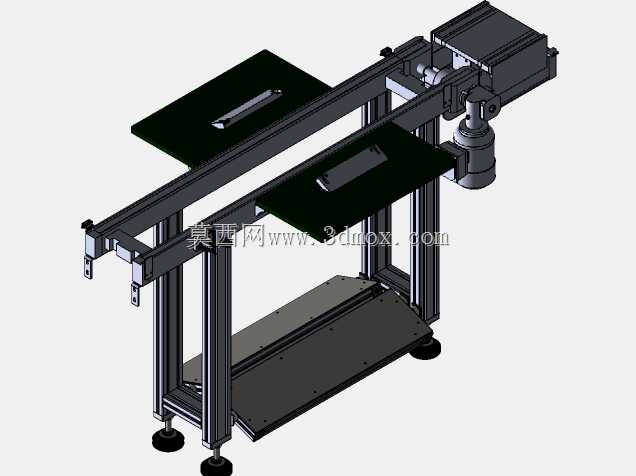

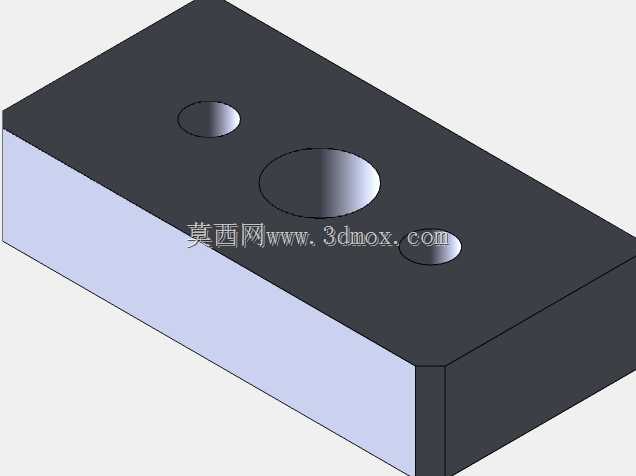

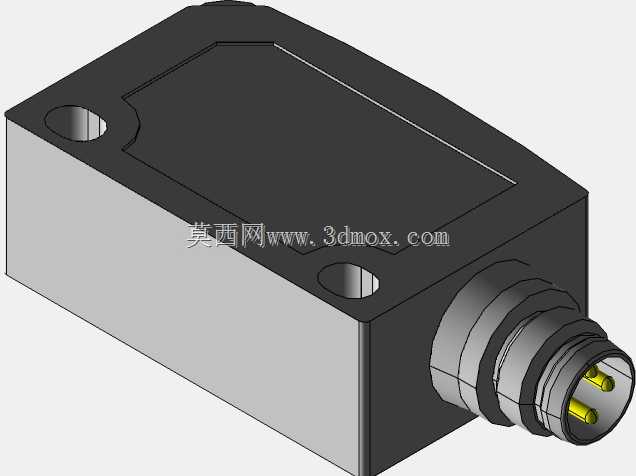

　　进料接驳段直接对接焊装设备的出料口，配置了可调宽度的输送导轨，可根据不同规格引线框架的载具尺寸调整导轨间距，调整范围覆盖行业内常用的120mm到260mm宽度载具，导轨表面采用防静电耐磨材质，避免引线框架在输送过程中产生静电吸附损伤芯片引脚，接驳位置配置了光电检测传感器，当检测到焊装工位完成出料的载具时，输送段自动启动，将载具平稳送入中间缓存段。中间缓存定位段设置了多组可独立控制的阻挡气缸与定位销机构，当载具到达指定工位时，阻挡气缸升起截停载具，定位销同步插入载具的定位孔内，将载具的重复定位精度控制在±0.05mm范围内，满足后续工位的抓取定位要求，缓存段最多可同时容纳6组载具，可平衡前后工序的生产节拍差，

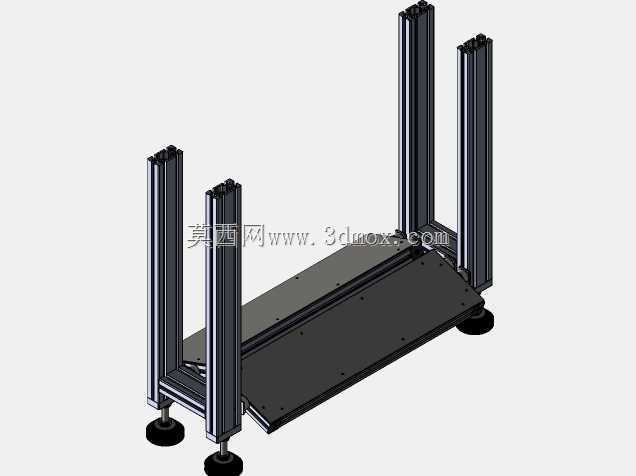

　　避免出现前道工序待料或者后道工序堵料的情况，缓存段下方预留了废料收集口，可承接焊装工位带出的少量焊渣与废料，通过底部的斜槽统一收集到外置废料盒内。出料分送段采用双轨分流设计，可根据后续工位的忙闲状态，将完成缓存定位的载具自动分配到对应出料轨道，分别对接NTC夹具工位与检测工位，分道机构采用伺服驱动的拨叉结构，分道动作响应时间控制在0.8s以内，不会对整体输送节拍造成影响，出料端同样配置了到位检测传感器，当后续工位完成载具取走后，传感器反馈信号给控制系统，自动输送下一组载具到位。从安装边界来看，整套设备的整体占地尺寸控制在长3200mm、宽1800mm、高1900mm范围内，底部采用可调式脚杯支撑，可根据地面平整度调整设备水平度，

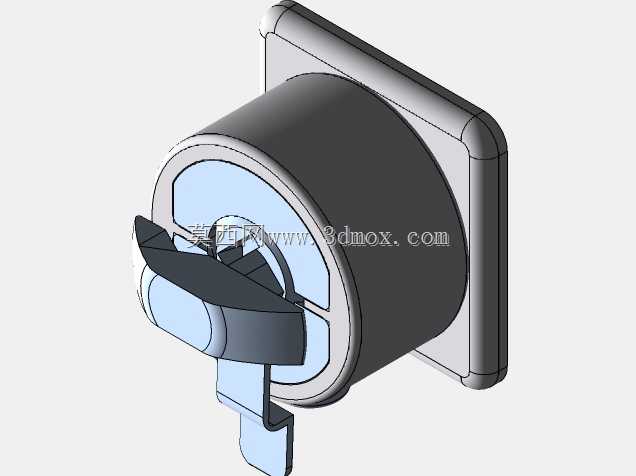

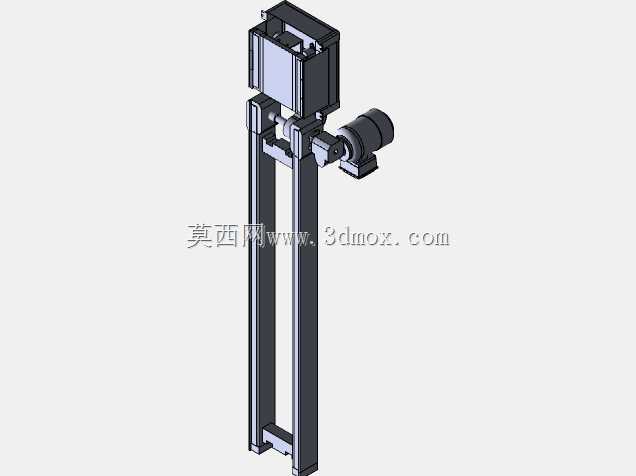

　　调整行程为±30mm，无需额外预埋安装螺栓，设备的主电控柜集成在设备侧方的机架内部，外部仅需接入220V交流电源与0.5-0.7MPa的压缩空气气源即可运行，气源接口采用标准快插接头，方便现场管路对接。设备的传动部分采用同步带搭配精密导轨的组合形式，输送速度可在0.1m/s到0.5m/s范围内无级调整，可根据不同产线的生产节拍灵活设置，传动部件全部设置在输送面下方，与物料输送区域完全隔离，避免传动部件的润滑油滴落污染引线框架，所有运动部件的位置都设置了原点与限位传感器，设备启动时可自动完成原点复位，出现超程情况时自动停机并触发警示信号。在设计过程中充分考虑了运维便利性，所有防护面板都采用快拆式结构，无需专用工具即可拆卸，方便日常对输送导轨、传动部件、传感器的清洁与校准，传感器的安装位置都预留了调整余量，可根据实际使用的载具尺寸微调检测位置，气路管线全部采用线槽规整排布，每个气缸的气路都配置了独立的调速阀，可单独调整每个动作的运行速度，避免动作过快导致载具晃动偏移。这套设备可直接融入现有引线框架加工产线，替代原有的人工周转或者简易皮带输送结构，将焊装到后续工序的物料流转自动化率提升至100%，减少人工接触引线框架带来的品质隐患，同时可适配多规格引线框架的生产需求，换型时仅需调整导轨宽度与定位销位置，单批次换型时间不超过15分钟，无需更换结构零件，适配中小批量多品种的生产场景。
