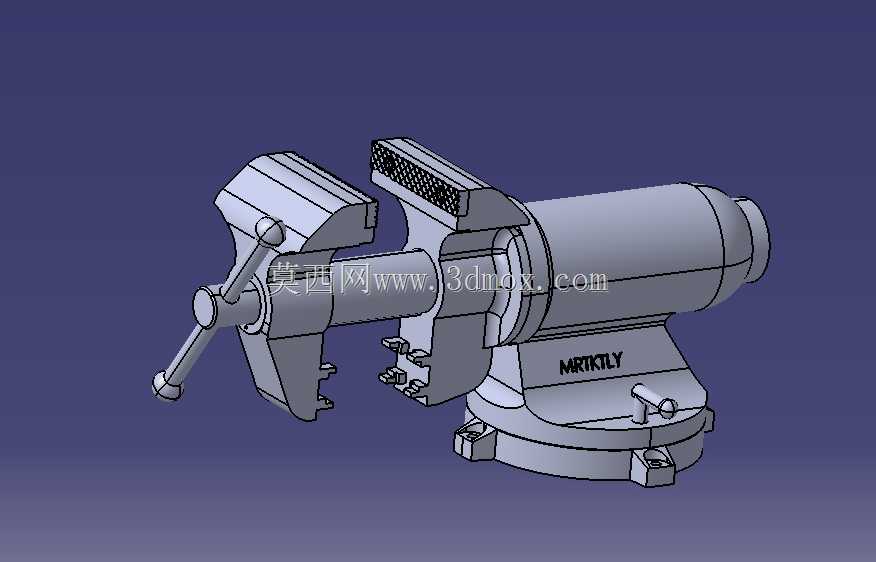

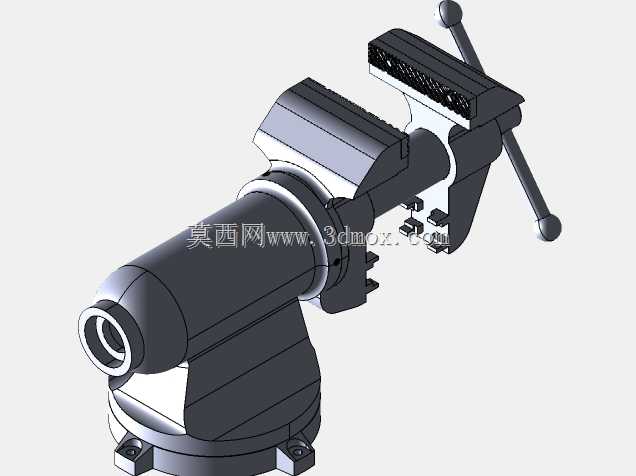

重型回转式台虎钳工业级夹持工装结构

　　在机械加工车间的钳工作业区、小型零件铣削钻削工位、设备维修装配站点，这类重型台虎钳是工位上不可或缺的基础夹持工装，区别于轻型家用台钳，该结构的整体刚性设计完全适配工业场景下的大夹紧力需求，不会在重切削、强力敲击作业时出现钳身偏移、夹持打滑的问题。从实际使用场景来看，不管是对毛坯件进行錾削、锉削修形，还是对小型轴类、板类零件进行钻孔、攻丝、铰孔加工，或是在设备维修时夹持拆解小型零部件，这款虎钳都能提供稳定的夹持基准，其回转底座设计可以让操作人员根据作业需求快速调整钳身朝向，不需要反复松脱底座安装螺栓，在多工序交叉作业时能大幅减少工位调整的辅助时间。

　　从功能特性上拆解，该虎钳的活动钳身通过梯形丝杠副实现进给，梯形螺纹的自锁特性可以保证夹持状态下不会因为作业振动出现钳口松退，丝杠端部的摇臂采用球头手柄设计，操作人员施加夹紧力时握持手感顺畅，不会出现硌手的问题，最大夹紧行程可以覆盖常规工业场景下绝大多数中小型零件的夹持尺寸需求。固定钳身和活动钳身上的钳口板采用带交叉齿纹的可拆卸结构，齿纹的咬合深度经过合理设计，既可以保证对金属毛坯件的夹持摩擦力，又不会在已加工表面留下过深的压痕，当钳口齿纹磨损后，只需要松开钳口板的固定螺栓即可快速更换，不需要整体报废钳身，大幅降低了工装的长期使用成本。底座部分采用带三个安装耳的回转结构，安装耳上开有通孔，可以通过T型螺栓或者膨胀螺栓将虎钳牢牢固定在钳工台或者机床工作台面上，回转盘的锁紧手柄可以在调整到所需角度后快速锁死，锁止后钳身的周向间隙控制在极小范围内，不会在强力作业时出现角度偏转。

　　从设计思路层面分析，该结构在建模时优先保证了整体的力流传递合理性，夹紧力从摇臂输入后，通过丝杠传递到活动钳身，再通过钳口传递到被夹持工件，反作用力直接通过固定钳身传递到底座安装面，整个力流路径没有出现明显的刚度突变截面，钳身主体采用大圆弧过渡的箱型结构，既避免了应力集中导致的钳身断裂风险，又在控制整体重量的前提下最大化提升了结构刚性。活动钳身和固定钳身的配合面采用燕尾导轨结构，配合间隙经过合理设计，既可以保证活动钳身进给顺畅无卡滞，又不会出现上下方向的翘曲间隙，保证夹持时两个钳口面的平行度，避免工件夹偏。底座的回转配合面采用止口结构设计，既可以承受轴向的夹紧力，又可以承受作业时产生的倾覆力矩，即使在钳口边缘夹持工件进行敲击作业，也不会出现钳身倾覆的问题。

　　从安装边界和尺寸适配角度来看，该虎钳的底座安装孔位间距符合通用钳工台的安装尺寸规范，不需要对现有工作台进行额外打孔改造即可直接安装，钳口闭合时的整体高度适配常规钳工站立作业的操作高度，操作人员在进行锉削、锯削作业时手臂可以保持自然的施力角度，减少长时间作业的疲劳感。钳身的最大开口尺寸可以满足直径150mm以内轴类零件、宽度200mm以内板类零件的夹持需求，完全覆盖常规五金加工、设备维修场景下的工件尺寸范围，整体重量控制在合理区间，既保证了足够的自重来抵消作业时的振动，又不会因为过重导致安装搬运困难。在细节设计上，丝杠的端部设置了防尘挡圈，可以减少加工过程中产生的铁屑、粉尘进入丝杠配合副，延长丝杠的使用寿命，钳身的所有外露棱边都做了倒角处理，避免安装和使用过程中划伤操作人员，符合工业工装的安全设计要求。
