X形结构台式夹持虎钳结构设计

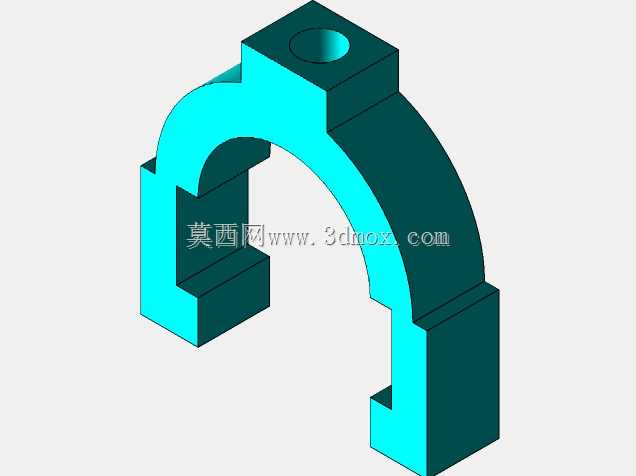

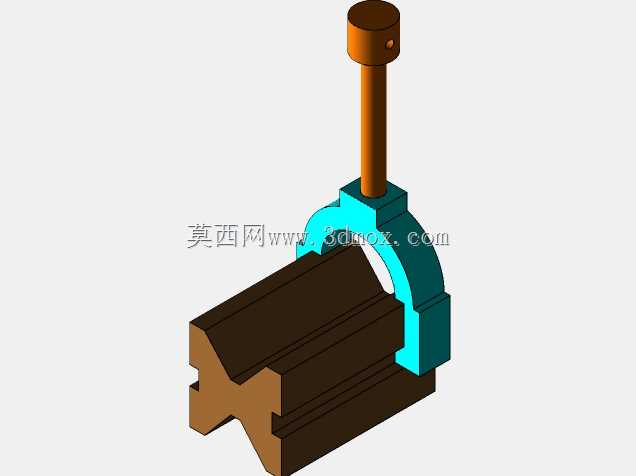

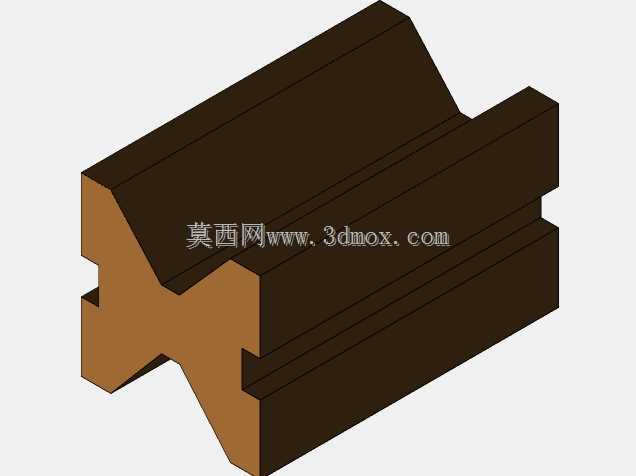

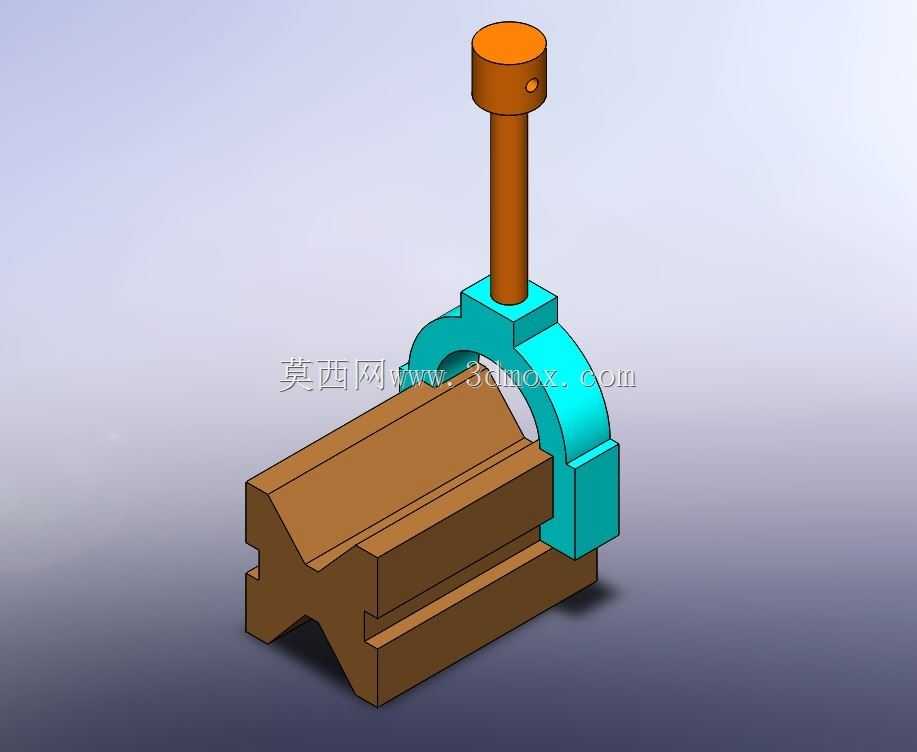

　　在机床加工、钳工修配、小型零件装夹作业场景中，夹持工装的适配性直接决定工件装夹效率与加工精度，这款X形结构台式虎钳正是针对常规平口钳装夹异形截面工件时贴合度不足的痛点设计的专用夹持器具。不同于常规平口钳采用平行钳口配合丝杠直推的夹紧逻辑，这款虎钳的钳身基体采用X形截面结构设计，钳体的承载面做了对称的V形与平面组合结构，既可以稳定装夹方形、矩形截面的常规工件，也能对圆柱形、六角形截面的轴类、套类零件实现自定心夹持，无需额外更换钳口垫块就能覆盖多数小型机加工零件的装夹需求。从结构设计逻辑来看，这款虎钳的夹紧执行部分采用了C形夹紧臂配合竖直压杆的施力结构，压杆顶端设置了施力旋钮，通过旋钮施加的旋转扭矩转化为压杆的轴向进给推力，

　　带动C形压块向钳身基准面施压，夹紧力的传递路径短，施力过程中压块不会出现偏摆，能保证夹紧力垂直作用在工件表面，避免装夹过程中工件出现翘起、移位的问题。钳身的X形结构并非单纯的外形设计，其底部的X形凸起可以和机床工作台的T型槽实现快速定位配合，安装时无需额外打表找正就能保证钳身基准面与机床进给方向平行，安装边界可以适配多数中小型台式钻床、铣床、台式砂轮机的工作台面尺寸，钳身整体的高度控制在常规台钳的安装高度范围内，不会因为结构特殊导致加工时刀具行程不足。在实际使用场景中，这款虎钳除了配合机床完成零件的钻、铣、磨工序装夹外，也可以单独固定在钳工工作台上，完成零件的锉修、划线、装配等手工作业，X形的钳身结构在保证结构刚性的前提下，

　　相比同规格的整体式平口钳减轻了整体重量，挪动和转场安装更加便捷。设计过程中针对夹紧臂的受力变形做了针对性的结构强化，C形压块与压杆的连接位置做了圆弧过渡处理，避免应力集中导致的长期使用开裂问题，压杆与钳身的配合部位采用了耐磨的导向结构，长期反复进给使用也不会出现配合间隙过大导致的压块偏斜问题。钳身的基准面做了平面度处理，装夹工件时可以保证工件的定位基准与钳身基准完全贴合，减少装夹带来的形位公差，对于小型精密零件的加工来说，这种稳定的定位结构能有效降低装夹误差带来的加工废品率。和常规台钳相比，这款X形台钳的钳口没有设置额外的齿形结构，夹紧接触面为光整平面，装夹表面精度要求较高的零件时不会在工件表面留下夹痕，对于有色金属零件、

　　表面已完成精加工的零件装夹更加友好，不需要额外垫铜皮进行防护就能完成装夹作业，能有效减少装夹辅助时间。压杆的进给行程经过合理匹配，既可以满足不同厚度工件的装夹需求，也不会因为行程过长导致压杆伸出量过大影响结构刚性，在最大夹紧行程位置，压杆与导向孔的配合长度仍能保证足够的支撑刚性，夹紧过程中不会出现压杆弯曲变形的问题。
