卡丁车转向操控方向盘三维设计作品

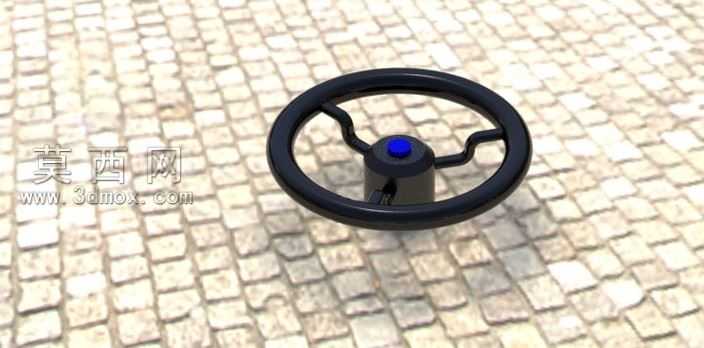

本作品为卡丁车转向系统核心操控部件方向盘的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先依据卡丁车人机工程操控需求确定轮圈的环形轮廓尺寸，轮圈采用符合手部握持弧度的圆润截面设计，保证驾驶过程中抓握的贴合度与舒适度。轮圈内部设置三根对称分布的辐条结构，辐条采用流畅的弯折造型，既保证结构强度又兼顾视觉轻量化效果，辐条与中心基座的连接位置做了平滑过渡处理，避免应力集中问题。中心基座为圆柱形安装结构，用于对接转向柱实现转向力矩的传递，基座顶部设置醒目的蓝色装饰按键结构，还原实车的功能按键布局。材质渲染阶段，轮圈与辐条部分采用哑光黑色硬质塑料材质，模拟卡丁车方向盘常用的耐磨工程塑料质感，调整材质的粗糙度参数还原磨砂防滑的表面效果，中心蓝色部件采用高光亮面塑料材质，通过色彩对比突出视觉焦点，基座部分采用深灰色哑光金属材质，体现安装结构的金属质感与结构强度。场景渲染选用砖石铺装地面作为展示背景，通过柔和的环境光打亮模型整体，突出部件的轮廓层次与材质细节，阴影设置柔和自然，让模型展示更具真实感。设计过程中重点考量了方向盘的操控人机尺寸，轮圈直径适配卡丁车驾驶的坐姿操控范围，辐条的分布角度避开手部常规抓握区域，保证转向操作时的顺畅度，中心安装基座的尺寸匹配通用卡丁车转向柱的安装规格，确保模型具备实际生产参考价值，整体结构无冗余设计，各部件衔接自然合理，既满足转向功能的结构强度要求，又兼顾了卡丁车轻量化、运动化的外观设计风格。
