五轴联动数控加工中心整机结构

　　这套五轴联动数控加工设备的整机框架结构，主要面向复杂曲面零件的多面一次装夹加工场景，在精密模具制造、航空结构件铣削、医疗器械复杂构件加工、高精度工装夹具制作车间中承担核心切削工序。区别于常规三轴立式加工中心，该设备搭载可回转摆动的圆形工作台，配合立式布置的高速铣削主轴，能够在单次装夹状态下完成工件五个自由度方向的进给切削，无需多次翻面找正，大幅减少多工序装夹带来的定位误差，尤其适合带有空间斜孔、复杂型面、叶轮类流道、多方位安装槽的零件加工。

　　从整机布局来看，床身主体采用高刚性的箱型框架结构，底部承载区域预留了充足的排屑与检修空间，X、Y、Z三轴的直线进给导轨均布置在经过力学优化的支撑筋板上方，导轨安装面的平面度在建模阶段就按照装配公差要求预留了刮研余量，避免切削载荷传递过程中出现导轨形变。立式主轴箱沿Z向导轨上下进给，主轴端面朝向工作台中心，主轴套筒的伸出行程覆盖整个工作台的加工高度范围，主轴端部的刀具装夹接口适配标准铣刀、钻头、镗刀等通用切削刀具，换刀空间在主轴与刀库的相对位置设计中提前做了干涉校验，确保刀具交换动作不会与工作台、夹具发生碰撞。

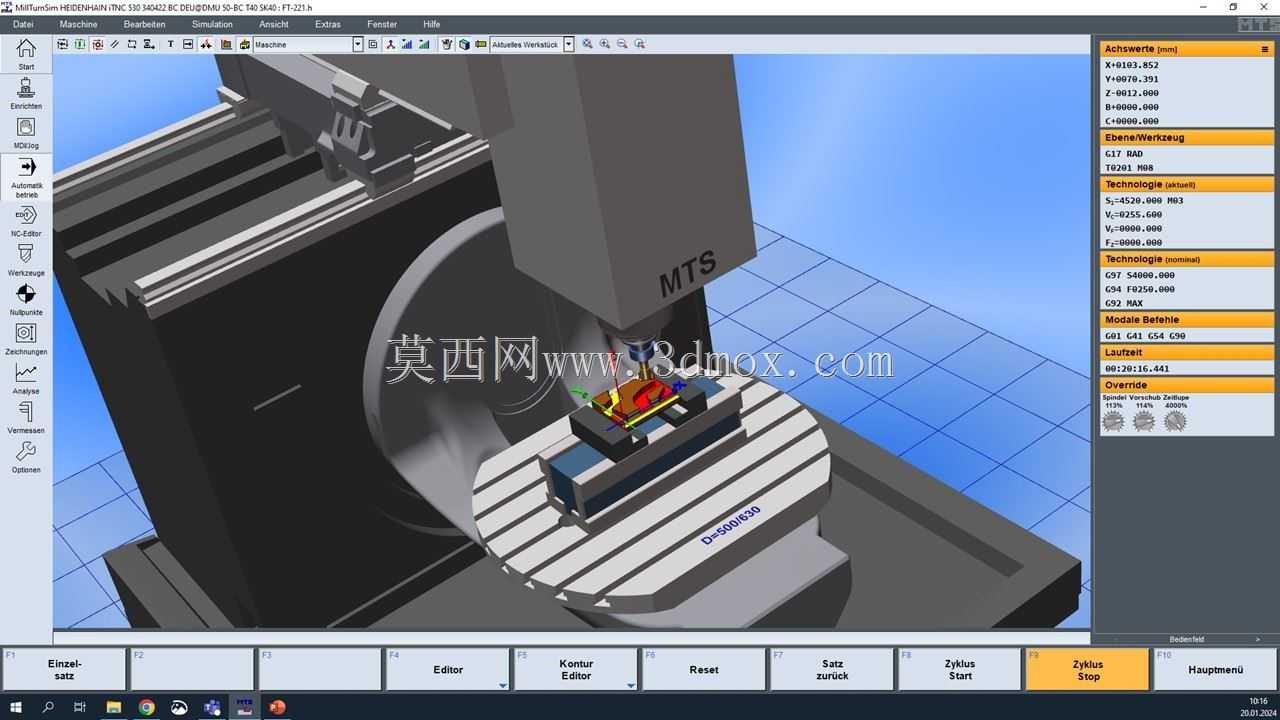

　　下方的回转摆动工作台是这套设备的核心功能部件，圆形工作台面均匀布置T型槽，用于装夹压板、精密平口钳或者定制专用夹具，工作台既可以绕垂直轴线做360度连续回转，也能够绕水平摆动轴实现大角度倾斜，配合三个直线轴的联动插补，让刀具可以以最优的切削角度接触工件型面，避免球头刀在深腔加工时出现刀尖点线速度为零的不良切削状态，有效提升曲面加工的表面质量与刀具寿命。建模过程中对工作台的极限倾斜位置做了完整的运动包络模拟，当工作台摆动至最大倾角时，台面上的工件、夹具边缘与床身内壁、主轴箱外侧的安全间隙均控制在合理范围，不会出现行程极限位置的结构干涉。

　　设备的操作面板与数控系统操控区域布置在机身侧方，符合车间操作人员的站位习惯，防护门的开合行程在整机布局中预留了足够的操作空间，工件吊装时可以从正面开口直接进入加工腔，吊装路径不会与门框、主轴结构发生干涉。整机的安装边界按照车间常见的设备基础尺寸设计，底部的地脚支撑点位置对应床身的主要受力筋位，设备就位后调平垫铁的布置空间充足，周边预留的维护通道可以满足日常检修导轨护板、润滑管路、切削液喷嘴的操作需求。切削液管路的走向沿着床身内壁布置，喷嘴可以随主轴切削位置调整喷射方向，加工过程中产生的切屑顺着工作台周边的斜面滑落至底部排屑区域，不会在导轨副、丝杠副位置堆积。

　　在结构设计思路上，整套框架优先保证切削刚性，所有支撑部位的壁厚、筋板排布都参照重载铣削的受力工况做了刚度匹配，主轴箱、滑枕、工作台座的材质选型偏向高减震性能的铸件结构，吸收粗加工时的切削振动，保证精加工时的尺寸稳定性。各轴的行程参数匹配工作台的最大承载尺寸，既不会因为行程冗余过大造成设备占地面积浪费，也不会因为行程不足限制常规尺寸零件的加工范围。三维建模过程中所有运动部件的配合位置都按照实际装配关系做了约束，直线导轨、丝杠、轴承座、驱动电机的安装接口完全对应通用标准件的安装尺寸，后续做细化设计或者改造时可以直接调用对应标准件完成装配，大幅缩短整机设计的迭代周期。
