废油回收燃烧加热炉成套结构设计

　　这套废油炉结构围绕废油资源化利用场景搭建，整体由炉体燃烧工位、高位储油桶、支架组件、输油管路、控制阀件、燃烧喷嘴及底部安装底板构成，适配小型加工车间、维修站点、野外临时作业点的废油处理与供热需求，可将设备更换产生的废润滑油、废液压油等废弃油料作为燃料，完成工件局部加热、工位采暖、小型熔炼预热等作业，减少废油随意排放造成的污染，同时降低常规燃料采购成本。

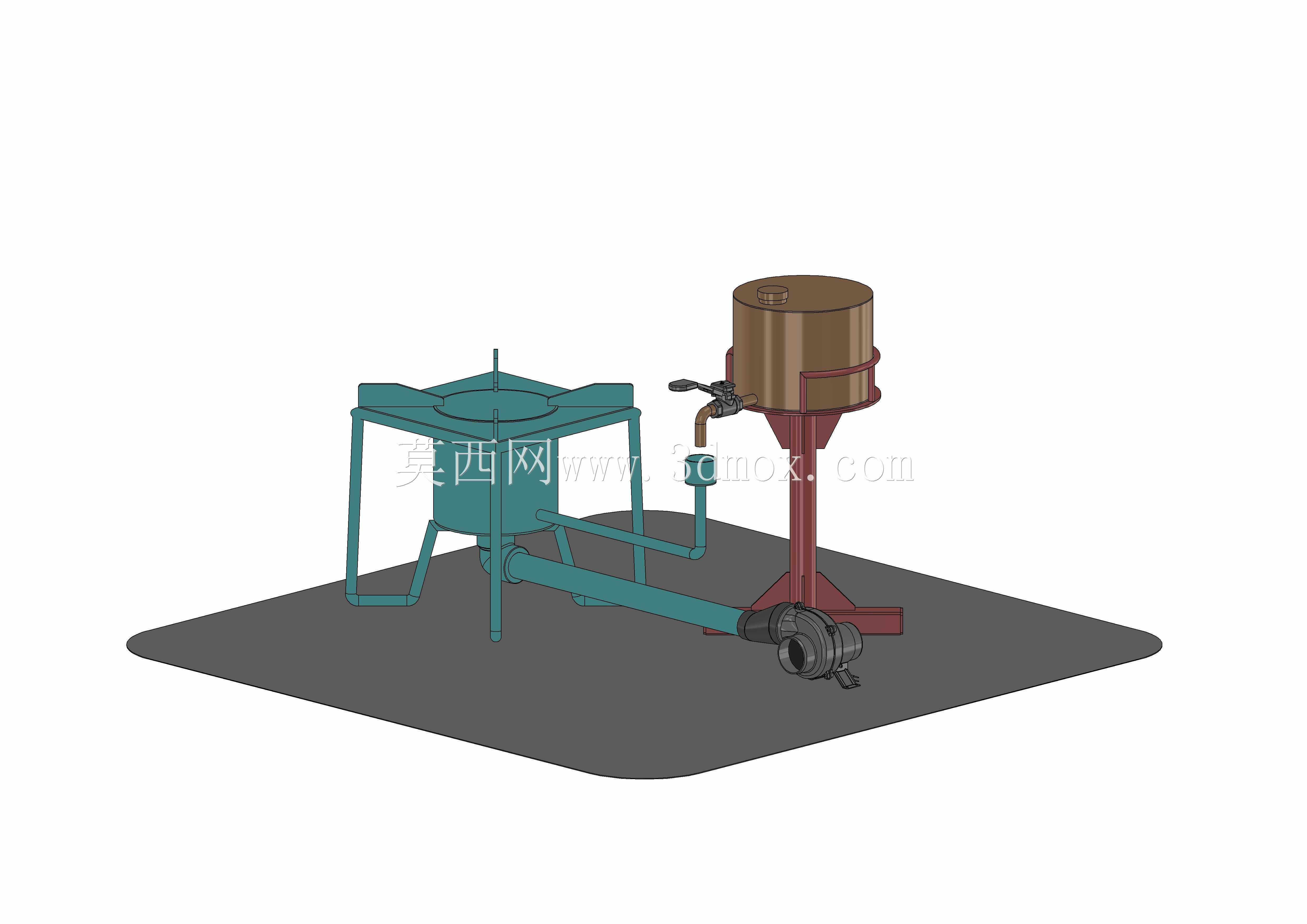

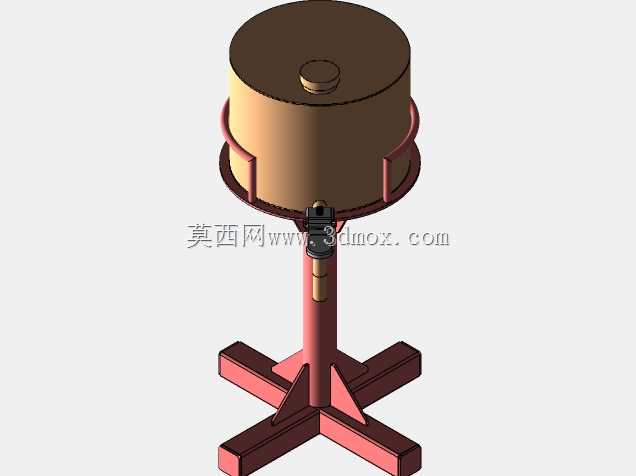

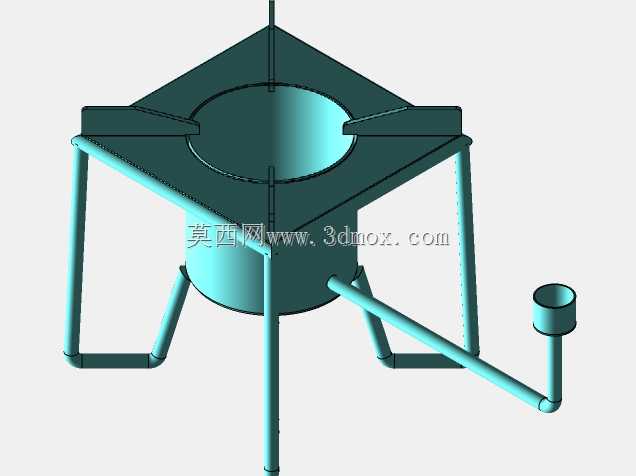

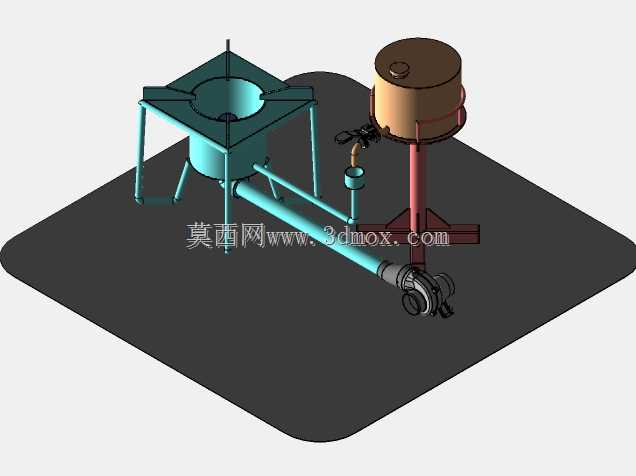

　　从现场布置逻辑来看，整套设备的安装基准为底部整块平板底座，炉体、储油桶支架、管路末端喷嘴均固定在同一底板平面上，安装时只需保证底板水平度，即可同步对齐各部件的相对位置，无需额外做复杂地基找平。炉体采用框架式支腿支撑，顶部设置带围挡的燃烧作业平台，平台中部预留燃烧器安装位，四条支腿向外微张形成稳定支撑，支腿间预留充足操作空间，方便操作人员清理炉灰、调整火焰位置、放置待加热工件。高位储油桶通过独立立式支架架设在炉体侧方，桶体采用圆柱储腔加下锥斗的结构形式，锥斗底部直接对接输油管路，这种结构设计可让桶内废油依靠重力自然向管路汇聚，避免油料在桶底残留淤积，桶体顶部设置密封端盖，加注废油时可打开端盖倾倒，日常作业时盖合端盖减少油料挥发与杂物落入。

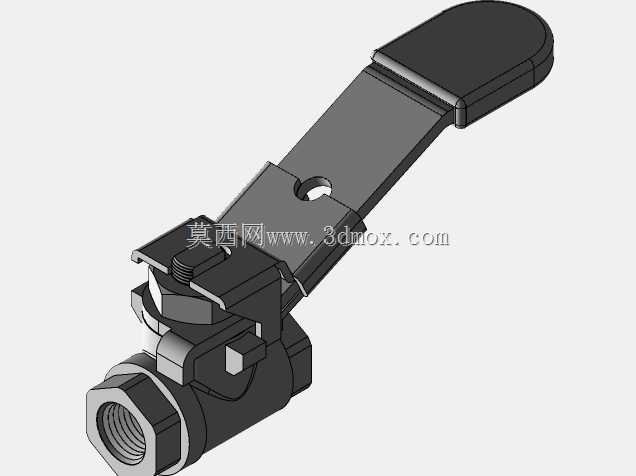

　　输油管路从储油桶锥斗出口引出，沿炉体支腿外侧横向铺设延伸至炉体前端的燃烧喷嘴位置，管路中段串联控制阀件，操作人员可在炉体侧方直接调节阀门开度，控制废油的供给流量，匹配不同加热工况下的火焰强度需求。管路整体采用硬管弯折成型，管路段通过管卡固定在炉体支腿上，避免作业过程中管路晃动移位，管路与储油桶、阀门、喷嘴的连接位置均预留对接端口，实际生产中可根据密封需求加装密封垫或锁紧接头，防止油料滴漏。燃烧喷嘴安装在炉体前端正对燃烧腔的位置，喷嘴入口对接输油管路，出口朝向炉体内部燃烧区域，废油经管路输送至喷嘴后雾化喷出，在燃烧腔内点燃形成稳定火焰，喷嘴旁可配套加装助风接口，对接小型送风设备即可提升油料雾化效果，让废油燃烧更充分，减少积碳与黑烟产生。

　　结构设计过程中优先考虑了废油这类杂质含量较高燃料的适配性：储油桶下锥斗的倾斜角度做了加大处理，即使废油中混有少量细小杂质，也可随油料流向锥斗出口，日常维护时可在锥斗底部排污口位置清理沉积杂质；输油管路全程避免出现下凹的积液弯段，防止停机后管路内残留废油冷凝堵塞；阀门选用通径较大的截止类阀件，减少杂质卡滞阀瓣的概率。各支撑支架均采用型材焊接成型，炉体支架与储油桶支架的高度差经过匹配，储油桶出油口的高度明显高于喷嘴入口高度，形成足够的重力供油压差，无需额外加装输油泵即可实现稳定供油，简化了整套设备的动力配置，降低故障点。

　　外形尺寸方面，整套设备在底板上的占地轮廓为长方形，横向长度覆盖炉体到储油桶支架的全部跨度，纵向宽度以炉体支腿的外边缘为边界，整体高度最高点为储油桶顶端，作业时炉体操作平台的高度适配人工站立操作的舒适区间，无需垫高即可完成工件摆放与阀门调节。安装边界上要求设备四周预留不小于半米的操作维护空间，侧面预留阀门操作与管路检修的空位，储油桶上方预留开盖加注油料的空间，炉体正面预留火焰观察与工件取放的通道，设备整体需远离易燃易爆物料堆放区域，底座可通过膨胀螺栓固定在地面，避免作业过程中受碰撞移位。

　　建模时各部件的装配关系完全还原实际安装逻辑：支腿与平台焊接为炉体总成，储油桶与立式支架通过抱箍固定，管路按实际走向分段拼接，阀门、喷嘴作为独立装配部件安装到对应接口，所有连接面的位置、螺栓孔位均按实际装配尺寸预留，结构工程师可直接在该模型基础上调整桶体容积、管路通径、支架高度，衍生出不同供热功率的废油炉型号，也可对接仿真模块完成油路流动、燃烧热场的前置校验，减少样机试制过程中的改动量。
