UCP209立式带座外球面轴承支座

　　这套UCP209立式带座外球面轴承支座，对应轴径45mm，属于带座外球面轴承单元里应用极广的一类枕式支撑件。在做输送线、风机、小型搅拌设备、农业机械以及各类轻工传动机构时，旋转轴的两端支撑往往不希望采用分体式轴承座再配调心滚子或深沟球轴承的复杂方案，UCP系列把铸造座体与外球面球轴承预先组合成一体，安装孔位、轴承外圈球面配合、密封结构都已成型，现场只需把轴穿入内孔、锁紧顶丝或偏心套，再用螺栓把座体固定在机架平面上即可完成支撑布置，大幅缩短了装配与对中的工作量。

　　从实际用途看，这类支座主要承受径向载荷，同时能兼顾一定程度的轴向载荷。外球面轴承的外圈球面与座孔球面相互配合，使轴在安装存在轻微偏斜、机架焊接后平面度不理想、或者运行中受热伸长产生微量挠曲时，轴承仍可自动调心，避免内圈与滚动体边缘受载而过早点蚀。45mm轴径对应的209规格，在中小型皮带输送机滚筒轴、斗式提升机从动轴、通风机叶轮轴以及木工机械主轴支撑中十分常见，选型时往往按轴径先确定型号，再校核额定动载荷、极限转速与安装空间。

　　结构上，UCP209采用立式P型铸铁座，底座为长条形铸造平台，两端开出带沉台的安装螺栓孔，中间隆起的轴承座孔容纳外球面轴承。座体材料多为灰口铸铁，铸造后经时效处理，具备较好的减振性与抗压强度，适合承受平稳或中等冲击的径向力。轴承部分为外球面球轴承，内孔通常带顶丝，轴穿入后用内六角螺钉顶住轴上的平面或凹槽实现周向固定；部分版本采用偏心锁紧套，装拆更方便。轴承两侧带冲压钢挡圈与橡胶密封圈组合，形成迷宫式或接触式密封，能在多尘、糠麸、粉料、轻微飞溅的工况下阻挡污物进入滚道，内部则预充锂基润滑脂，座体上方常设置注油嘴，便于后期补脂维护。

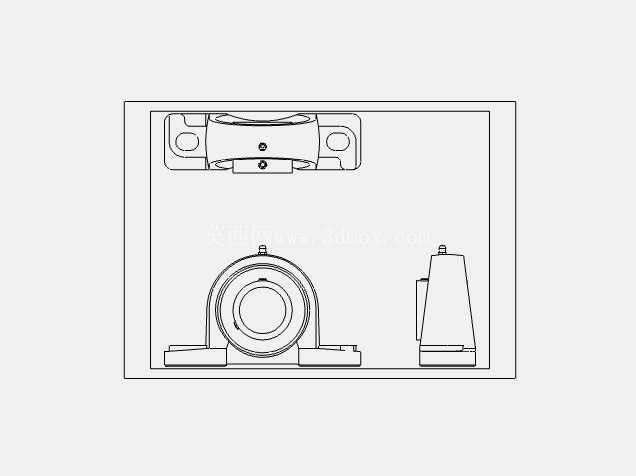

　　设计思路上，P座的核心在于把“支撑—调心—密封—固定”四件事集成在一个紧凑单元里。底座两安装孔的中心距、座体总高、轴承中心到底面的高度H、底脚宽度以及螺栓孔直径都遵循系列化标准，这使得同一型号在不同厂家之间具备较强互换性。三维建模时，需要重点还原底座的铸造圆角、加强筋过渡、座孔与外球面的配合关系，以及注油嘴、顶丝、密封圈等细节；装配关系上要体现轴承外圈可在座孔内小幅摆动的调心自由度，而内孔与轴之间通过顶丝锁紧。工程图中应清晰表达安装孔位、中心高、轴孔直径和总宽，供机架焊接板开孔与螺栓布置直接调用。

　　外形与安装边界方面，UCP209围绕45mm轴径展开，轴承中心到底座安装面有确定的中心高，两长孔沿轴向排布，允许螺栓位置在小范围内调整，方便补偿机架加工误差。布置时要在轴承两端留出轴的装入空间和扳手拧紧顶丝的操作空间，底座下方贴合面应加工或垫平，保证两只支座同轴度；若轴较长或热膨胀明显，通常一端采用固定支撑、另一端采用游动支撑的思路，或选择可沿轴向滑移的座型，避免轴受热顶死。润滑维护上，注油嘴应朝向便于操作的一侧，补脂时缓慢打入并转动轴，使脂均匀分布，同时避免过量充填引起温升。

　　在设备选型与建模协作中，这类标准件看似简单，却直接影响传动系统的对中质量、密封寿命与维护周期。把UCP209的座体轮廓、安装孔、中心高、轴孔和密封外形准确建入整机模型，既能在设计阶段检查轴系与机架、护罩、带轮之间的干涉，也能让采购与装配按统一型号备货，减少现场配焊、扩孔和垫片调整的返工。对于输送设备、农机辅机、通风除尘和小型传动装置而言，这种立式带座轴承单元是兼顾成本、可靠性与安装效率的典型支撑方案。
