挖掘机配套深土犁属具结构设计

　　这套挂载式深土犁结构，主要适配中小型挖掘机前端工作装置，替代常规铲斗完成硬地层深松、板结土壤破碎、林地开垦整地、农田深层耕作等作业，在丘陵坡地整治、果园深翻改土、造林前地块清理、硬质黏土层破除场景中，相比普通农用犁具具备更强的入土切削力，依托挖掘机液压系统提供的下压力与牵引力，可应对石块混杂、根系盘结的复杂土层，不用额外配置大马力牵引拖拉机，在零散地块、山地窄幅作业区域的适配性更强。

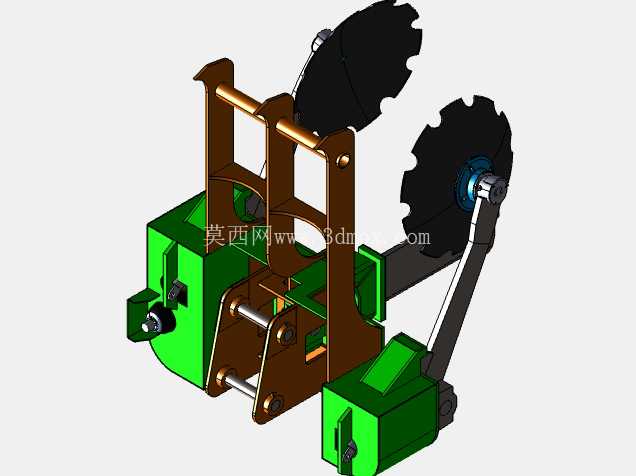

　　从结构布局来看，整套属具分为挂载连接架、双侧切削圆盘、犁体支撑框架、侧向限位箱体几个核心部分。连接架采用厚钢板焊接成箱型支座，预留的销轴孔位直接匹配挖掘机斗杆与连杆的安装点位，安装时无需对原有工作臂做改装，对位后穿入固定销轴即可完成属具切换，作业边界完全贴合原机臂的动作行程，不会出现运动干涉。支撑框架采用型钢拼焊成立体桁架结构，两侧立板预留多组调节孔位，可根据作业需求调整切削圆盘的入土角度与作业深度，框架横向跨距经过匹配计算，保证两侧圆盘受力对称，作业时不会出现偏载拖拽导致的臂体扭损。

　　前端配置的两个带齿切削圆盘，边缘做了异形缺口齿形，入土过程中可以先切割表层作物根系、缠绕藤蔓与硬质土块，避免长纤维物料缠绕犁轴，圆盘中心配置回转支承与耐磨轴套，随作业行进被动旋转，切削阻力远低于固定式犁刀。两侧的绿色箱体结构为配重与限位支座，一方面平衡属具前端切削部件的重量，让挖掘机臂在举升、下压过程中重心保持稳定，另一方面箱体底部的支撑面在作业到限定深度时贴合地表，防止入土过深损伤下方管线或造成整机过载。

　　设计过程中首先梳理了挖掘机属具的互换安装逻辑：所有连接销轴的中心距、轴径都沿用对应吨位挖掘机的通用属具接口标准，保证用户在不同同型号设备之间可以通用挂载；受力薄弱位置比如圆盘摆臂、连接架销轴座都做了加厚补强，焊接位置预留坡口保证焊透强度，应对硬土层作业的冲击载荷。切削圆盘的齿形排布经过受力优化，相邻齿的切入顺序错开，作业时不会出现同时啃入硬层导致的瞬时阻力峰值，液压系统负载波动更小，操作动作更平顺。

　　安装边界方面，整套属具收拢状态下的外轮廓宽度控制在挖掘机原铲斗的宽度范围内，行走转场时不会超出履带侧边，乡村窄路、林地间隙通行无需额外拆解；作业状态下最大入土深度可通过框架上的调节孔位多级调整，地表以上的结构高度完全处于斗杆俯仰的安全行程内，举升最高位时犁体底部离地间隙满足地块转移、跨越田埂的通行需求。摆臂与圆盘的连接位置设置了润滑注油点，日常保养时可以直接加注润滑脂，延长回转部件的磨损寿命，所有外露钢制部件的结构棱角都做了倒角处理，避免作业过程中应力集中出现开裂。实际作业时，操作人员操作挖掘机臂下压，让圆盘齿切入土层，借助设备行走牵引力向前行进，圆盘旋转切割板结土层与地下根系，后方框架同步将切削后的土块抬升松动，不用反复翻挖表层土壤，就能完成深层土壤的透气疏松，在农林整地作业中既能保留表层熟土，又能打破长期耕作形成的犁底层，提升土壤的保水保肥能力。
