CA6140车床主轴箱直齿传动齿轮

　　这款直齿圆柱齿轮是CA6140普通卧式车床主轴箱传动链中的核心啮合零件，在整套机床进给与主运动传动系统里承担定比扭矩传递、转速分级切换的作用，日常加工场景中，车床完成棒料外圆车削、端面切削、螺纹进给、内孔镗削等工序时，主轴箱内多组啮合齿轮会按照进给箱手柄选定的传动比，将主电机输出的旋转动力逐级传递到主轴与进给丝杠，这枚直齿轮就布置在相邻两根平行传动轴之间，和轴上配套的滑移齿轮、固定齿轮保持稳定啮合，把输入端的转矩平稳传导至下一级传动副，保障主轴输出转速符合工件切削的线速度要求。

　　从实际装机的安装边界来看，齿轮中心的预制通孔和传动轴轴颈采用过渡配合，装配时轴端穿入孔位后通过平键完成周向防转，齿轮两侧靠轴肩、轴用弹性挡圈或者隔套完成轴向定位，避免齿轮在轴上出现窜动，啮合侧隙控制在普通机床传动要求的合理区间，既不会因为侧隙过大导致换向时出现冲击空程，也不会因为侧隙过小出现运转卡滞、齿面异常磨损。齿轮的端面和相邻传动零件之间预留有足够的轴向间隙，避免轴系受热膨胀或者装配累积误差导致零件端面摩擦剐蹭，外圆齿顶圆和主轴箱内壁、周边其他换挡齿轮的运动轨迹之间也留有安全避让空间，即便滑移齿轮在换挡拨叉推动下沿花键轴轴向移动，也不会和该齿轮发生运动干涉。

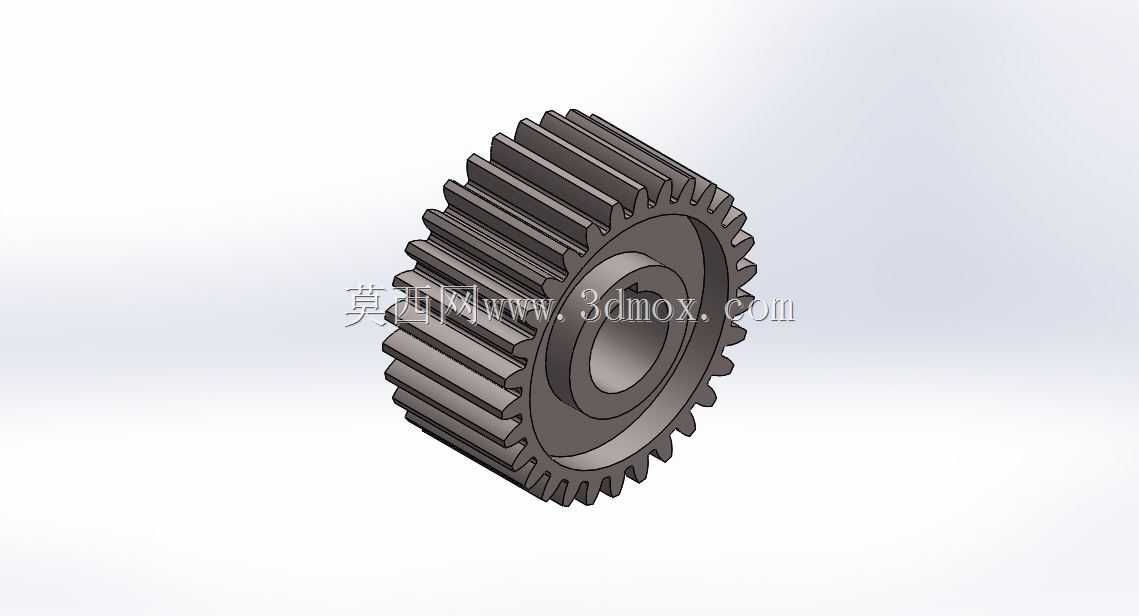

　　结构设计上采用最经典的直齿圆柱齿轮构型，轮齿沿齿轮轴向平行排布，啮合过程中没有轴向分力，支撑轴两端的轴承不需要额外承受轴向载荷，对轴系的支撑结构要求更简单，非常适合机床主轴箱这类平行轴定比传动的布局。齿轮轮体一侧做了凹入式腹板减重设计，没有采用整体实心轮坯，在保证轮齿根部抗弯强度、轮毂配合部位刚性的前提下，尽可能降低零件自身转动惯量，让主轴换挡、主轴启停的时候传动响应更干脆，减少无效的转动惯量损耗。轮毂部位的厚度做了针对性加强，保证键槽侧壁的挤压强度，长期传递切削冲击扭矩的时候不会出现轮毂开裂、键槽压溃的问题。齿廓采用标准渐开线齿形，齿向公差、齿形公差都按照普通机床传动齿轮的精度等级管控，啮合的时候沿全齿宽方向接触均匀，不会出现局部齿面偏载、点蚀过早出现的情况。

　　实际车间使用场景里，这类直齿轮的工况负载特性非常明确：车床进行重切削粗加工时，齿面会承受持续的交变接触应力，齿根部位承受周期性弯曲应力，铸件毛坯经过正火处理、齿面精加工后，既能保证齿面足够的耐磨性能，也能让轮芯保有足够韧性，吸收切削过程中传来的振动冲击，避免断齿故障。和斜齿轮相比，直齿轮在换挡时啮合切入更方便，没有轴向力的特点也让轴系结构更易维护，非常适合CA6140这类通用卧式车床的主轴箱传动布局，日常设备维保中，检修人员拆开主轴箱后，可以直接通过观察齿面的磨损痕迹、啮合接触斑点，判断齿轮装配的同轴度、中心距是否符合要求，当齿面磨损量超过允许阈值后，即可按照原机参数更换备件，快速恢复车床的传动精度。建模过程中完整还原了轮齿渐开线齿形、轮毂通孔、键槽、腹板凹腔、齿端倒角所有细节，齿端位置做了小尺寸倒角，既去除加工毛刺，也方便装配时齿轮顺利推入啮合位置，避免轮齿边角发生磕碰崩损，整个零件的所有结构特征都完全适配实机的装配逻辑，没有多余的异形结构，完全符合普通机床传动齿轮的加工与装配工艺要求。
