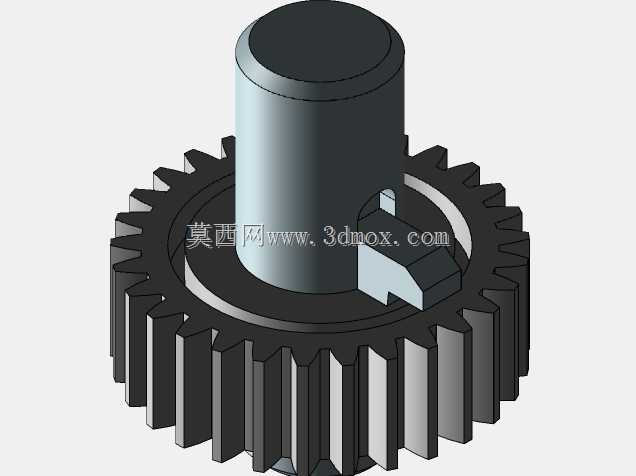

带轴套直齿传动齿轮组件结构

　　这套齿轮轴套组合件常见于中小载荷的回转传动工位，既可以作为减速输出端的末级啮合件，也能在分度机构、小型进给装置里承担扭矩传递与轴向定位的双重作用。齿圈部分采用标准直齿圆柱齿轮构型，轮齿沿圆周均匀排布，齿向与齿轮轴线保持平行，加工时可通过滚齿、插齿或者铣齿后剃齿的方式完成齿形加工；直齿设计没有轴向分力，支撑端只需配置径向轴承即可抵消啮合反力，对箱体内部的轴承选型、安装空间预留都比较友好，在低速、中速的开式或者半开式传动箱里维护难度更低。

　　齿轮中心的立式圆柱轴套与齿圈基体连为一体，轴套内孔可作为整根零件的装配基准，穿装在固定心轴或者传动轴上时，内孔与轴颈采用间隙配合或者过渡配合，配合段的长度覆盖轴套主体高度，既能保证回转过程中的同轴度，也能分散齿面啮合带来的径向载荷，避免局部应力集中在齿根与轮毂的衔接圆角处。轴套顶端做封闭平面处理，没有开设贯通的键槽或者锁紧孔，这类构型更适合套在固定心轴上空转的场景：齿轮绕心轴转动时，轴套端面可以和轴向挡圈、止推垫片贴合，限制整套零件的轴向窜动，不需要额外加工长轴端的锁紧螺纹。

　　轴套侧壁靠近齿圈上端面的位置伸出一个块状限位凸键，凸键侧面与轴套外壁、齿圈上端面完全贴合，根部做过渡圆角补强。这个凸块并非用于传递扭矩的普通平键，而是作为工位触发、角度限位的干涉结构：当齿轮被啮合驱动旋转到设定角度时，凸块会碰触周边机架上的限位挡销、微动开关触发摆杆或者分度锁销，把齿轮的连续回转转化为固定转角的间歇动作，在小型送料机构、玩具传动箱、轻工包装设备的分度工位里，这种一体成型的限位结构不需要额外装配碰块，减少了小件松脱、移位的故障点。

　　从安装边界来看，齿圈的外圆齿顶圆是整套零件径向尺寸最大的轮廓，布局三维装配时，齿顶圆与箱体内壁、相邻啮合齿轮的齿顶圆之间要预留不小于模数0.3倍的径向间隙，避免热胀或者装配偏差出现齿顶刮擦；轴套的顶端平面是轴向最高轮廓，上方预留的空间要满足止推垫片、挡圈的装入厚度，凸块的外伸高度低于轴套顶面，旋转扫掠的圆周范围要在装配环境中提前做干涉检查，确认凸块回转路径上没有管线、相邻零件的结构伸入。齿圈下端面为平整支撑面，装配后可贴合耐磨垫片或者轴承端面，承担齿轮自重与传动时的轴向反力。

　　设计建模过程中，轮齿部分先通过参数化方程生成渐开线齿廓，按齿数阵列得到完整齿形，齿根处保留标准过渡圆角，避免仿真分析时齿根位置出现应力奇点；轮毂轴套与齿圈的衔接位置设置拔模斜度与加强圆角，若采用注塑成型加工，该圆角可以改善塑料熔体的填充流动路径，减少齿圈与轴套交接处的缩孔缺陷；若采用金属切削加工，圆角也能消除铣削加工的应力集中，提升零件交变载荷下的疲劳寿命。限位凸块与轴套、齿圈的交接处同样做圆角过渡，凸块的工作面做局部加厚，保证反复碰触限位件时不会出现断裂变形。

　　实际工况里，这类齿轮组件的啮合侧隙可根据传动精度需求调整：用作普通动力传动时保留标准侧隙，补偿热变形与润滑脂的容纳空间；用作分度定位的传动末端时，可通过调整中心距将侧隙控制在较小范围，配合凸块的硬限位，就能保证工位停留的角度重复精度。零件整体没有复杂的曲面、深腔结构，无论是机加工还是注塑成型都具备较好的工艺性，三维装配时可直接将内孔设置为同轴度配合基准，端面设置为轴向贴合基准，快速完成整套传动机构的约束定位。
