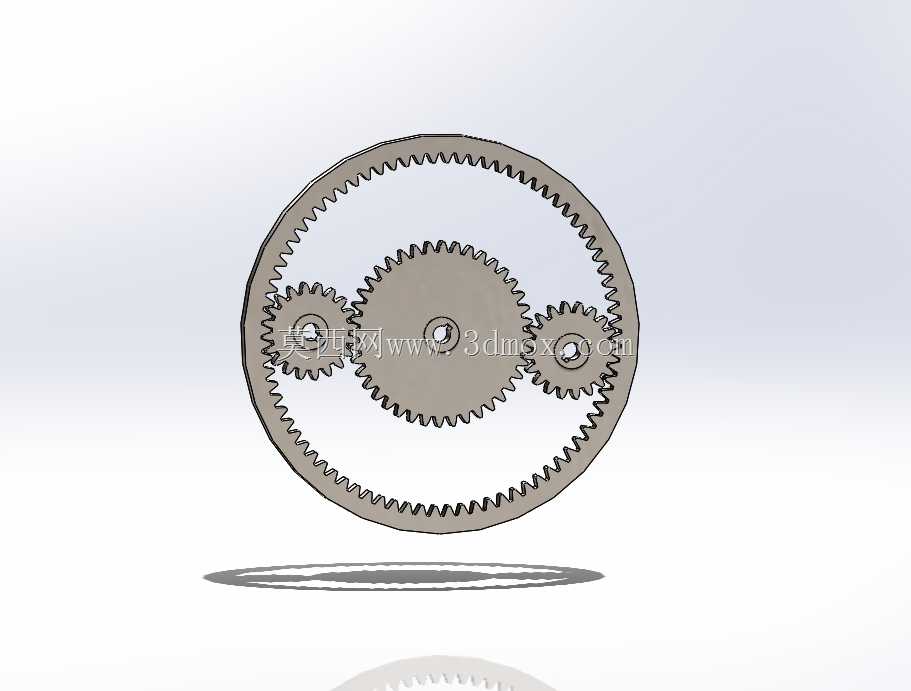

这套行星齿轮传动结构在常规机床进给、小型回转工作台、伺服减速模组以及CA6140这类普通车床改造场景中使用频率很高,核心诉求是在有限径向空间内获得较大减速比,同时保证多齿啮合带来的承载冗余。整套机构没有采用平行轴外啮合的排布方式,而是把动力输入的太阳轮放在中心,三个行星轮沿圆周均布,外侧用固定内齿圈约束,动力最终通过行星架输出,这种布局最直接的好处是输入轴和输出轴保持同轴,整套传动单元可以直接嵌套在安装腔体内部,不需要额外预留偏置轴系的空间。
从实际受力角度看,三个行星轮同时分担太阳轮输入的扭矩,每一个小齿轮只承担总载荷的三分之一左右,相比单对外啮合齿轮,齿面接触应力和齿根弯曲应力都能明显下降。做结构校核时首先要确认各轮齿数满足配齿条件:太阳轮齿数、内齿圈齿数和行星轮数量之间要符合同心条件,保证太阳轮和内齿圈的中心重合;相邻行星轮安装到行星架上时不能发生齿顶碰撞,也就是满足邻接条件;同时各轮啮合的侧隙、顶隙要沿整周均匀,避免运转到某个角度出现卡滞。建模过程中齿廓部分采用渐开线齿形,齿顶圆、齿根圆和分度圆参数严格按模数匹配,三个行星轮的齿形参数完全一致,装配时沿太阳轮周向按120度均布,每个行星轮同时和中心太阳轮、外侧内齿圈啮合,啮合点位在初始装配状态下错开,保证载荷分配均匀。
设计思路上优先考虑安装边界的约束:外侧内齿圈的外圆是整个传动单元的最大径向轮廓,实际装机时这个外圆通常直接嵌入设备箱体的定位孔内,靠止口配合实现径向定位,内齿圈端面预留螺钉孔,和箱体端面锁紧后保持固定不转。中心太阳轮的内孔和输入轴配合,可采用平键连接或者过胀紧套连接,输入轴从端盖中心穿过,轴端密封位置要预留油封安装槽。三个行星轮各自通过轴承或者耐磨衬套安装在行星架的销轴上,行星架的输出端可以做成轴状、法兰盘状或者内孔连接形式,根据下游被驱动部件的接口调整。轴向尺寸方面,所有齿轮的齿宽保持一致,行星架两侧端面和内齿圈、端盖之间预留0.5到1毫米的轴向窜动间隙,避免热胀后端面摩擦;销轴的长度要同时穿过行星轮轮毂和行星架两侧支撑板,两端做挡圈限位,防止销轴受载后脱出。
实际使用中这套结构的优势不只是体积小,同轴输出的特性让整机的转动惯量分布对称,高速运转时振动远小于偏置的平行轴减速组。多齿啮合的特性还带来了运行平稳、噪声低的特点,在机床进给传动里,伺服电机输出的高转速低扭矩经过行星轮系转化为低转速大扭矩,驱动刀架或者溜板移动时,传动背隙可以通过选配齿侧间隙或者增加消隙结构控制在很小范围,保证进给定位精度。做三维装配时要先完成单个齿轮的参数化建模,齿部特征完成后再做轮毂、减重孔、键槽这些附属结构,装配环节先放入固定内齿圈,再装入太阳轮,随后逐个装入行星轮并约束啮合关系,最后装配行星架和销轴,干涉检查重点关注行星轮齿顶和内齿圈齿根、太阳轮齿根的间隙,以及行星轮端面和行星架侧板之间的间隙,所有运动部件在整机回转过程中不能出现静态干涉和动态碰撞。针对不同工况,还可以调整齿宽、模数和行星轮数量,重载场景下可将行星轮数量增加到四个,进一步分摊载荷,轻载伺服场景则可以缩小齿宽、采用塑料齿轮降低运行噪声,整体结构的模块化程度很高,适配各类需要同轴减速的传动部位。
