多风扇位工控设备散热冷却安装板

　　这块散热冷却安装板面向高密度电控柜、工业测试台、小型机床控制箱以及多驱动器并列布置的自动化设备场景，核心作用是在有限安装平面内同时承载多台100毫米轴流风扇，并通过大面积通风格栅为发热元件建立稳定的强迫风冷通道。实际产线中，伺服驱动器、开关电源、变压器、继电器组和工控主机常常集中安装在同一柜体内，夏季连续运行时柜内热量若不能及时排出，会造成电子元件降频、保护误动作甚至寿命缩短；该结构把风扇固定、气流导向、柜体连接和维护避让整合在同一块板件上，减少了零散支架拼焊带来的对位误差。

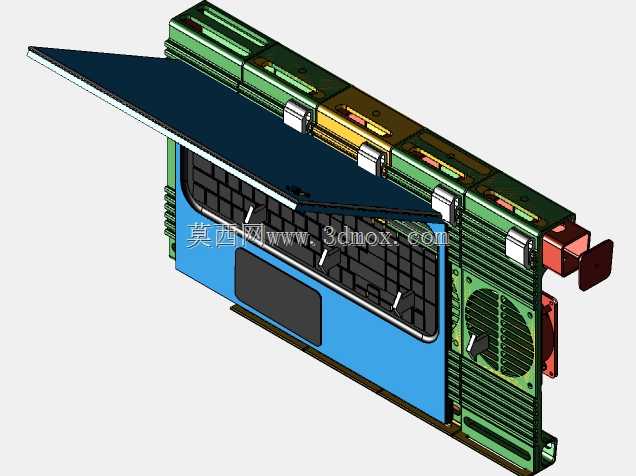

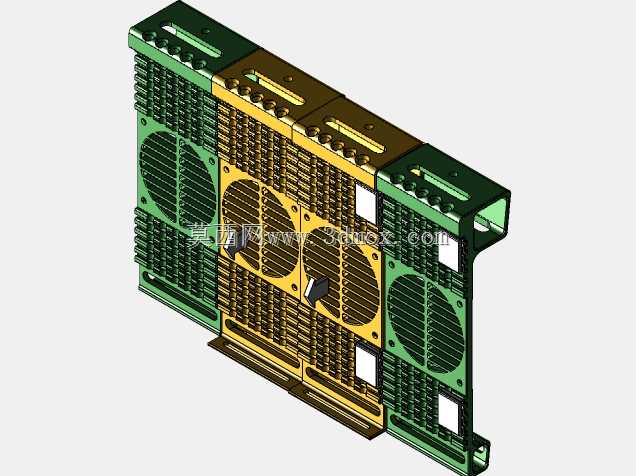

　　从结构思路看，板面没有采用整块平板开孔的简单做法，而是按风扇阵列划分出多个独立通风区域。中部区域布置密集格栅和圆形风扇安装位，两侧延伸出带翻边的安装耳，耳板上预留长圆孔与圆孔组合，便于在柜体骨架或设备背板上调节固定位置。圆形风扇位周围保留螺钉孔位，可直接匹配常规100毫米风扇的安装孔距；格栅筋条沿气流方向形成连续通道，既避免手指或线缆误入风扇叶区，又保证足够的有效通风面积。板件边缘多处折弯，不只是外形包覆，更重要的是提高薄板在横向和竖向上的刚性，防止风扇长期振动导致板面共振或紧固件松动。

　　外形边界按300毫米乘400毫米的安装空间控制，适合嵌入标准控制柜侧板、后门或独立散热模块框架。建模时需要特别关注风扇厚度方向的避让：板前、板后都应留出风叶旋转间隙，接线侧还要预留电源线缆弯折半径，不能只看板面投影尺寸。顶部和侧部的凸台、缺口与槽孔承担定位、走线和挂装功能，部分方形开孔可作为维护窗口或线缆穿越位置，装配时能降低风扇插头与内部线束的干涉概率。

　　在工程应用中，这类冷却板既可作为柜体排风面，也可反向作为进风面使用。若柜内污染源较多，可在外侧附加滤棉架，让气流先经过过滤再进入电控区；若设备以排出热空气为主，则风扇朝向柜外，配合底部或侧面进风缝隙形成热通道。板上多风扇并列布置时，应保持风扇转向一致，避免相邻风扇互相抢风、形成紊流。对于振动较大的机床环境，安装耳与柜体之间可增加减振垫，螺钉连接点按对称顺序锁紧，能减少薄板局部应力。

　　三维设计上，格栅、翻边孔和风扇安装座需要同步检查。通风孔过小会增加风阻，孔过大又会削弱板件强度，因此筋条宽度、孔距和边框宽度要在通风率与刚性之间平衡。折弯区域附近不宜布置过密开孔，防止钣金成形时变形；风扇螺钉孔与折弯边的距离也要满足紧固件操作空间。整体模型把钣金折弯、通风栅格、风扇固定孔、侧边安装耳和维护开口完整表达，可直接用于柜体散热方案校核、装配干涉检查以及钣金展开参考。
