4K8K高清测试用HDMI转接扩展板

　　在消费电子产线的高清信号验证工位上，这类转接扩展件是很常见的辅助工装。日常做4K、8K分辨率信号源输出测试时，测试主机的原生接口位置往往受机箱面板、治具挡板遮挡，直插标准HDMI线材要么插拔空间不足，要么长期反复插拔会磨损主机板载接口，换一块主板接口的维修成本远高于配置一块转接扩展板，这也是该结构件最核心的落地场景。

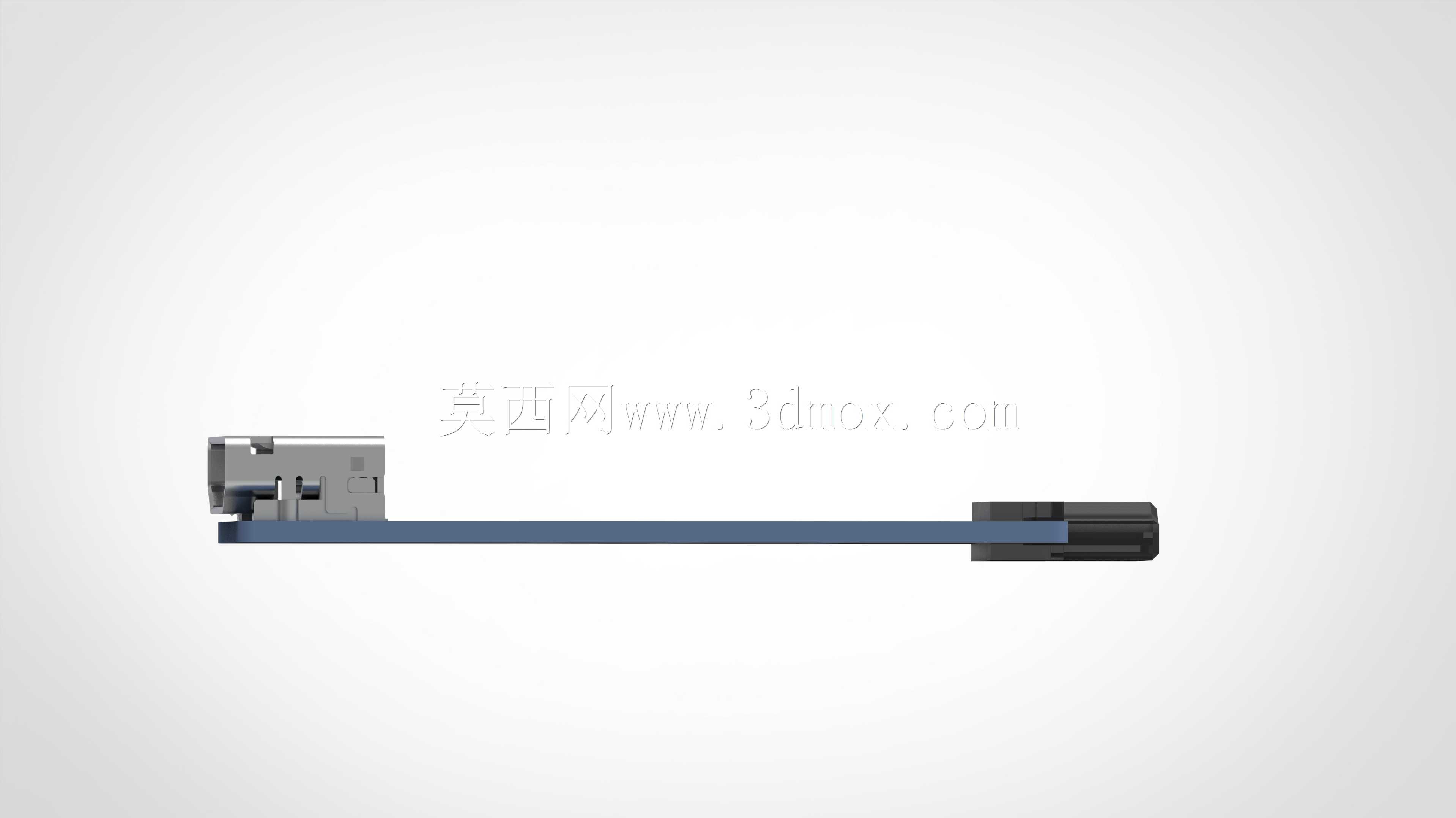

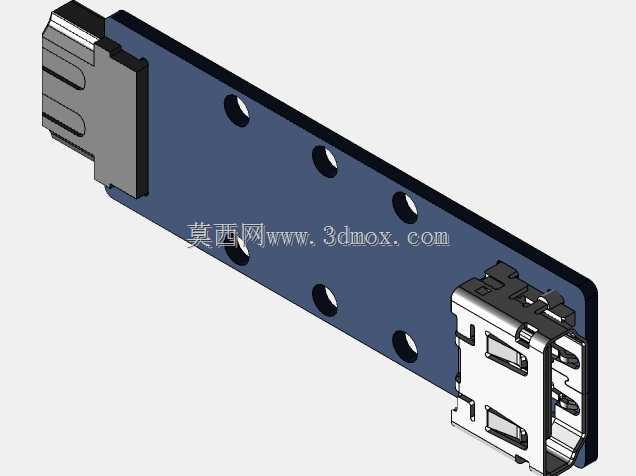

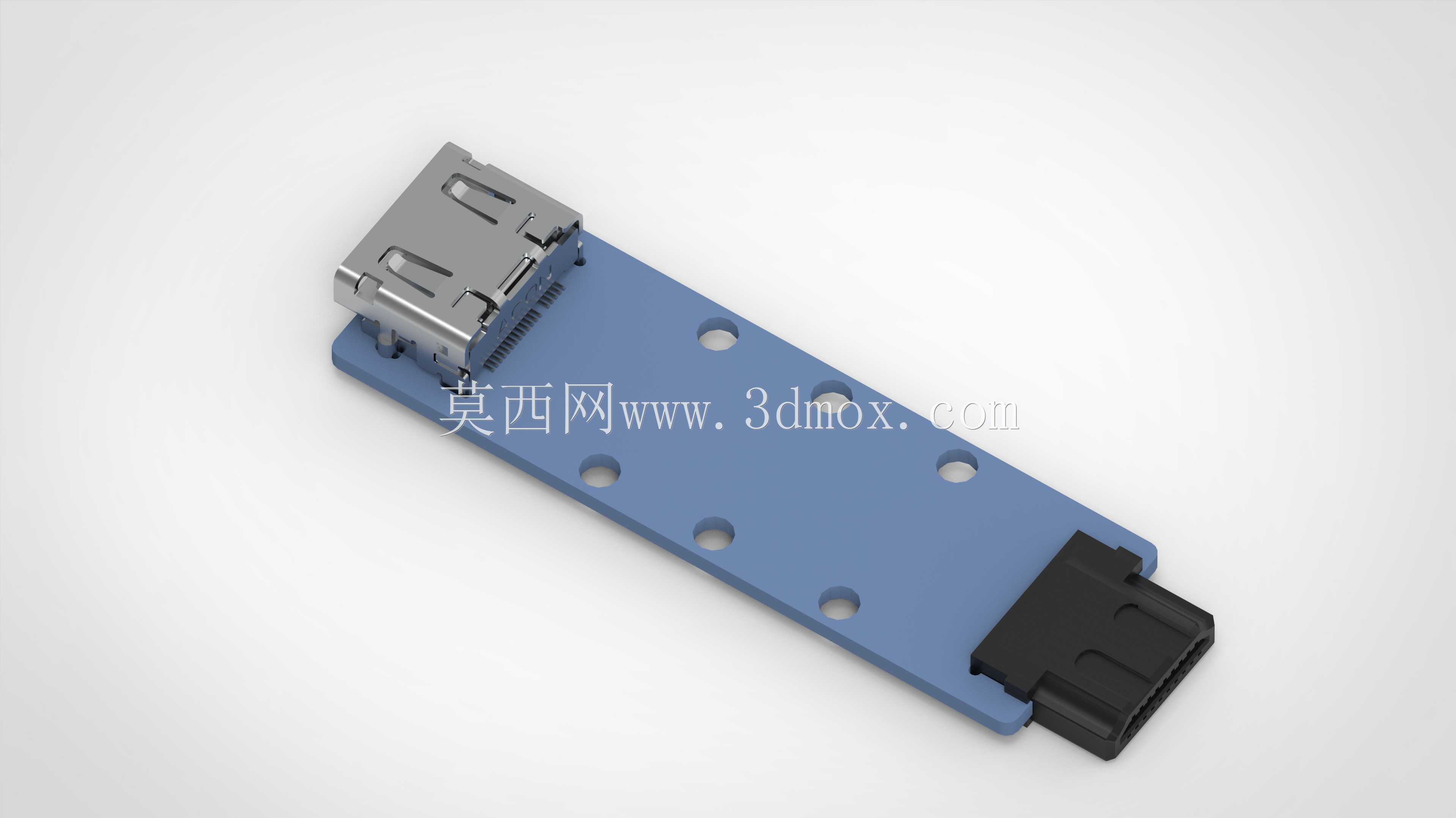

　　从结构组成来看，整件分为三个功能区段：一端是标准HDMI公头金属屏蔽壳，壳体采用冲压折弯成型，边缘做包边收口，既保证插接时的导向刚度，也能对内部高频信号触点做电磁屏蔽，减少高速传输时的外界干扰；中间承载段是蓝色绝缘安装基板，基板上沿长度方向对称布置了六处圆形安装通孔，孔位间距按照通用测试治具的安装孔系列排布，不需要额外打孔攻丝，直接用盘头螺丝就能把整块板固定在测试机架的亚克力挡板或者金属安装立面上；另一端是黑色塑封HDMI母座，母座外围的塑料导向框做了倒角导入，测试线材反复插拔时能自动对准，不会出现针脚偏插顶弯的问题。

　　设计时最先敲定的是安装边界：基板整体为长条形窄幅布局，宽度控制在标准HDMI接口宽度的1.6倍左右，不会在密集排布的测试工位上占用相邻通道的空间；两端接口的中心距经过匹配，公头插入主机原生接口后，母座端面恰好和治具挡板外表面齐平，作业人员插拔线材时不需要探手到治具内部，操作动线缩短了近一半。基板上的安装孔做了沉台避让，螺丝锁紧后头部不会凸出基板表面，避免和周边走线、屏蔽罩发生干涉。

　　实际使用中，这块扩展板同时承担两个作用：一是接口延伸，把机箱内部的板载HDMI接口引出到操作面；二是损耗隔离，所有反复插拔的磨损都集中在扩展板的母座上，母座达到插拔寿命后直接更换扩展板即可，不用拆解测试主机、返修板载接口。针对8K信号的高带宽要求，两端接口的金属屏蔽壳通过基板上的接地覆铜连通，整条转接路径的屏蔽连续性没有断点，不会出现普通飞线转接常见的信号闪屏、丢帧问题。

　　结构建模时需要重点把控几处配合公差：公头金属壳的外接尺寸要符合HDMI规范的插接公差，插入主机接口时保持0.1毫米左右的滑动间隙，插拔顺滑同时不会松旷晃动；母座塑料导向框的入口倒角取0.5毫米，即便线材插头拿持时有小角度偏斜，也能顺利滑入对位；基板上的安装孔孔径比配套螺丝大0.2毫米，补偿治具加工时的孔位累计误差，现场安装时不会出现孔位对不上的情况。黑色母座的塑胶本体外围做了加强筋，和蓝色基板贴合的位置增加了定位凸台，过波峰焊或者螺丝锁紧时不会出现本体偏移。

　　这类零件虽然体量不大，但在自动化高清测试工位上的实用性很强，结构上没有多余的复杂特征，所有开孔、接口位置都围绕现场安装、高频插拔、信号稳定三个核心需求排布，既可以单独固定在测试治具上，也可以多块并排安装组成多通道信号测试阵列，适配不同尺寸电视、显示器、高清播放设备的产线验证工序。
