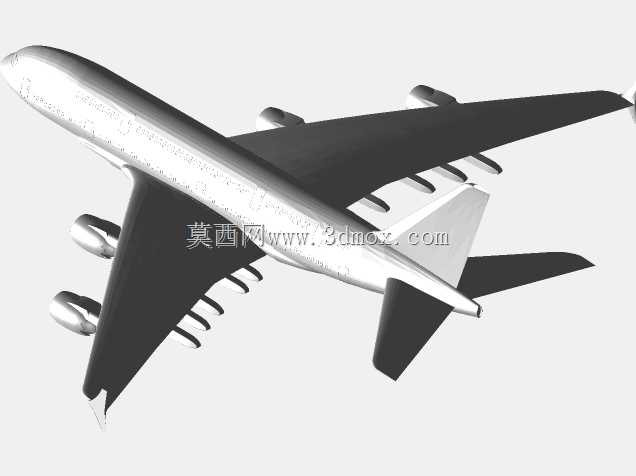

空客A380大型宽体民航客机整机结构

　　该三维整机结构围绕四发双层宽体民用干线客机的工程特征搭建，建模过程中优先梳理整机气动布局与各系统硬点的空间约束，而非单纯堆砌外观曲面。机身采用双层客舱的长筒段构型，沿航向划分机头雷达罩、前段驾驶舱与上层客舱、中段双层主客舱、翼身对接区、后段尾锥及APU安装段，各段蒙皮外形沿纵向连续顺滑过渡，截面在翼身融合区域适度展宽，为机翼根肋、主起落架舱与燃油系统管路预留封闭安装空间。机头风挡按照民航客机视界要求布置多块倾斜玻璃界面，驾驶舱地板下方预留航电设备架与前起落架舱的分层空间，前起落架采用双轮支柱构型，收放路径指向机头下方舱门，舱门轮廓与机身蒙皮随形，收起后支柱与轮组完全埋入机身内部，不破坏外表面气动连续性。

　　机翼为大展弦比后掠下单翼布局，翼根通过中央翼盒贯穿机身下部，翼面沿展向设置明显的上反角与扭转角，翼型厚度从根部向翼尖逐步减薄，前缘后掠角度匹配高亚音速巡航的减阻需求。每侧机翼下方吊挂两台大涵道比涡扇发动机短舱，吊挂接头与机翼主梁的连接位置在模型中按实际传力路径预留安装面，短舱包含进气唇口、风扇机匣、核心机整流罩与尾喷口分段，短舱与机翼下表面之间保留足够离地间隙，避免起降阶段轮胎甩起的异物打伤发动机叶片。机翼后缘布置多段襟翼与副翼舵面，前缘预留缝翼的伸缩运动空间，翼尖设置上翘的翼梢小翼，用于削弱翼尖涡诱导阻力；机翼内部前后梁之间的盒段作为整体燃油箱的承载边界，模型中翼面内部空腔与机身中央油箱连通，供油管路沿翼根走向接入发动机吊挂前端。

　　尾翼采用常规民用客机布局，垂直尾翼后掠安装于机身后段顶部，后缘铰接方向舵；水平尾翼为后掠全动平尾构型，安装于垂尾根部两侧的机身尾部，平尾安装高度避开发动机喷流与机翼下洗流的强干扰区域，尾翼内部的作动器安装腔与机身尾段的设备舱连通。起落架系统为多支柱多轮式布局，前起落架布置于机头下方，主起落架沿机身腹部与翼根内侧分散布置，多轮组共同分摊整机最大起飞重量，每个起落架缓冲支柱的行程、机轮轮胎外径与收放旋转轴位置均按起降包线校核，主轮舱门在收起状态下与机身腹线齐平，放下时随支柱联动开启，避免结构运动干涉。

　　建模阶段的外形边界控制以整机总长、翼展、机高三个核心尺寸为基准，停机状态下机腹最低点与地面的间隙满足发动机短舱、襟翼导轨整流罩的擦地角要求，机翼展向所有突出物、航行灯与翼梢小翼的位置均不超出机场滑行道与停机位的净空限制。双层客舱内部沿航向布置地板梁与支撑立柱，上层客舱侧壁沿机身弧度设置舷窗开口，下层客舱除座椅区域外，在后段下方预留货舱装载空间，货舱门轮廓与机身下部曲面匹配，可满足标准集装箱与行李托盘的进出尺寸。该结构可用于航空科普展示、飞行器总体布置教学、机场地面保障设备的对接校核，也可作为客机概念改装、气动外形对比分析的基础数字样机，帮助设计人员快速核对翼吊发动机间距、起落架收放路径、尾翼操纵面间隙等关键装配关系，减少后续细化设计阶段的空间干涉返工。
