贝尔波音V22鱼鹰倾转旋翼机结构

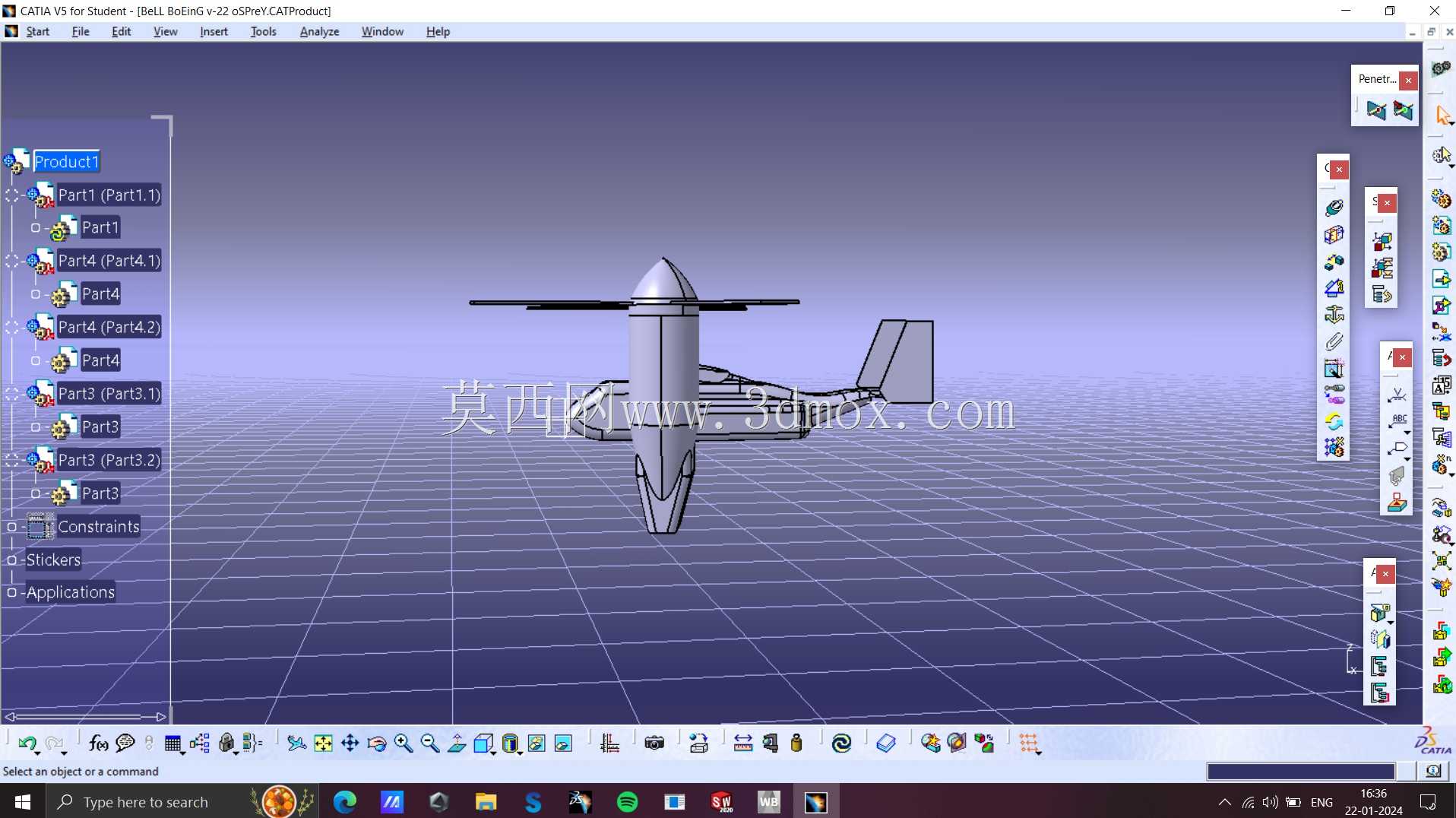

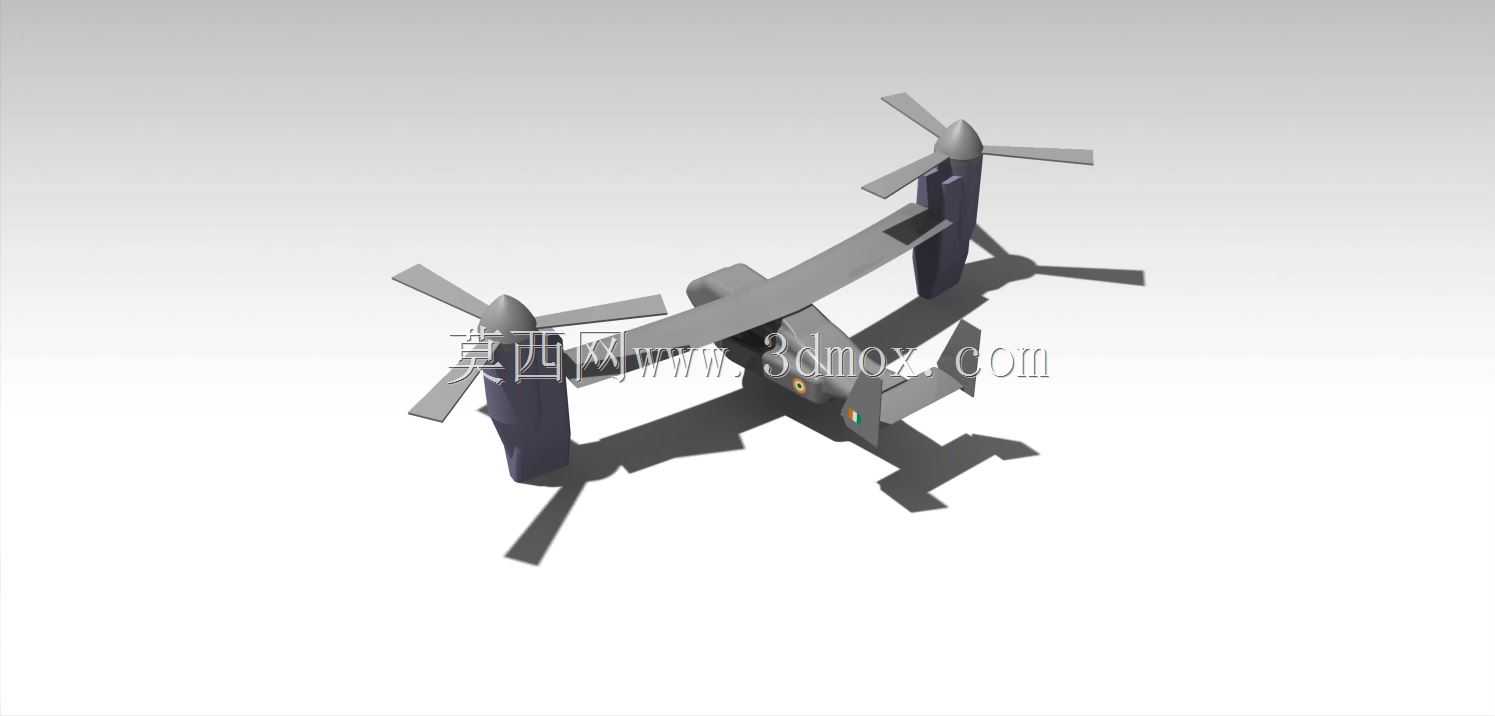

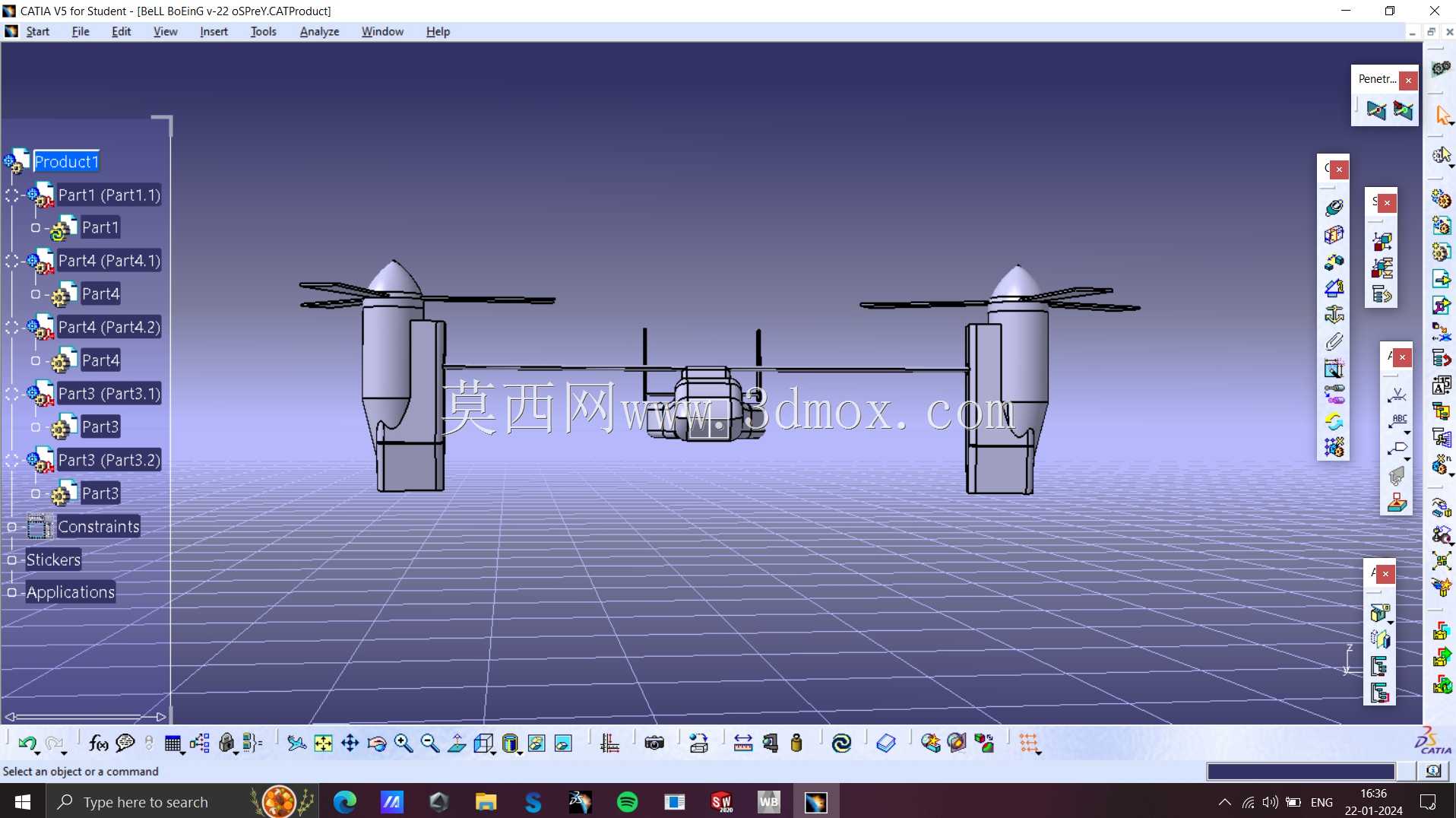

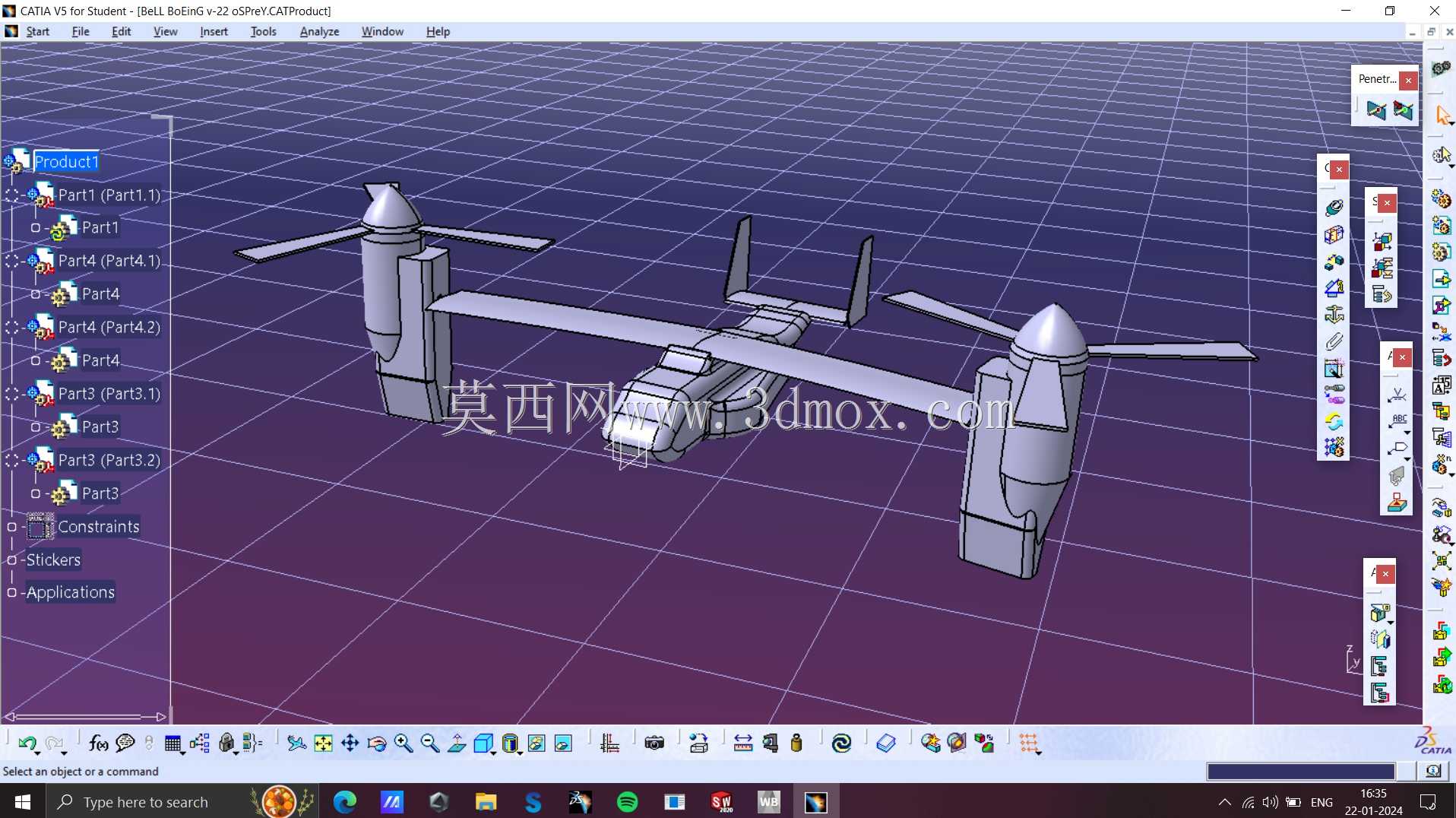

　　倾转旋翼飞行器的建模重点并不在单纯还原机身外形，而在于把固定翼高速巡航与旋翼垂直起降两种工作状态之间的机构关系表达清楚。该作品围绕V-22鱼鹰的典型布局展开，机身、上单翼、翼端旋翼短舱、尾翼、起落架和旋翼桨叶均按可见结构关系进行了装配组织，适合用于航空机械结构认知、旋翼机构演示、概念方案比对以及教学场景中的飞行器构型讲解。

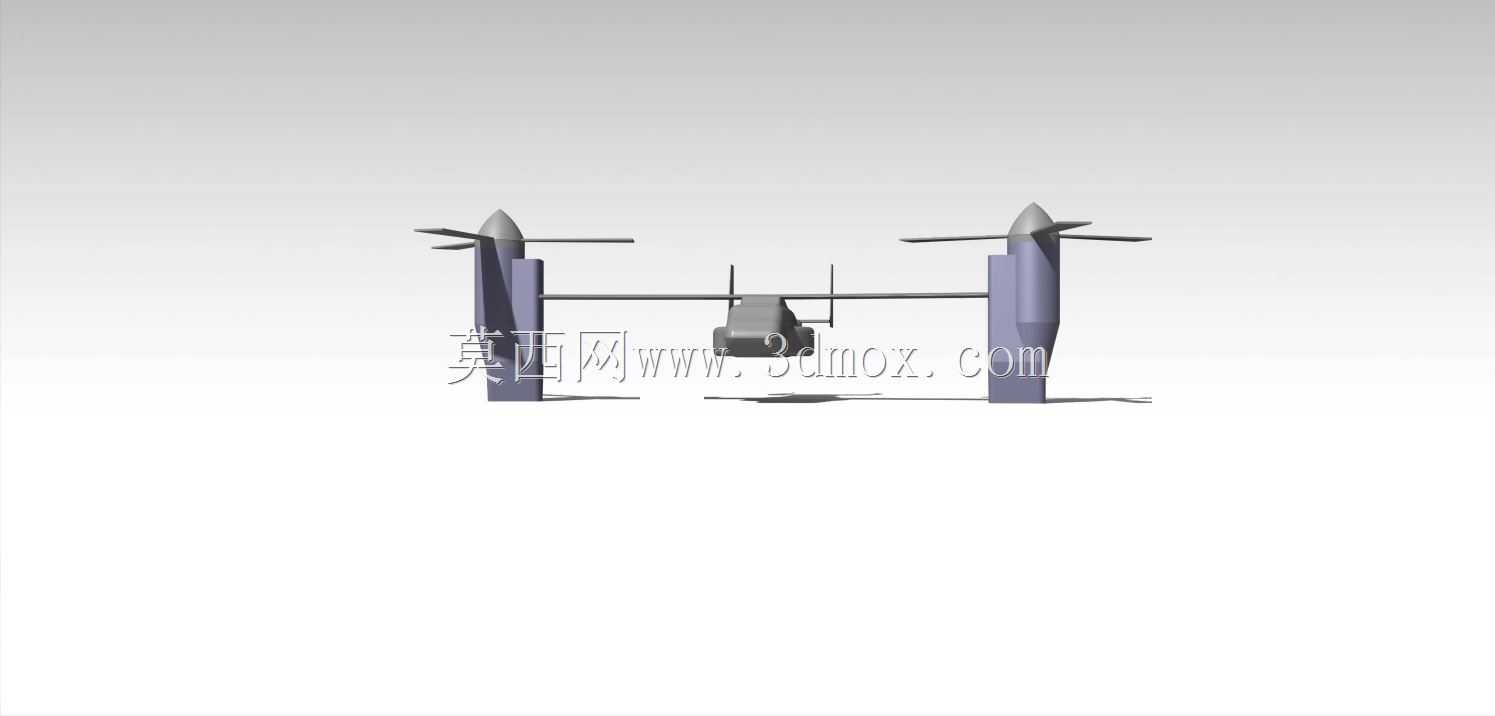

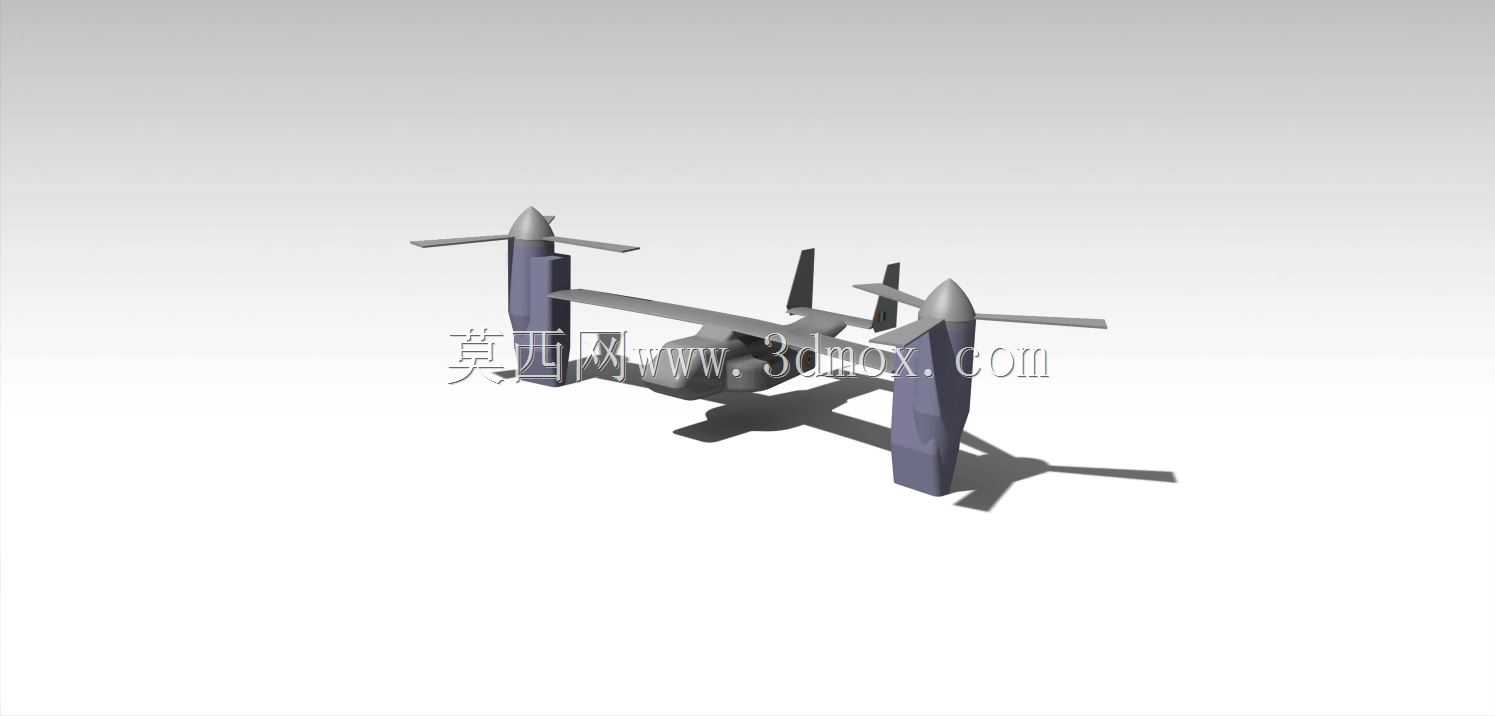

　　从实际用途看，这类装备承担的是介于直升机与固定翼运输机之间的任务边界。垂直起降阶段，旋翼轴近似竖直，整机依靠两侧旋翼产生升力，可在甲板、狭小场地或无跑道区域完成升空、悬停和低速机动；转入巡航后，旋翼短舱向前倾转，旋翼轴接近水平，此时飞行器更像涡桨飞机，依靠机翼提供主要升力，旋翼提供前进拉力。模型在翼端短舱与机翼连接区域保留了明确的回转关系，使结构工程师能够直观看到倾转轴线、旋翼支撑位置和机翼受力点之间的空间对应。

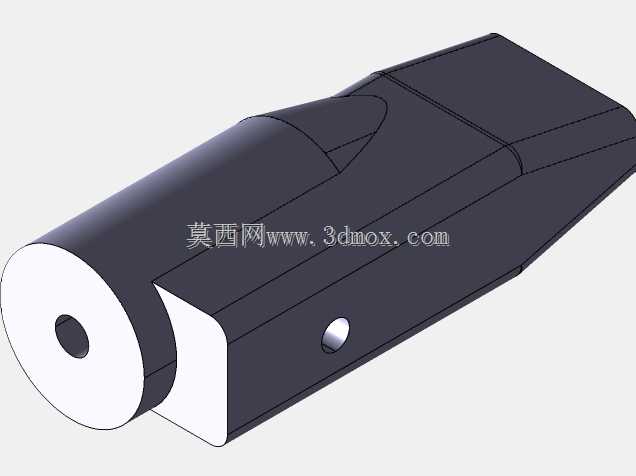

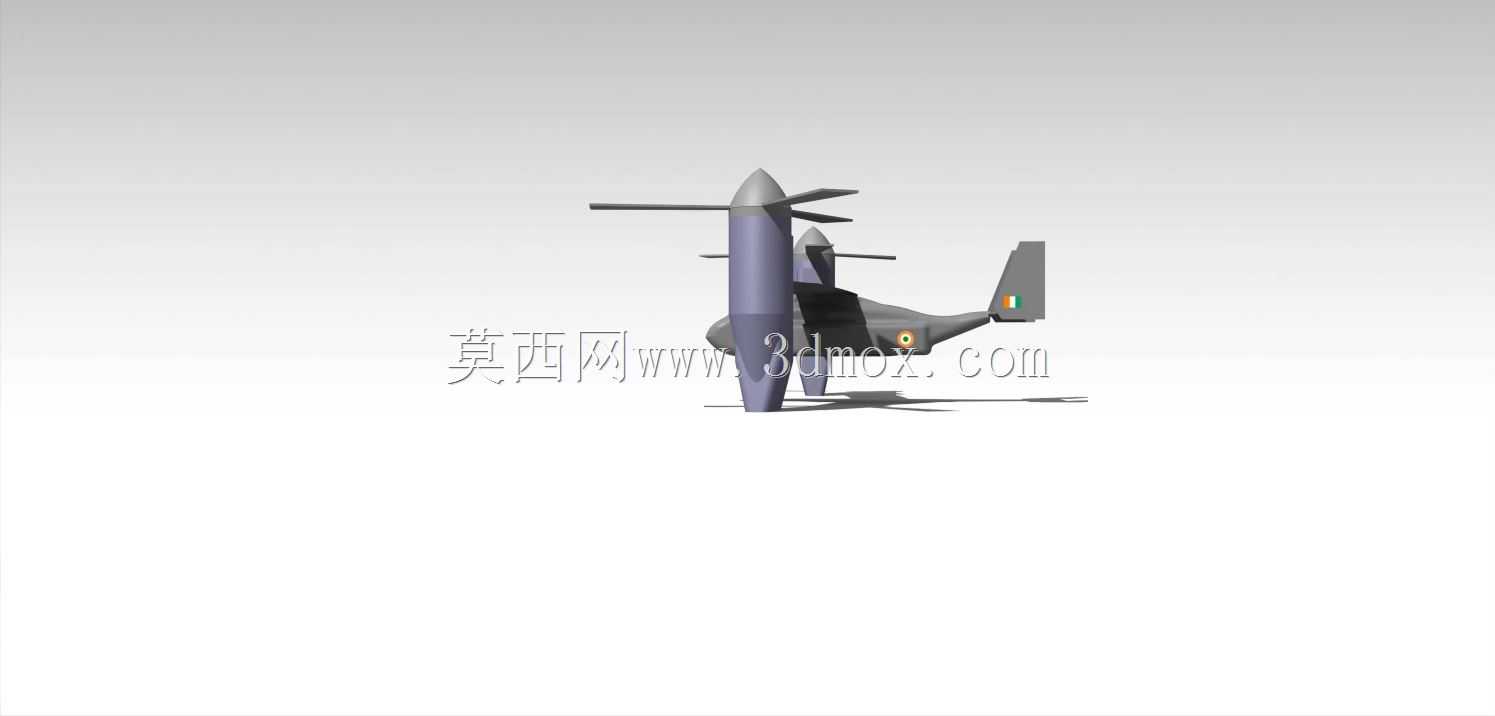

　　外形处理上，机身采用狭长的运输机式轮廓，机头截面收敛，乘员与载荷舱区域占据中部主体，尾部设置垂尾与平尾组合，用于维持前飞状态下的方向和俯仰稳定。机翼横贯机身上部，两侧发动机及旋翼舱布置在翼尖位置，这种布局使旋翼下洗气流在垂直起降时尽量避开机身主结构，同时也让翼端成为动力与姿态控制的关键承载区。建模时需要特别关注短舱外形与机翼端部的包络关系，倾转过程中短舱、桨毂和桨叶不能与翼面、尾翼或机身发生干涉。

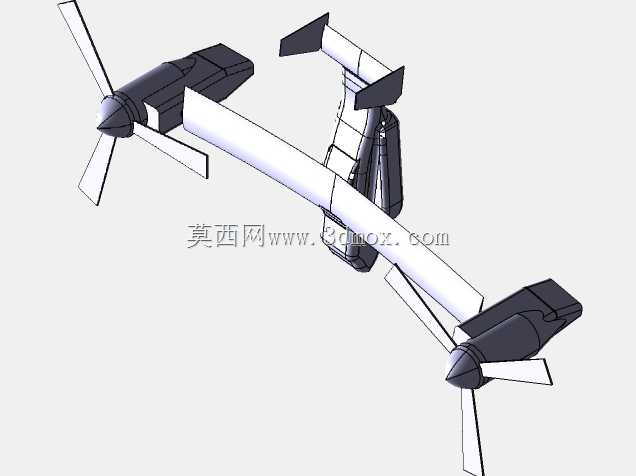

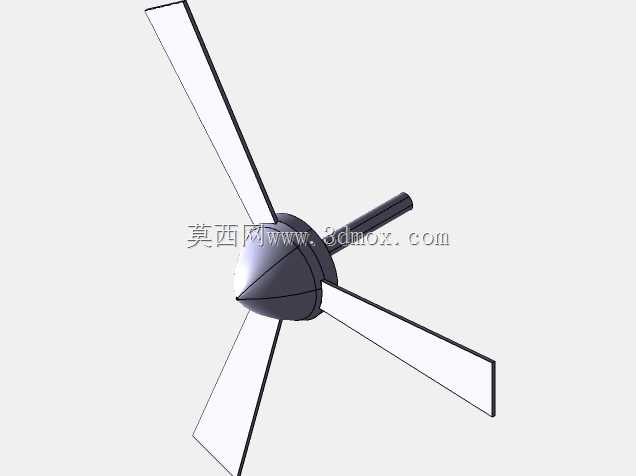

　　旋翼系统是整机结构表达的核心。每个翼端短舱上方设置大型三叶旋翼，桨叶沿桨毂周向均布，桨叶长度决定了垂直升力覆盖范围，也直接影响整机停放、舰面系留和甲板转运时的安全边界。由于两侧旋翼尺寸较大，模型中桨叶平面位置、桨尖轨迹圆和机身侧向宽度需要统一校核。若用于后续细化设计，还应在桨毂处补充变距机构、折叠机构和锁紧位置；若用于展示或动画，则可通过短舱绕翼端轴线旋转，表现垂直起飞、过渡飞行和水平巡航三种姿态。

　　机身下部的起落架采用前三点式布置，前起落架位于机头下方，主起落架支撑在机身中后段两侧。该布置既能在垂直着陆失败或短距起降时提供地面支撑，也便于在甲板和停机坪上保持稳定姿态。模型中起落架支柱、机轮和机身连接点的位置应与整机重心相协调，主轮不能过度靠后，以免地面停机时产生尾部下沉趋势；前轮也需保留转向空间，避免与机头下表面冲突。

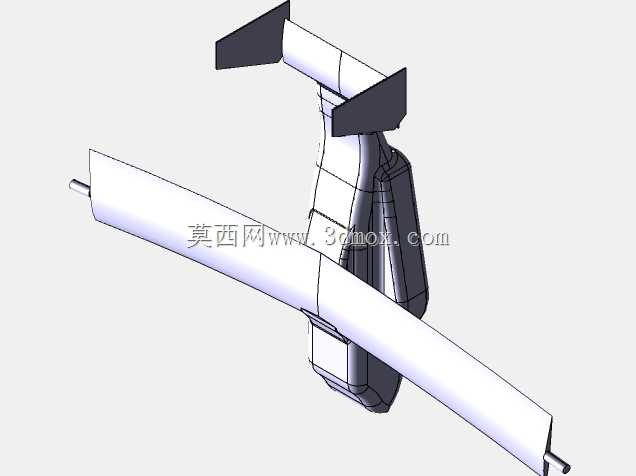

　　结构设计思路上，翼根到翼尖的载荷传递需要重点体现。翼端短舱不仅承载发动机和旋翼重量，还会把旋翼拉力、振动载荷和倾转力矩传回机翼，再由翼根传入机身承力框架。因此在三维装配中，机翼不能只作为薄型外观件处理，而应在翼盒、翼肋、翼梁和短舱安装接头位置预留结构表达空间。机身中段则需要对应设置加强框，把机翼传递来的升力、动力扭矩和着陆冲击分配到纵向骨架上。

　　安装边界方面，旋翼直径、翼展、机身长度和尾翼高度共同决定整机停放轮廓。旋翼处于展开状态时，桨尖在机身两侧形成较大旋转包络，地勤设备、邻近飞行器和舰面停机位都必须避开该区域。若考虑舰载使用，旋翼桨叶还应具备折叠或转动收纳的空间逻辑，机翼本身也可能涉及旋转收纳，以降低占地宽度。模型虽然以外观和主体机构为主，但在比例建立时应保留这些边界尺寸的协调关系，使后续加入折叠机构、甲板系留点或维护平台时不需要推翻原有装配。

　　从功能特性看，倾转旋翼构型的价值在于把垂直起降能力和较高巡航效率结合起来。直升机模式下，旋翼提供直接升力，起降条件受限小；固定翼模式下，机翼承担升力，旋翼推力主要用于克服阻力，飞行速度和航程表现优于常规直升机。过渡段则是控制和机构协同最复杂的区间，短舱倾角、旋翼拉力、机翼迎角和尾翼配平需要连续变化。三维模型在演示这一过程时，应保证短舱转动轴、旋翼旋转轴和机翼参考基准一致，避免出现姿态转换时桨叶空间轨迹错位。

　　在建模细节上，机身表面可按舱门、风挡、尾部舱门和设备舱口进行分区；尾翼需区分垂直安定面、水平安定面与舵面轮廓；短舱应表现进气、排气和旋翼支撑段的形态差异；起落架轮舱和支柱收放方向也应留出后续细化空间。对于结构设计人员而言，该模型更适合作为构型级数字样机：它不追求每一个内部零件的完整加工细节，而是把总体布置、机构运动、外形包络和主要承力位置表达清楚，为后续详细设计、干涉检查、运动仿真和航空教学展示提供可靠基础。
