低速高升力翼型组合机翼肋板结构

　　该结构件面向小型固定翼飞行器机翼内部承肋场景，针对低速、大迎角飞行状态下需要维持较高升阻比的使用需求展开设计，整合FX76MP、SG6043与NACA4412三类翼型的气动外形特征，将翼肋作为机翼外形维持、蒙皮支撑与载荷传递的核心骨架零件。在实际飞行器装配中，翼肋沿机翼展向按设定间距排布，外缘轮廓与机翼蒙皮内表面完全贴合，一方面为蒙皮提供连续的型面支撑，避免飞行过程中蒙皮在气动压差作用下发生局部凹陷或鼓胀，保证机翼外表面始终维持设计翼型的气动外形，防止型面偏差破坏气流附着、引发提前失速；另一方面将蒙皮传递来的气动升力、阻力分布载荷传导至机翼主梁与前后翼梁，再通过梁结构传递至机身对接接头，形成完整的机翼传力路径。

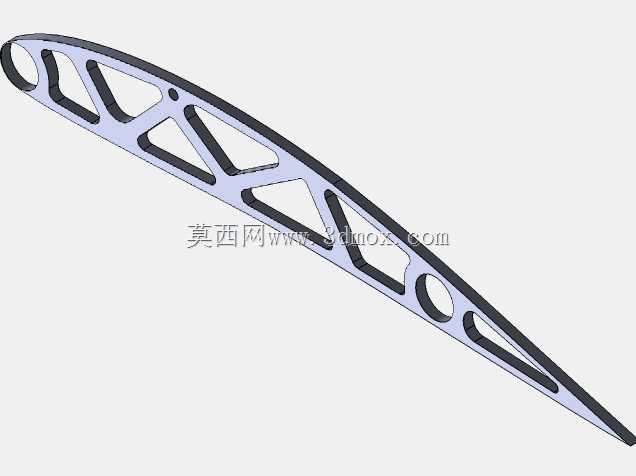

　　从结构设计思路来看，该翼肋采用镂空桁架式拓扑优化构型，在完整保留翼型外轮廓封闭边界的前提下，去除腹板区域非承力材料，内部布置多组斜向加强筋与横向支撑筋，将肋板分割为多个三角形与多边形封闭承力格腔。三角形格腔具备天然的结构稳定性，在机翼承受弯曲、扭转载荷时，内部筋条可分别承担拉压应力，避免整块腹板出现剪切失稳；靠近机翼前缘的位置保留圆形工艺通孔，既可供机翼内部铺设操纵拉杆、航电线缆、燃油管路穿过，也可作为装配定位与减重孔使用，后缘区域逐步收窄的镂空腔适配翼型后缘厚度递减的外形特点，避免后缘材料堆积带来的不必要重量。相比传统实心腹板翼肋，该镂空构型在同等抗弯、抗扭刚度下重量可降低40%以上，对于对起飞重量极度敏感的低速无人机、航模飞行器而言，减重直接转化为有效载荷提升与续航时间延长。

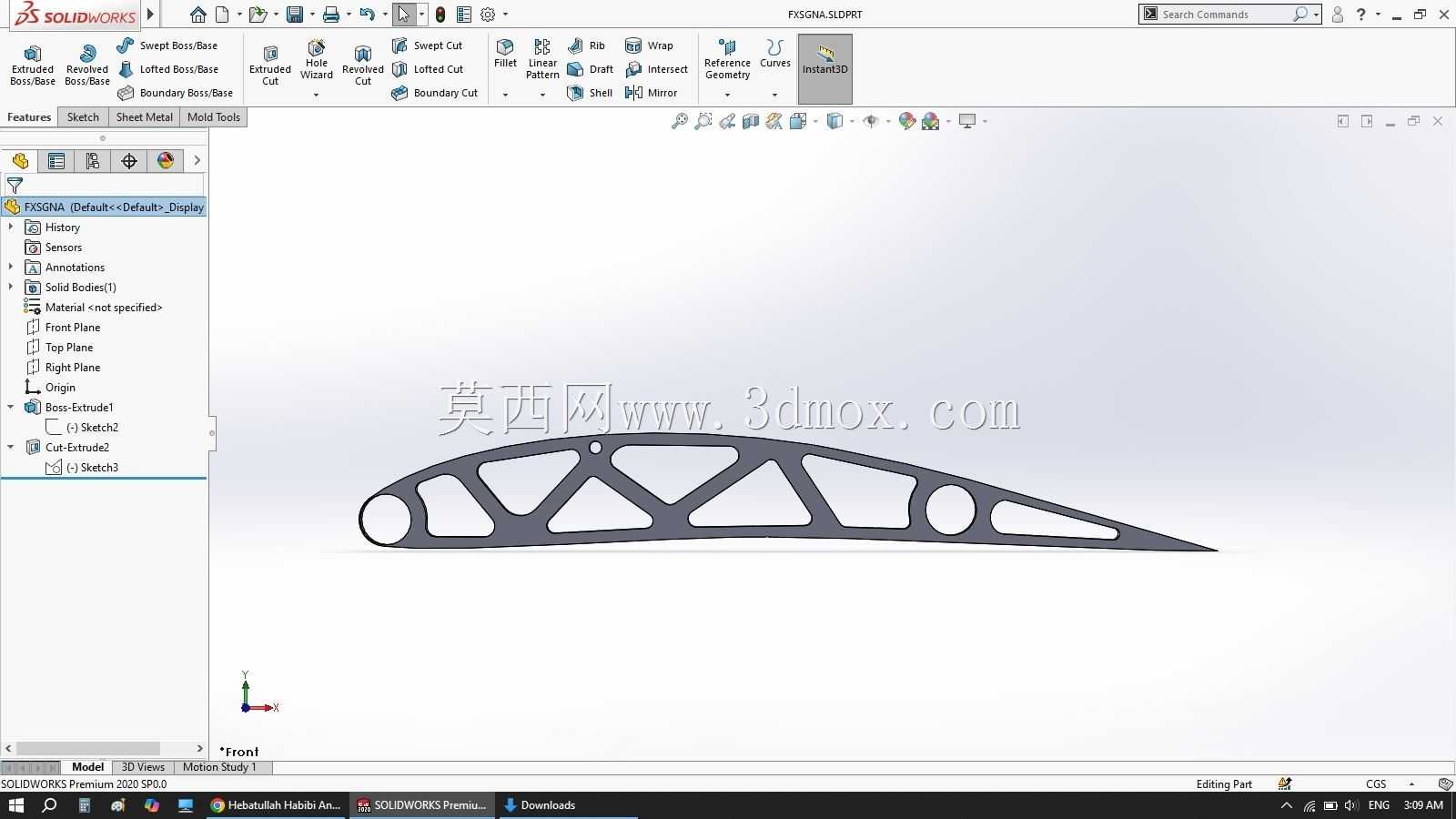

　　外形与安装边界方面，翼肋的外轮廓严格对应所选组合翼型的坐标点云，前缘曲率半径、最大厚度位置、后缘楔角均符合翼型气动参数要求，建模过程中先导入翼型坐标生成封闭样条曲线，再偏移出肋板厚度方向的实体，内部筋格按照载荷分布密度调整筋条宽度：机翼前缘承受较大气动撞击与负压载荷，筋条布置更密集、轮廓边条宽度更大；后缘区域载荷较低，筋条间距适当放大。肋板上预留的梁槽开口位置对应机翼主梁、前梁、后梁的安装坐标，槽口宽度与梁的型材截面尺寸匹配，装配时肋板可直接卡入梁体，通过粘接或铆钉连接固定，各肋板的梁槽同轴度需在建模阶段统一约束，避免展向装配后梁体出现弯曲偏差。

　　实际工程应用中，这类翼肋多用于低空低速无人机、航空模型、小型通用飞机的机翼制造，可适配复合材料蒙皮、轻木蒙皮等多种机翼蒙皮工艺，镂空腔同时可为机翼内部的舵机安装、线路排布预留充足操作空间，在维持翼型气动精度的前提下实现结构效率与装配便利性的平衡。建模时需重点校验外轮廓与翼型理论曲线的偏差，筋条交接位置做圆角过渡避免应力集中，安装孔位与梁槽的位置公差需符合机翼组件的装配基准要求。
