JactoJ500移动式喷灌泵机组结构

　　这套泵机组结构面向田间喷灌、药液输送、小型取水增压等移动作业场景，整体采用电动机、皮带护罩、泵体和机架集成布置的方式，适合在拖拉机牵引平台、农用三轮底盘或固定支架上安装使用。设备工作时，电动机通过带传动驱动离心泵轴旋转，泵腔内形成负压后从进水口吸入液体，叶轮对介质加压，再经侧部出口输送至喷杆、软管或管路系统。与直联泵相比，这种带传动结构能够通过带轮直径匹配调整泵轴转速，在电机转速、泵额定工况和喷灌压力需求之间取得平衡，也便于后期更换皮带、调整张紧量和维护泵端密封。

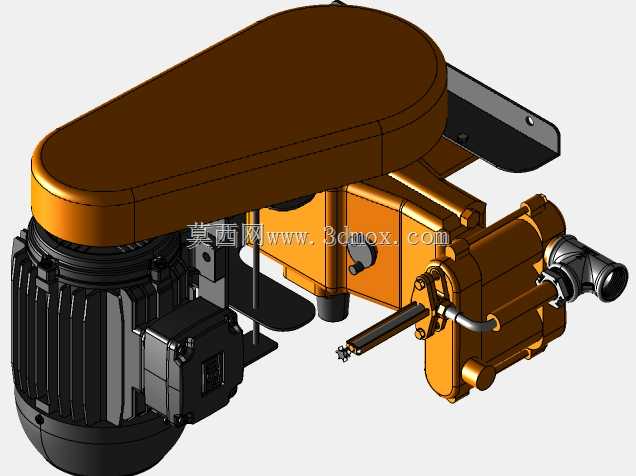

　　从三维结构看，左侧为立式电动机，外壳带有密集散热筋，端部接线盒朝向外侧，便于电缆接入和检修。电机底部通过安装脚与机架连接，机架并非简单平板，而是兼顾承重、避让和维护空间的焊接式支撑结构。电机上方设置长圆形皮带护罩，护罩覆盖带轮和皮带运动区域，既减少人员接触旋转件的风险，也能阻挡泥水、枝叶和杂物卷入传动部位。护罩外形随带轮中心距和皮带包角延伸，边缘做圆滑过渡，安装支架在侧面与机架相连，拆卸时不需要移动主机即可暴露传动区域。

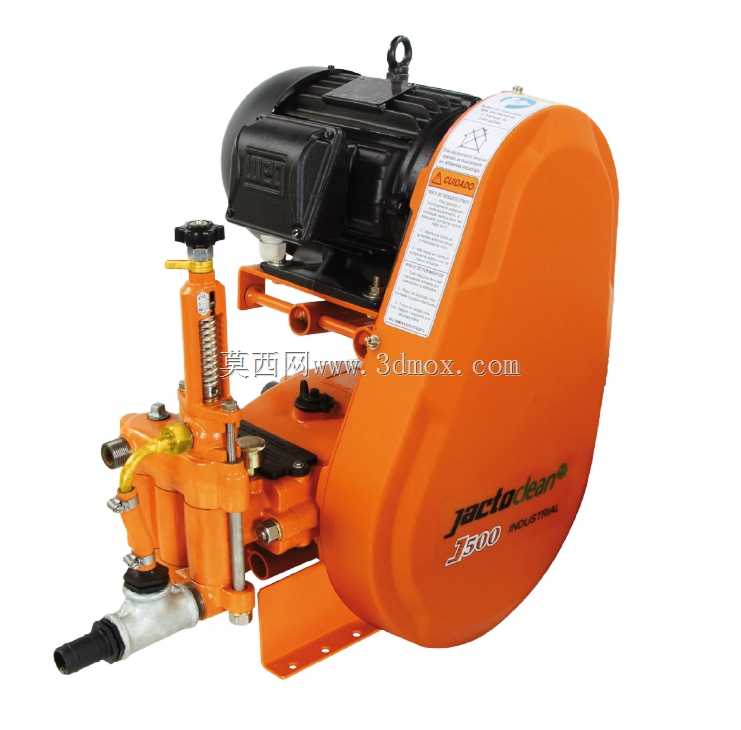

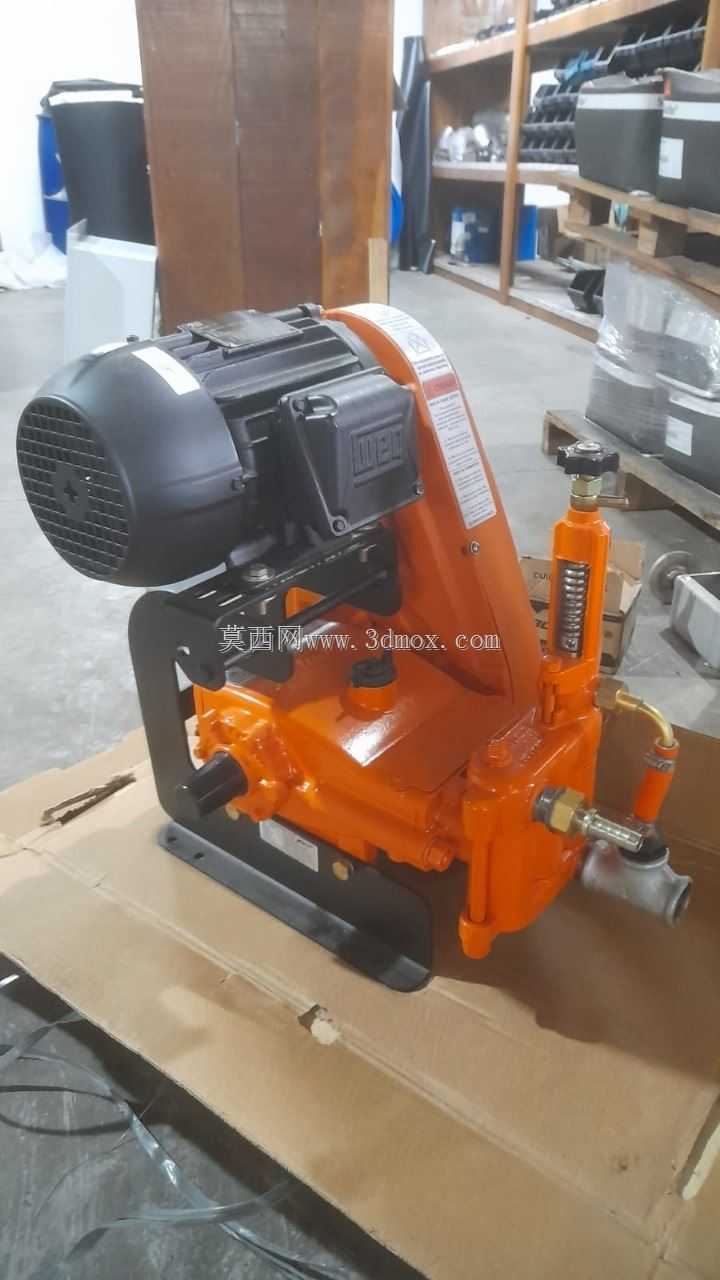

　　泵体位于电机侧前方，采用橙黄色壳体表达，进出口、轴承支承、轴封位置和连接法兰均有明确形体。泵轴通过支架与传动系统相连，轴端可见管路接头和操纵杆件，说明该模型不仅表现主泵壳，还保留了外接管路、控制阀或调压附件的安装关系。泵体下部设有支撑脚，与电机底座共同形成多点承载，降低悬臂结构在振动工况下的应力集中。进出水方向的布置考虑了移动设备上软管弯折半径，侧向接口便于快速连接卡箍或螺纹管路，也能在狭小机架内避免与喷杆折叠机构发生干涉。

　　设计思路上，该类泵机组优先保证可靠性、可维护性和整机布置紧凑性。电机与泵分置后，传动中心距、皮带长度和张紧行程需要协同确定；若中心距过小，皮带包角不足会降低传动能力；若中心距过大，机组外形变长，皮带跳动和机架晃动又会增加。模型中的长护罩和斜向支撑反映了这一折中：既保留足够传动距离，又通过护罩支架和底部框架提高刚度。泵端与电机端的高度差也经过布置，使带轮大致处于同一平面，减少皮带偏磨。

　　在安装边界方面，整机外形近似由电机圆柱段、上部护罩和前侧泵体组成的复合轮廓。长度方向需要同时预留电机后端接线空间、泵前管路接头空间以及操纵杆件活动范围；宽度方向要考虑皮带护罩最外侧、泵出口接头和机架支脚的投影；高度方向则由护罩顶面决定，护罩上方不宜再布置紧贴的油箱、控制面板或横梁。底部安装孔位应围绕电机脚和泵支撑脚建立统一基准，机架横梁需要避开电机散热筋、接线盒和泵体放油或泄水位置。若安装到移动底盘，还要校核皮带护罩与机架纵梁的间隙、进水软管在转向时的摆动范围，以及泵出口管路受压力脉动后的固定方式。

　　实际选型和建模时，应重点检查电机轴与泵轴平行度、带轮端面共面度、皮带护罩内部安全间隙、泵体进出口操作空间和底架受力路径。对于喷灌泵这类频繁移动、启停和振动的设备，壳体细节不能只看外观：支脚圆角、螺栓孔周边加厚、轴封区域可接近性、管路接头朝向以及护罩可拆卸方式，都会影响现场使用。该三维模型完整呈现了电机、传动护罩、泵头、机架和外接附件的相对位置，可用于农用喷灌设备布置校核、泵机组结构学习、移动底盘安装设计以及维护空间分析。
