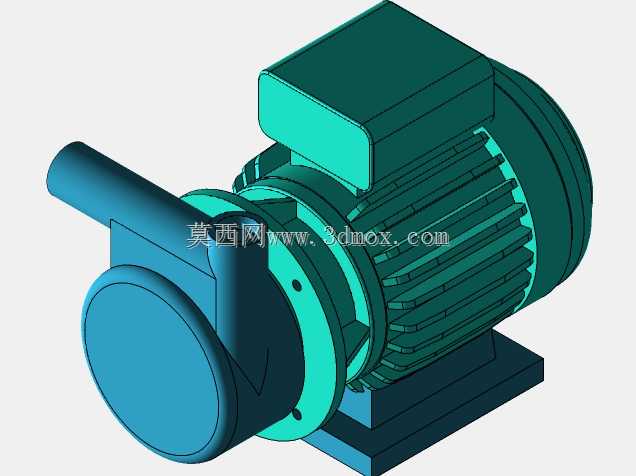

这套三维结构呈现的是卧式直联小型离心泵的完整装配形态,泵头与驱动电机通过同轴直联方式集成在共用底座上,没有额外的皮带轮、链轮或长联轴器跨距,整体轴向长度紧凑,在机床冷却循环、小型加工线切削液输送、实验室流体回路、小型给排水工位以及CA6140类普通车床配套冷却系统中都有很典型的应用。现场布置时,这类泵通常靠近液箱或管路接口安装,吸入端从储液腔抽取水基介质或低粘度切削液,排出端通过管路送往喷嘴、换热支路或循环管路,为系统提供稳定压头和流量。

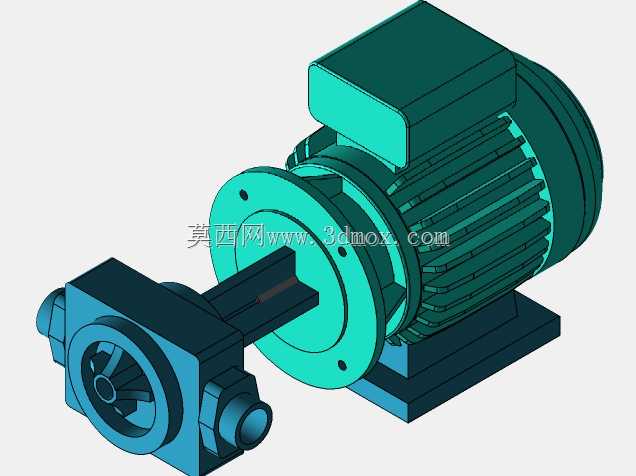

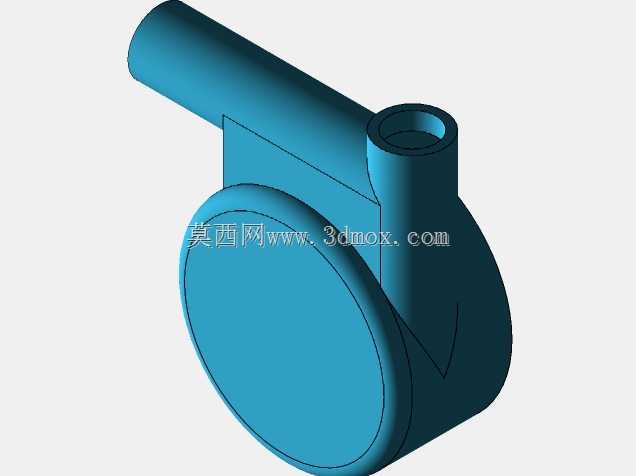

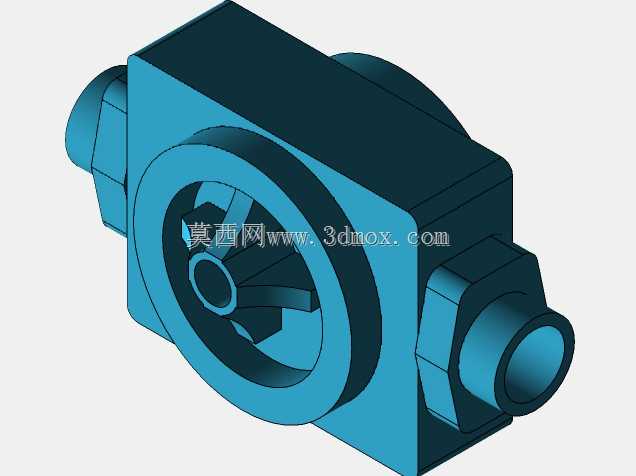

从结构拆分思路看,模型把泵体、叶轮腔、端盖、连接法兰、电机壳体、散热筋、接线盒和底脚都做了实体表达。泵头位于整机左侧,圆形端盖封住叶轮腔外侧,侧向管口承担介质进出方向的接口功能;蜗壳内部围绕叶轮形成渐扩流道,流体从轴向或侧向进入叶轮后,经叶片做功获得动能,再在蜗壳内转化为压力能。直联布置的关键在于泵轴与电机轴的同轴度控制,设计时连接止口和法兰端面需要同时约束径向偏心与角向偏斜,避免运行中出现轴封偏磨、轴承附加载荷和振动放大。

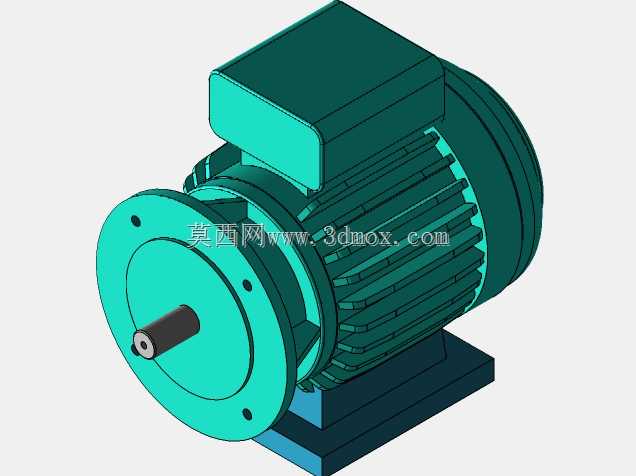

电机部分采用封闭式风冷外形,壳体外圆周布置连续散热筋,顶部接线盒留出电缆接入空间。散热筋方向顺着电机筒身延伸,既增加壳体与空气的接触面积,也便于后端风叶带动气流沿筋槽通过。对选型人员而言,电机外径、接线盒高度和底脚宽度决定了整机外围包络,尤其在设备内部狭窄舱室中,接线盒上方要保留开盖接线和线缆弯曲半径,电机尾部还要留出风罩通风距离,不能紧贴墙板或管线。
底座是整机安装边界的核心。模型中底座采用平板加支撑立板的形式,泵体和电机分别落在支撑面上,通过底脚螺栓固定。实际工程中,底座平面度会直接影响两轴对中质量,若底座焊接后未经过时效或加工,紧固后容易把扭曲应力传递到泵壳和电机端盖,长期运行会造成密封件早期失效。安装孔位设计时要兼顾横向调节余量,便于在装配阶段通过垫片调整电机高度,再用百分表复核联轴器圆周和端面跳动。
外形尺寸方面,整机长度主要由电机筒身长度、泵头蜗壳厚度和中间连接段叠加构成,高度方向的最高点通常是电机接线盒,宽度方向则由电机圆筒外径、泵体侧向管口和底座安装面共同决定。布置管路时,泵进出口不能把管路重量直接压在泵体法兰上,吸入管应尽量减少弯头和突缩,避免气蚀和噪声;排出管建议设置支吊点,并在检修位置预留拆卸叶轮、端盖和机械密封的空间。
功能特性上,这种CW电机直联泵结构省去了中间传动部件,传动效率高、零件数量少、维护点集中。泵腔端盖拆开后即可检查叶轮、密封环和轴封,电机不需要从管路上完全分离,适合频繁启停、连续循环和中小流量工况。设计建模时,叶轮与蜗壳的间隙、密封腔位置、轴承跨距、轴伸长度以及连接螺栓分布圆都需要相互协调:间隙过小会因加工误差或热膨胀发生擦碰,间隙过大则降低容积效率;轴伸过长会增大悬臂端挠度,使机械密封端面比压不稳定。
从三维建模角度看,该结构适合用于整机干涉检查、安装布局评审和维修空间验证。筒状电机可通过回转特征建立主体,再阵列散热筋和加强结构;蜗壳部分需要依据流道断面变化构建光滑过渡,端盖与泵体之间的止口配合应保留明确的装配基准;底座则要体现螺栓孔、减重槽和焊接支撑关系。整机放入机床或生产线数字样机后,可以进一步核对管路走向、电机拆装方向、地脚螺栓操作空间以及防护罩覆盖范围,从而在加工制造前发现布局冲突。
现场使用中,小型卧式泵还要考虑介质清洁度和排空维护。切削液中混入切屑时,吸入口前应设置过滤装置,防止叶轮卡滞或密封面划伤;冬季或长期停机时,泵腔下部应具备放液条件,避免残留液体结冰或沉积。模型把泵头、电机、底座和主要外部接口完整表达出来,能够帮助结构设计师理解直联泵的空间占用、装配关系和工程约束,也可为冷却系统选型、管路布置及非标设备集成提供直观依据。
