CA6140车床齿轮式机油泵结构

　　这套齿轮式机油泵主要面向普通车床主轴箱及进给箱的集中润滑场景，在CA6140这类卧式车床中，油泵负责把箱底油池里的润滑油加压后输送到各主轴轴承、滑移齿轮啮合区、离合器摩擦片以及操纵机构的摩擦副上。实际车间里，机床长期处于断续切削、主轴频繁正反转、齿轮高速换挡的工况，润滑油如果不能持续、稳定地送到关键点位，主轴抱轴、齿轮点蚀、离合器打滑发热都会很快出现，因此这个看似不起眼的小部件，直接决定了整台机床的运转可靠性和维修周期。

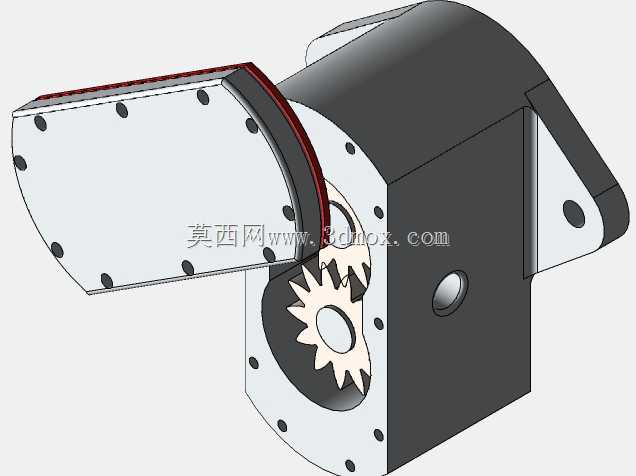

　　从结构上看，该泵采用外啮合齿轮泵原理，泵体内布置一对相互啮合的主动齿轮与从动齿轮。齿轮转动时，脱开啮合的一侧形成局部真空，油液在大气压作用下经进油口被吸入齿槽，随着齿轮沿泵体内壁旋转，油液被带到压油腔一侧；两轮齿逐渐进入啮合，齿间容积被强制压缩，油液便以一定压力从出油口排出。模型中可以清楚看到主动齿轮伸出端的轴颈、泵体与泵盖之间的结合面、端盖上沿圆周分布的紧固螺钉孔，以及侧面预留的安装定位孔，这些特征都是按照真实装配关系建模的，而不是单纯的外观示意。

　　设计思路上，这类机床润滑油泵普遍追求结构紧凑、转速适配性好、对油液污染不敏感。齿轮与泵体、泵盖之间的端面间隙和径向间隙控制得很小，间隙过大则容积效率下降、供油压力建立不起来，间隙过小又会在热态下出现刮研甚至卡死，因此在三维建模时，泵体腔深、齿轮厚度、端盖密封面的尺寸链需要一起校核。模型中泵体侧面的圆形油口、端部带密封槽的法兰面以及外露的齿轮腔窗口，都对应了实际产品中进油通道、出油通道和检修观察口的位置，工程师在做整机布置时可以直接据此对接油管和油路块。

　　外形与安装边界方面，油泵整体呈L形块状布局，泵体部分为容纳齿轮副的方形腔体，侧上方延伸出带安装耳的支架段，便于用螺栓固定在主轴箱内壁或专用泵架上。主动轴输入端预留了与传动轴或联轴器对接的轴段，布置时需要保证轴线与驱动轴的同轴度，避免偏心引起的轴封磨损。泵盖结合面采用多颗螺钉沿周边均布锁紧，建模时螺钉孔位置、销钉孔位置都要与箱体上的对应孔位一一对应，现场装配才不会出现干涉。进、出油口的方位在模型中已经明确，管路走向设计时要避免与箱内滑移齿轮、拨叉机构发生空间冲突，同时保证吸油口低于油池最低液面，防止吸空。

　　在功能特性上，齿轮泵本身具有流量脉动相对明显但压力稳定、自吸能力强、对润滑介质黏度适应范围宽的特点，非常适合机床这种油温随季节和切削负荷波动的场合。模型中齿轮齿形、齿宽与泵腔的配合关系被完整表达，可用于校核排量——排量大致取决于齿间面积、齿宽和齿轮齿数，进而核算在主轴箱给定驱动转速下能否满足各润滑点所需的供油量。端盖与泵体之间通常加装纸垫或耐油密封垫，用来调整齿轮轴向间隙并防止漏油，这一层在装配建模时也需要留出相应厚度，否则紧固后端盖会直接压死齿轮端面。

　　对于从事机床改造或润滑系统设计的工程师，这套模型可以直接作为油路布置、泵架设计和维护拆装的参考：检修时拆下泵盖即可检查齿轮磨损情况、清理齿间积存的铁屑和油泥；磨损超限时，齿轮、泵体或泵盖可分别更换，而不必整体报废。模型把外露齿轮、腔体、安装支架和油口法兰都做了分离表达，既能用于装配干涉检查，也方便在教学中演示齿轮泵吸油、压油的工作过程，帮助理解为什么这样一个小泵能够让整台机床的运动部件在高速重负荷下依然保持稳定润滑。
