多边形轻量化越野拖挂旅居房车结构

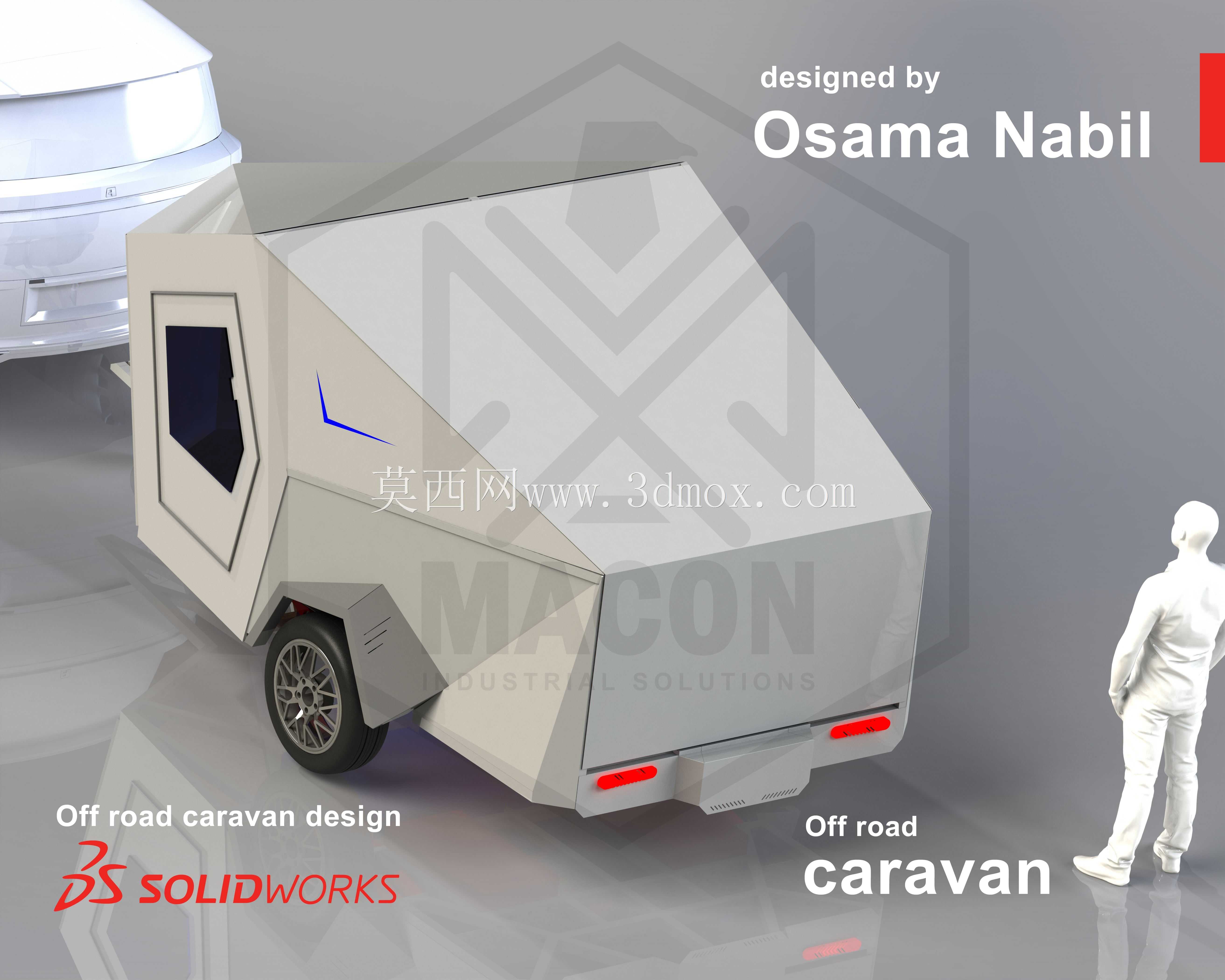

　　该作品面向非铺装路面短途露营、荒野驻留、户外作业临时休息等场景，呈现的是一台可由SUV或越野车牵引的单轴拖挂式旅居舱。整体方案没有采用常规圆润厢体造型，而是以多折面铝板构成外部围护，舱体轮廓呈低多边形几何形态，既强化野外识别风格，也有利于在三维结构中明确每块外板的折弯边界、拼接关系和装配顺序。

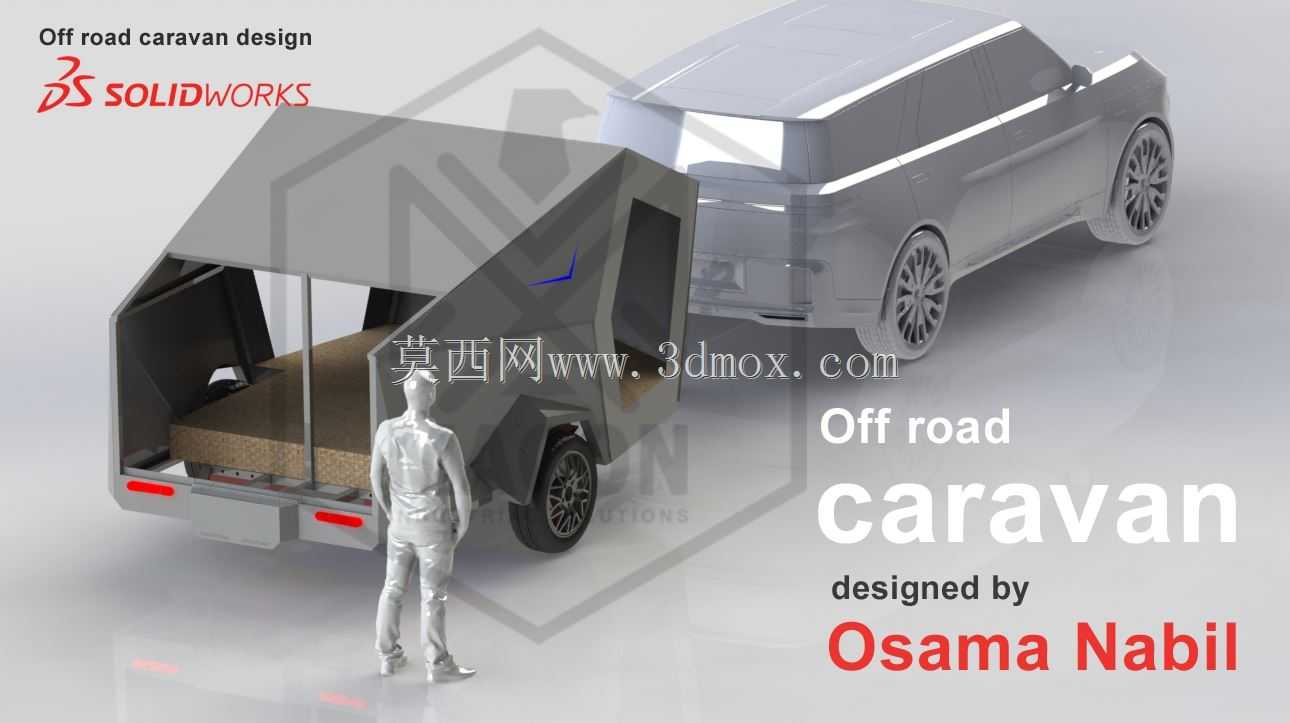

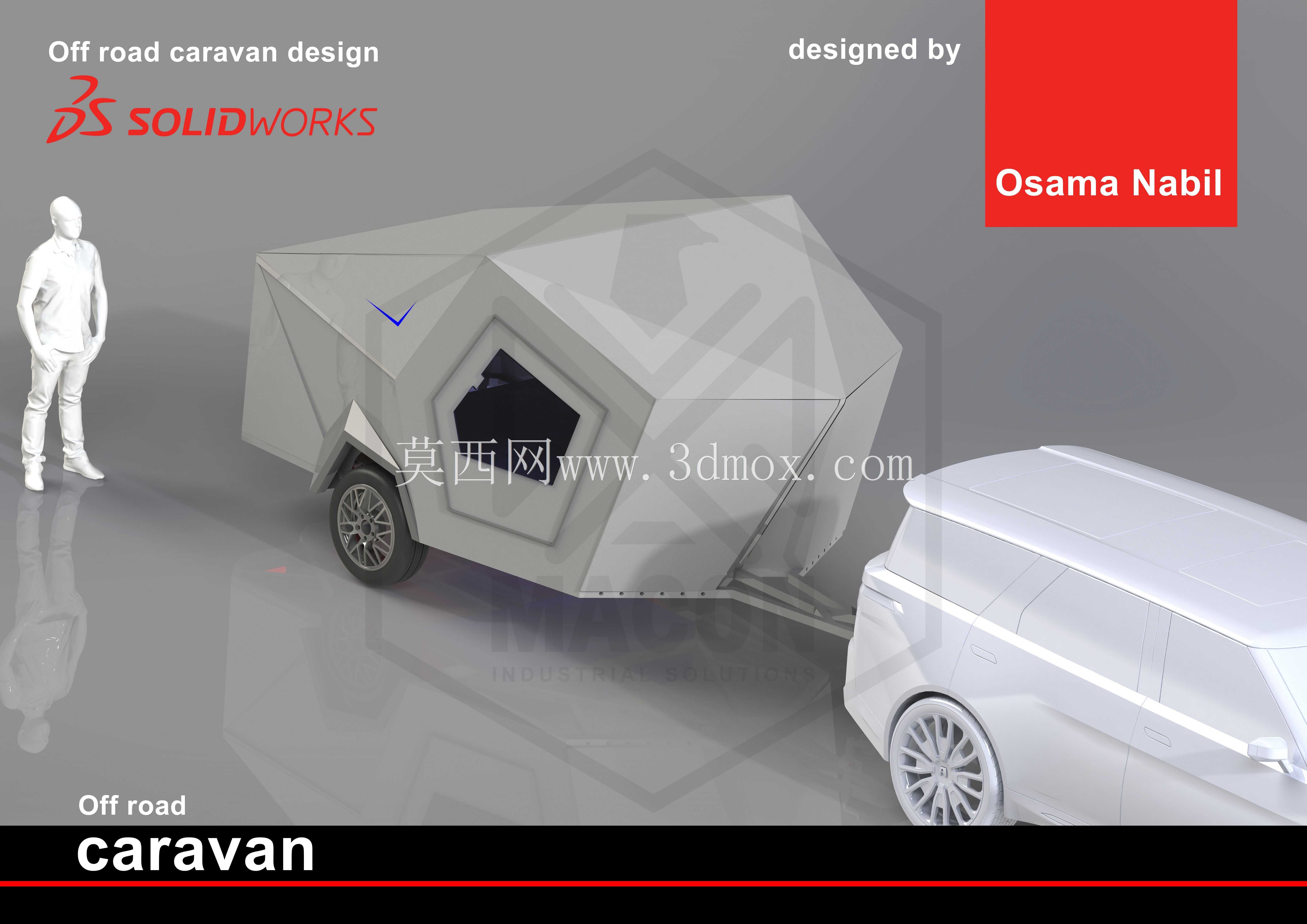

　　从使用逻辑看，拖挂房车的核心并不是单纯做出一个可移动箱体，而是在有限外廓尺寸内平衡行驶通过性、驻留空间、结构刚度和牵引稳定性。模型中舱体被布置在单轴车轮上方偏前区域，牵引架向前收拢并连接至牵引车尾部，这种布局需要重点关注舌重分配：牵引点载荷过小会导致行驶摆振，过大则会压沉牵引车后悬并影响转向。实际设计时应将静载舌重控制在整车整备质量的合理区间，并结合车架纵梁、牵引环、连接三角架和轮轴位置反复校核。

　　舱体外形采用折面铝板思路，外板不仅承担蒙皮作用，也通过连续折边形成局部截面刚度。与平板直接贴装相比，多角度折弯壁面能够提高抗凹陷能力，减少内部加强筋数量；对于小批量改装或定制化房车而言，铝板还具备耐腐蚀、易修整、重量较低的特点。建模时需要把外板拆分为可加工的单片零件，标注折弯方向、搭接缝、密封胶条压缩面以及铆钉或粘接区域，避免外观造型在工程落地时出现无法折制、焊缝干涉或密封不连续的问题。

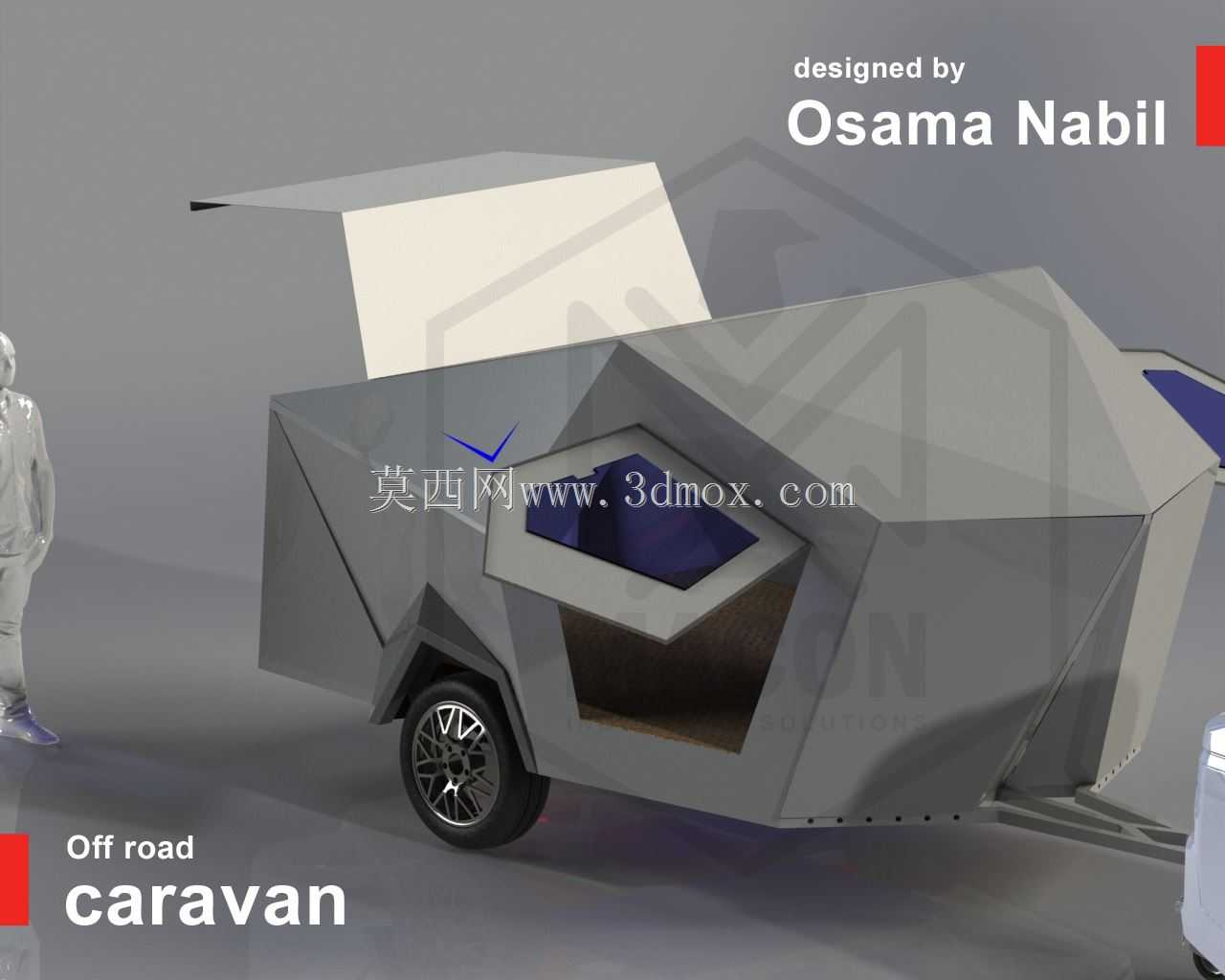

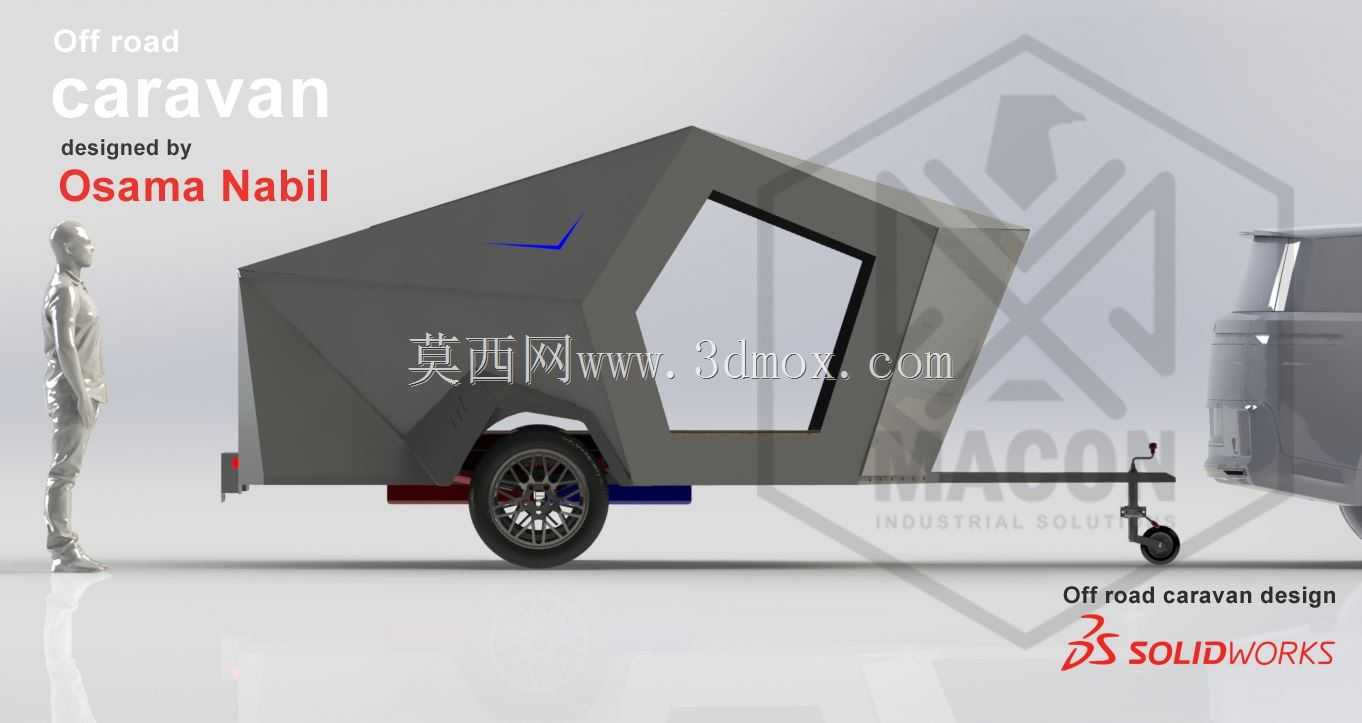

　　侧面设置多边形观察窗，窗洞周围是舱体刚度校核的重点。开窗会切断壁板传力路径，若仅依靠薄铝板承受路谱振动，窗框周边容易出现疲劳裂纹。工程处理上通常在窗洞内侧设置焊接或螺栓连接的加强框，框体与车身骨架、内饰衬板以及窗框安装面形成闭环；同时玻璃或透明板材需预留弹性安装间隙，防止越野颠簸中因骨架微变形而破裂。门窗开口、设备检修口和通风口都应遵循类似原则：造型可以自由，但传力路径不能中断。

　　底盘部分承担牵引、承载和缓冲三类功能。单轴拖挂结构相对紧凑，适合轻量化露营舱，但对轮轴位置、重心高度和悬架行程更敏感。模型中车轮位于舱体中后段，牵引状态下舱体主要载荷通过轮轴和牵引接头共同传递。实际选型时需根据满载质量确定轴管、轮毂、轮胎负荷等级和弹性悬架形式；若使用场景包含碎石路、沙地或陡坡，应提高离地间隙，控制下护板最低点，并检查牵引架在俯仰、侧倾工况下与地面、牵引车后保险杠的干涉边界。

　　安装边界方面，拖挂前端需要保留与牵引车挂钩连接的直线空间，三角牵引架在转向极限角度下不能触碰备胎、后踏板或车尾附件；车厢下部应留出制动管路、线束、支撑腿和挡泥板的位置。驻留时，四角或关键支撑点需设置可调节支腿，使舱体在脱离牵引车后保持水平；支腿安装座不能直接固定在薄蒙皮上，应贯通到底盘主梁或加强横梁。车底还需考虑水箱、电池、储物箱、液化气舱等附加设备的安装高度，重载件应尽量贴近轴线上方并降低重心。

　　内部空间虽然以外观展示为主，但结构方案仍需按旅居功能预留条件。床板、储物柜、简易厨房或电源设备的固定点应与墙体加强肋、地板横梁对应，不能仅靠自攻螺钉固定在装饰板上。越野工况下，柜门锁扣、台面边缘、设备软垫和货物限位带都属于安全设计的一部分；车辆在急转、制动和颠簸时，内部载荷会产生明显惯性力，松散重物可能造成伤害或破坏内饰。

　　通风、保温和防水也是拖挂旅居车不可回避的工程问题。多折面外板在视觉上简洁，但板缝数量较多，搭接处需设置合理排水坡度，避免水分沿折面汇入接缝。外墙与内饰之间可预留保温层厚度，地板下方设置防潮隔离层；设备排风、生活通风和燃气泄漏通风应形成独立路径。若后续深化为可制造图纸，还需在三维模型中继续补充底盘焊缝、轮轴装配、牵引安全链、制动接口、灯具线束、窗框密封和内部家具固定结构，使概念造型逐步转化为具备牵引安全与驻留实用性的越野拖挂旅居车。
