叉车配套圆料抱夹属具结构设计

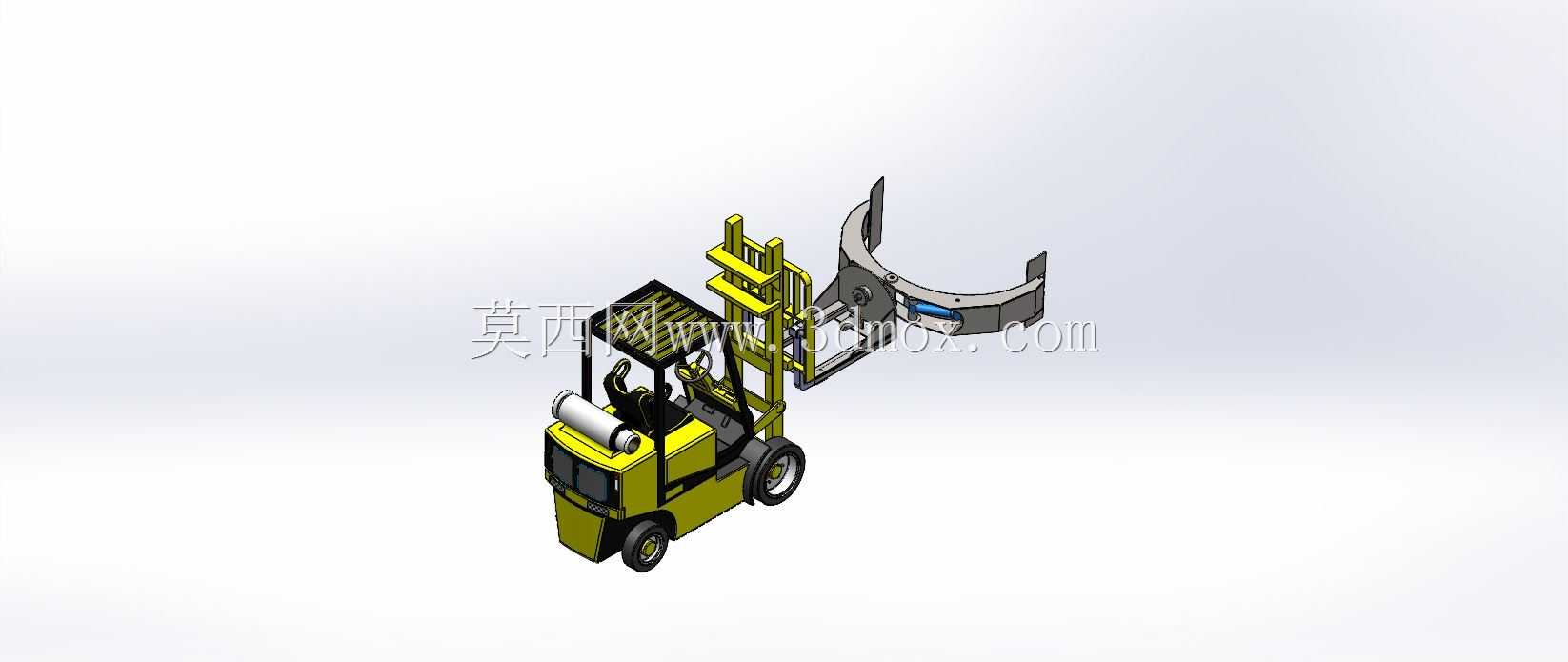

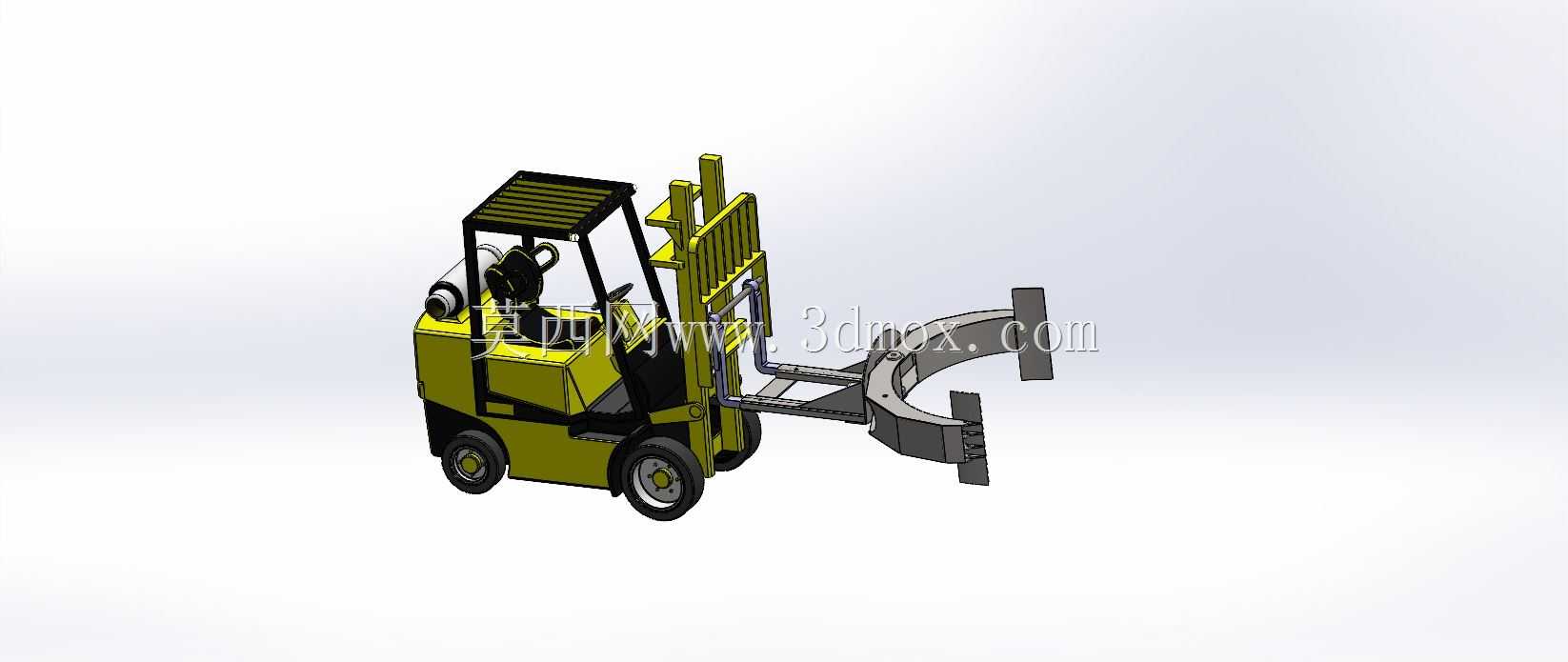

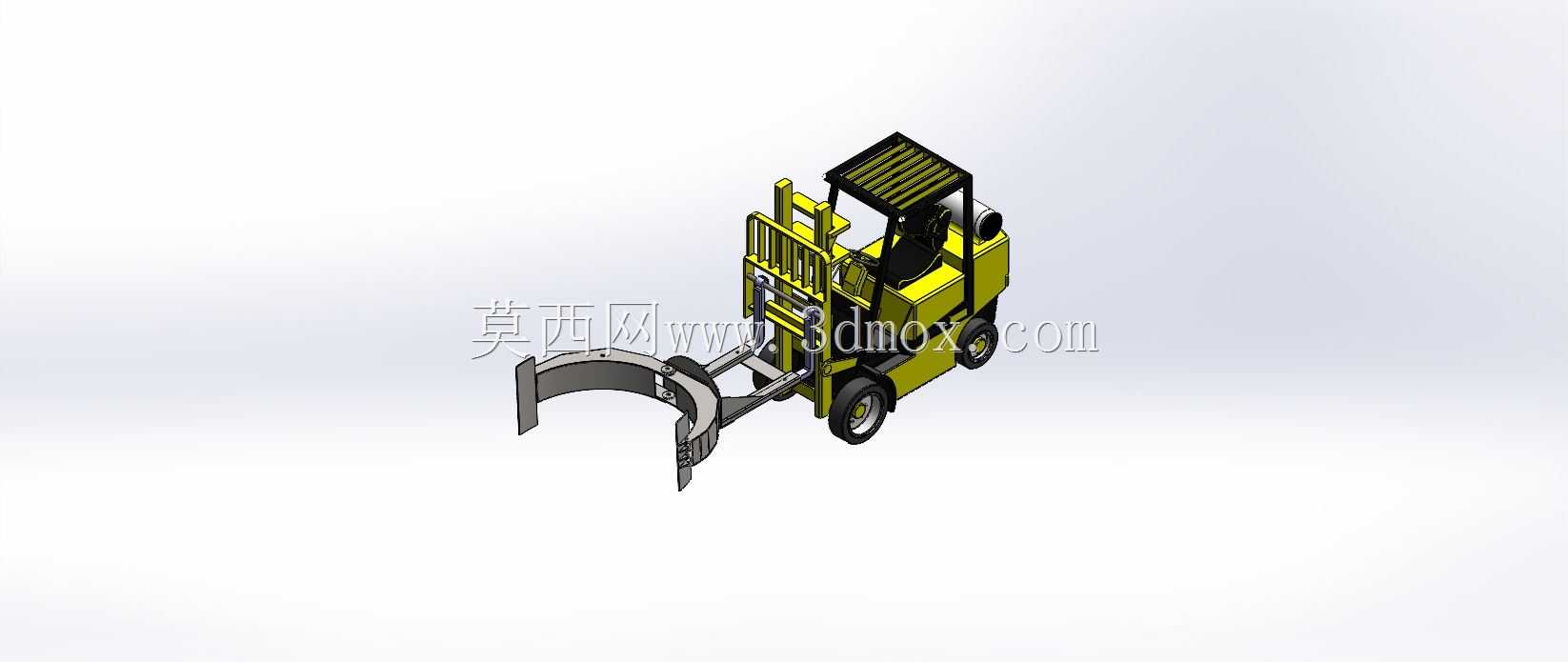

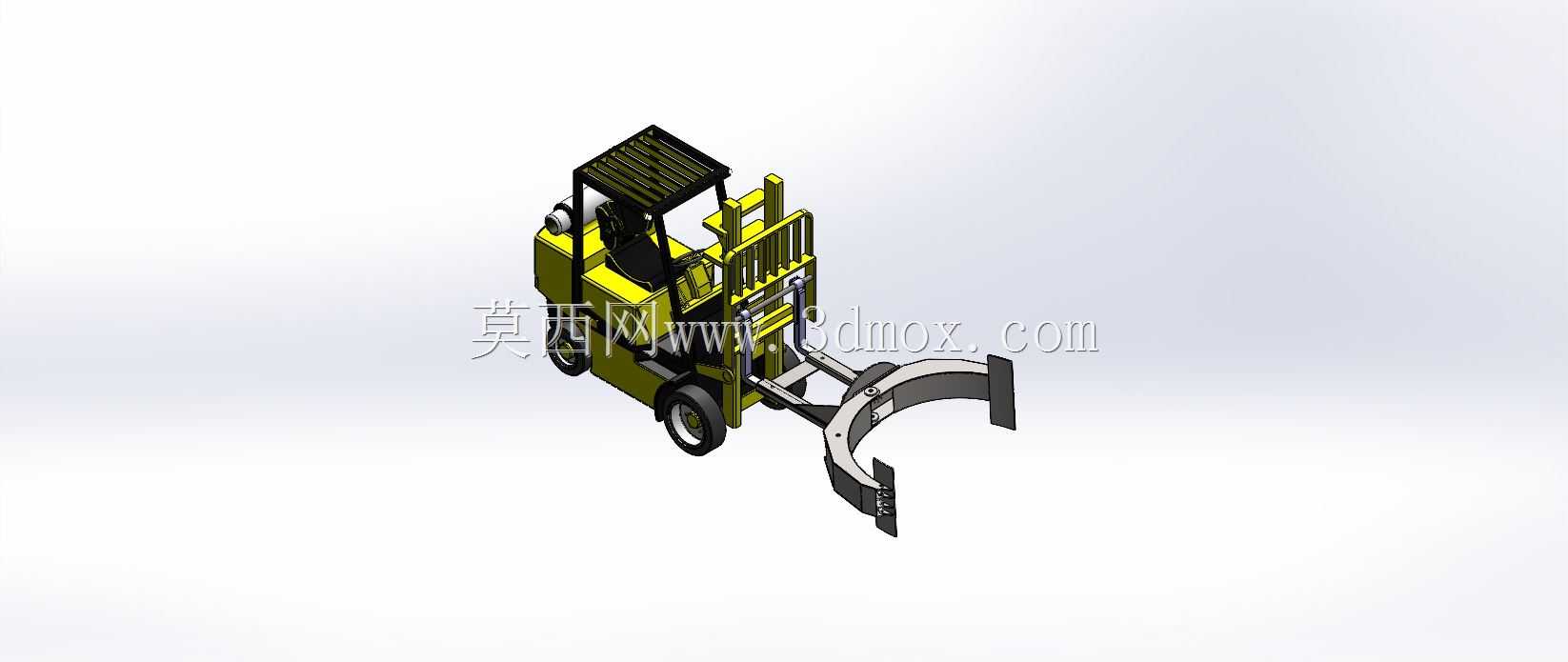

　　这套三维结构围绕仓储场内圆卷类物料的短距离转运需求展开，主体保留平衡重式叉车的行走、门架升降与配重基础架构，前端不再配置常规货叉，而是换装弧形开合抱夹，专门应对纸卷、钢卷、桶装料、成捆管材这类无法平稳托举、易滚动滚落的载荷。现场作业里，普通平叉搬运圆柱物料时需要人工垫木楔、捆扎固定，不仅往返耗时长，转弯经过坡道或厂区接缝时载荷还容易侧向滑移，抱夹属具直接从两侧弧面包裹工件，配合叉车原有门架的起升、倾斜动作，可完成抱取、抬升、堆垛、卸放全流程，在造纸仓储、金属卷材库、化纤原料车间这类场景里，能省去大量人工辅助对位的工序。

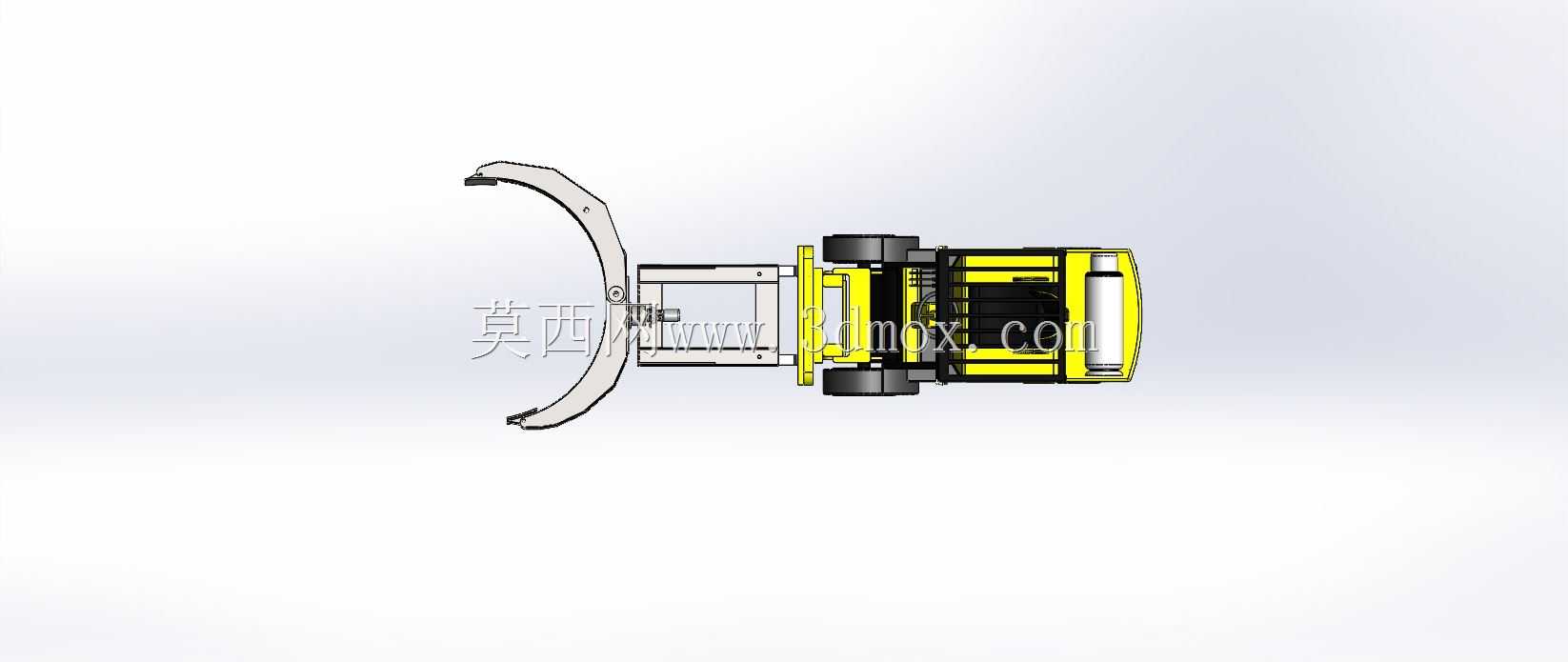

　　设计时首先要处理属具和叉车门架的安装边界：抱夹的挂载背板完全匹配标准叉车门架的叉齿插槽间距，背板预留的挂接槽和原厂货叉的安装尺寸保持一致，现场不需要对门架结构做焊接改造，拆下原有货叉即可对位挂装，属具的液压管路沿门架内侧走线，接入叉车已有的附属液压输出油路，不需要额外增设动力源。夹体的开合行程覆盖厂区常见的中小直径圆料范围，弧形夹臂的内侧弧度做了分段适配，小直径工件闭合时两臂弧面可以贴合工件下半周，大直径工件张开到最大行程时，弧面两端也能兜住工件两侧重心位置，不会出现单点接触压损卷材表层的问题。

　　夹臂的铰接位置做了受力优化：整个抱夹的开合驱动采用横向布置的液压油缸，油缸两端分别和左右夹臂的摇臂段铰接，当油缸伸出时两侧夹臂同步绕根部转轴向内收拢，油缸回缩时同步张开，驱动点布置在夹臂根部靠近挂载背板的位置，让夹持力的反作用力直接传递到门架挂载板上，避免夹臂前端受载后出现过大的悬臂弯矩。夹臂的弧形工作面预留了缓冲垫安装位，实际装配时可以在弧面加装橡胶或聚氨酯衬垫，搬运纸卷、软包装卷材时不会刮伤物料表层，搬运钢卷这类硬重载荷时也能增大摩擦力，防止工件在夹内转动滑脱。

　　从整车布局来看，叉车本身的配重、轮距、驾驶室防护架都保留了原有成熟结构，属具加装后前端的新增重量需要和整车额定载荷曲线匹配：门架起升到最高堆垛高度时，抱夹连同载荷的合成重心不能超出叉车的稳定载荷边界，设计阶段已经核对了属具自身重量、夹持最大载荷时的前端悬伸长度，确保整车在满载转弯、门架后倾工况下不会出现前倾失稳。属具的所有铰接点都配置了可加注润滑的轴套结构，日常厂区作业时，铰接转轴处的粉尘、碎屑可以通过定期保养清理，不会出现夹臂开合卡滞。

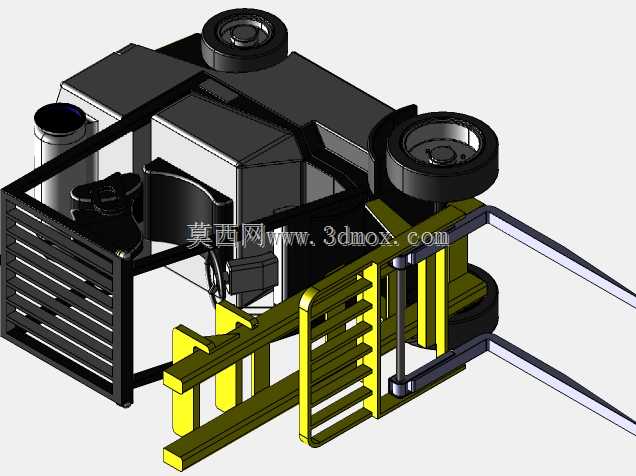

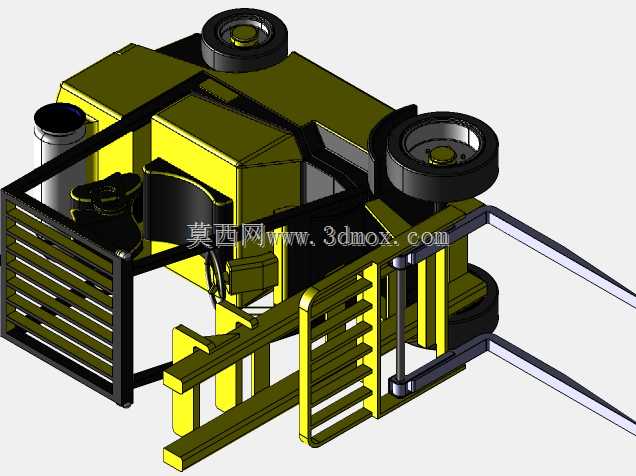

　　建模过程中把叉车底盘、轮系、驾驶室、门架导轨和前端抱夹做了完整的装配干涉校验：门架带动抱夹上下起升时，液压管路不会和门架滚轮、升降链条发生剐蹭；夹臂完全张开到最大角度时，夹臂末端不会碰到叉车前轮胎面；门架向前倾斜到最大卸料角度时，抱夹底部和地面之间保留足够的安全间隙，通过厂区减速带或坡道时不会刮蹭地面。这套结构既可以作为新叉车出厂时的选配属具，也可以作为现有在用叉车的改造附件，适配多品类圆料仓储的装卸作业需求。
